FBD-блок – это графическое изображение вызова встроенного или созданного пользователем программного элемента: функции, функционального блока
Вид FBD-блока показан на следующих рисунках:

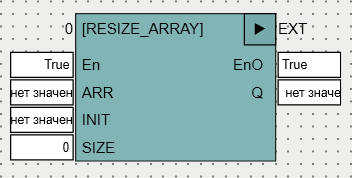

Вид FBD-блока в редакторе:

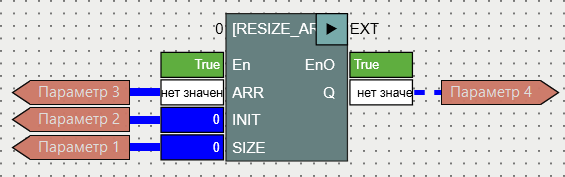

Вид FBD-блока в редакторе при исполнении проекта на внутренней среде исполнения:
В левой верхней части блока в квадратных скобках отображается его имя (RESIZE_ARRAY на рисунке).
В правой верхней части блока находится индикатор пользовательского изменения последовательности совмещенный с кнопкой выбора начального блока в последовательности исполнения (только при при порядке исполнения По потокам данных).
Параметры слева (En, ARR, INIT, SIZE на рисунке) обозначают входы блока, параметры справа (EnO, Q на рисунке) – выходы. Около входов/выходов находятся поля начальных значений переменных. В панели свойств блока можно изменить начальные значения.

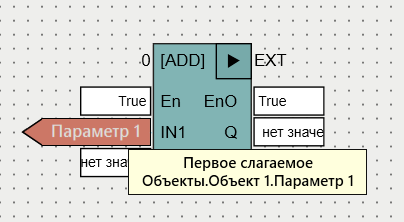

При наведении курсора на вход/выход блока во всплывающей подсказке можно узнать путь, имя параметра и комментарий параметра с которым установлена связь.
Буквы сверху справа от блока указывают язык, на котором написан вызываемый блок (напрмиер, ST, FBD, LD, SFC). Для встроенных элементов (библиотечных) справа над блоком выводится EXT (как на рисунке).
Число сверху слева от блока (0 на рисунке) указывает порядковый номер блока в процессе последовательного выполнения. Нумерации блоков начинается с 0.
Цвет блока на диаграмме указывает его разновидность:;
•зеленый – вызов функции;
•коричневый – вызов ФБ, программы;
При выделении блока-вызова ФБ над блоком отображается имя локальной переменной-декларации этого ФБ в программном компоненте (выполнив переход к редактированию, это имя можно изменить):
