На языке FBD могут быть разработаны программы, функции и функциональные блоки.

Для разработки FBD-элемента нужно выполнить следующие операции:

•перетащить, удерживая левую кнопку мыши, из Палитры  или из дерева библиотек нужный элемент в рабочее поле FBD-редактора. При перетаскивании курсор имеет форму , при этом стрелка указывает точку размещения левого верхнего угла FBD-блока.

Для перемещения блока (группы блоков) на диаграмме после размещения также необходимо перетащить его, удерживая ЛК мыши в новое место.

При перетаскивании FBD-блоков в рабочее поле и при перемещении их внутри поля автоматически срабатывает автоскроллинг окна. Также поддерживается автоскроллинг при перетаскивании нескольких элементов внутри рабочей области FBD.

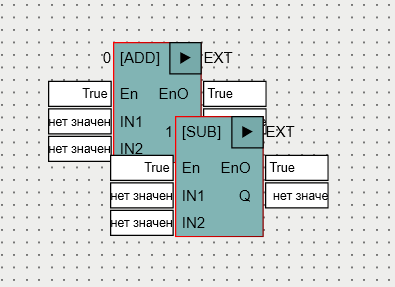

Если границы FBD-блоков пересекаются, блоки подсвечиваются красной рамкой (только для предупреждения, на функциональность это не влияет):

•связать нужные входы и выходы блоков, образовав единую диаграмму (алгоритм) (см. Связывание переменных на FBD- и LD-диаграммах);

•связать входы/выходы FBD-диаграммы (входы/выходы блоков) с входами/выходами разрабатываемого FBD-компонента (см. Связывание переменных на FBD- и LD-диаграммах);

•проверить FBD-компонент на наличие ошибок ( нажать кнопку в панели инструментов редактора программ ).

Для редактирования FBD-диаграммы предусмотрены следующие средства:

•меню FBD-редактора;

•клеммники;

•легенда;

•инструменты и операции масштабирования (см. Масштабирование в редакторе проекта и Масштабирование диаграмм);

•контекстное меню;

•прокрутка диаграмм;

•автоматическая прокрутка;

•операции с надписями;

•операции со связями FBD-диаграммы (см. Отображение связей и Маршрутные точки);

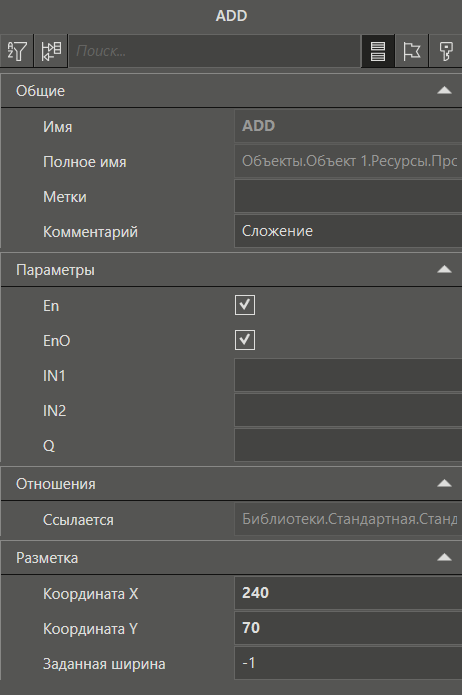

•Панель cвойств – в этом окне в разделе Разметка отображаются/редактируются следующие свойства выделенного FBD-блока:
