MasterSCADA 4D поддерживает работу с приборами Логика по протоколу RSBus в исполнительных системах для Windows и для Linux.
Протокол RSBus может работать через последовательные интерфейсы (RS-232, RS-485, GSM), а при использовании конвертеров Ethernet-COM (Moxa NPort 5150 и т.п.) также и по сетям TCP/IP (Ethernet, Wi-Fi).
При обмене узел играет роль ведущего.
Важно! По умолчанию этот протокол не входит в состав среды исполнения. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru

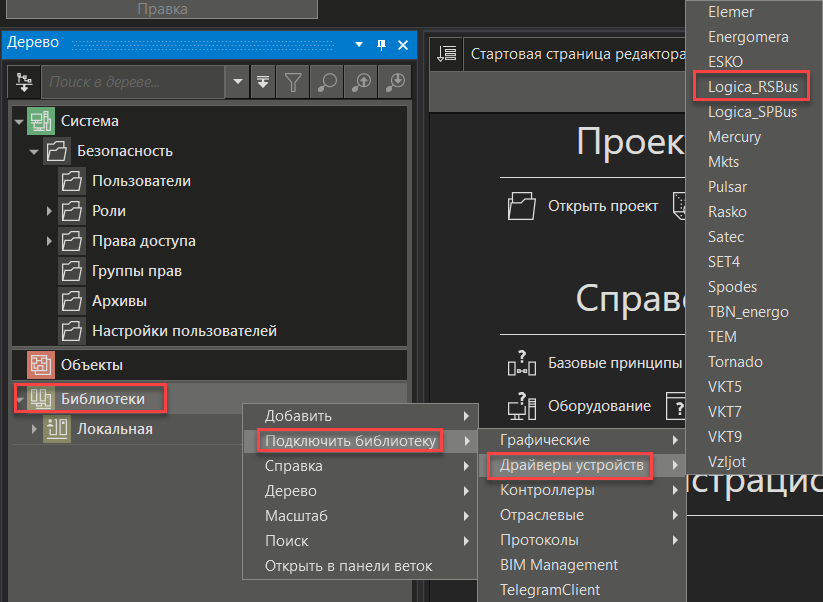

Для получения возможности использования протокола в проекте необходимо подключить соответствующую библиотеку:
В полном дереве библиотека Logika_RSBus имеет вид:
После этого в проект могут быть добавлены сначала протокол, а затем устройство, любым известным способом, например, при помощи контекстного меню узла, или с использованием контекстной панели, или путем перетаскивания элемента из библиотеки в дерево системы.

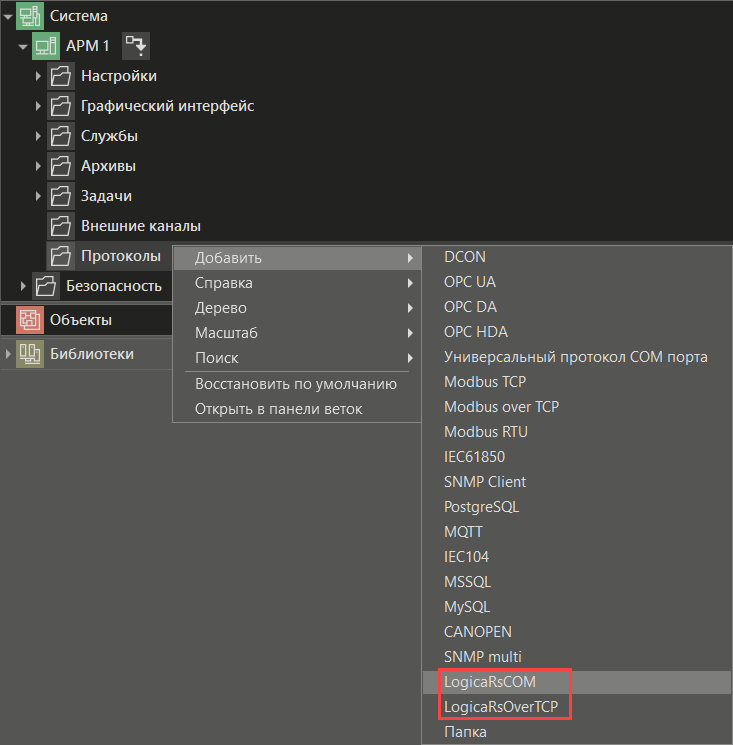

Рекомендуется добавлять элементы в проект при помощи контекстного меню:
Тип добавляемого протокола зависит от реального способа подключения устройств:
•LogicaRSCom - если устройство подключено по последовательному интерфейсу. Настройки этого протокола практически полностью соответствуют настройкам Modbus RTU. Добавлено свойство Реинициализация порта при ошибке - при отказе устройства порт будет закрыт и открыт снова.
•LogicaRsOverTCP - если счетчик подключен через конвертер Ethernet-COM. Настройки этого протокола соответствуют настройкам Modbus RTU over TCP

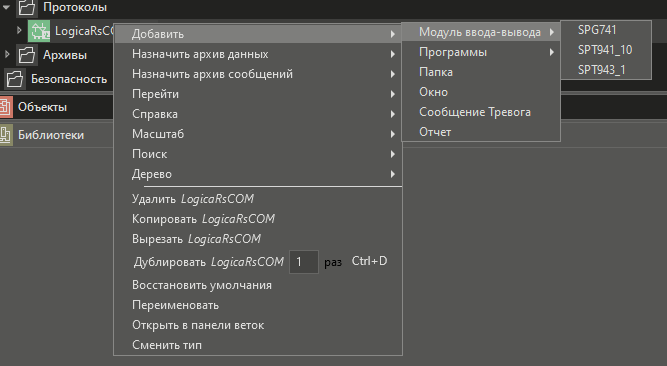

Затем при помощи контекстного меню протокола можно добавить нужный модуль ввода вывода:
Поддержаны модули:
Каждый модуль ввода-вывода имеет выход Отказ
Затем необходимо настроить панель свойств модуля. Свойства каналов заданы в соответствии с документацией приборов, но их можно изменить в их панели свойств.
В дереве системы в упрощенном дереве элемент имеет вид:
Устройство имеет специальную группу Информация с каналом Текущее время, в котором отображается время, установленное в приборе.
