Название

Назначение

Группа Текущее время

Текущее время

Отображается текущее время прибора

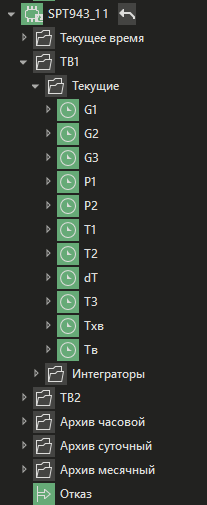

Группы ТВ1(2).Текущие

G1

Объемный расход теплоносителя по трубопроводу 1

G2

Объемный расход теплоносителя по трубопроводу 2

G3

Объемный расход теплоносителя по трубопроводу 3

P1

Давление теплоносителя в трубе 1

P2

Давление теплоносителя в трубе 2

T1

Температура теплоносителя по трубопроводу 1

T2

Температура теплоносителя по трубопроводу 2

dT

Разность температур

T3

Температура теплоносителя по трубопроводу 3

Tхв

Температура холодной воды

Tв

Температура воздуха

Группа ТВ1(2).Интеграторы

V1

Объем

V2

Объем

V3

Объем

M1

Масса

M2

Масса

M3

Масса

Q

Масса

tи

Время интегрирования

Qr

Тепловая энергия ГВС

Группы Архив часовой/суточный/месячный

НС1

Флаги нештатной ситуации

НС2

Флаги нештатной ситуации

НС3

Флаги нештатной ситуации

СП

Схема потребления

P1

Средняя давление в трубе 1

P2

Средняя давление в трубе 2

T1

Средняя температура в трубе 1

T2

Средняя температура в трубе 2

T3

Средняя температура в трубе 3

Tхв

Температура холодной воды

Tв

Температура воздуха

V1

Суммарный объем теплоносителя по трубе 1

V2

Суммарный объем теплоносителя по трубе 2

V3

Суммарный объем теплоносителя по трубе 3

M1

Суммарная масса теплоносителя по трубе 1

M2

Суммарная масса теплоносителя по трубе 2

M3

Суммарная масса теплоносителя по трубе 3

Q

Суммарная тепловая энергия

tи

Суммарное время счета

Qг

Тепловая энергия в трубе ГВС
