MasterSCADA 4D поддерживает работу с приборами Логика по протоколу SPBus в исполнительных системах для Windows и для Linux.
Протокол SPbus может работать через последовательные интерфейсы (RS-232, RS-485, GSM), а при использовании конвертеров Ethernet-COM (Moxa NPort 5150 и т.п.) также и по сетям TCP/IP (Ethernet, Wi-Fi).
При обмене узел играет роль ведущего.
Важно! По умолчанию этот протокол не входит в состав среды исполнения. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru

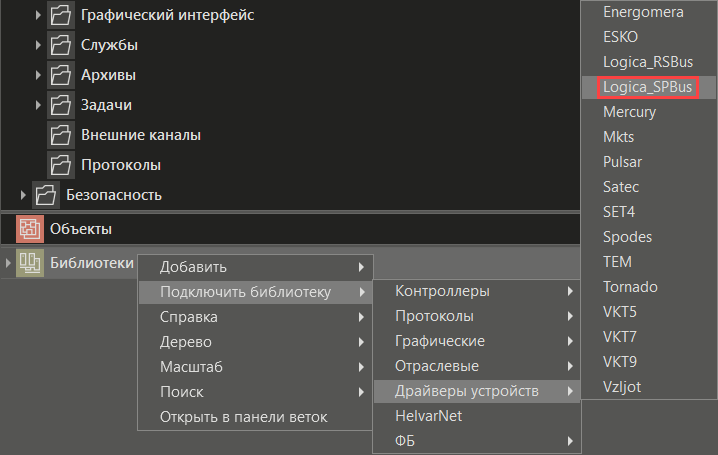

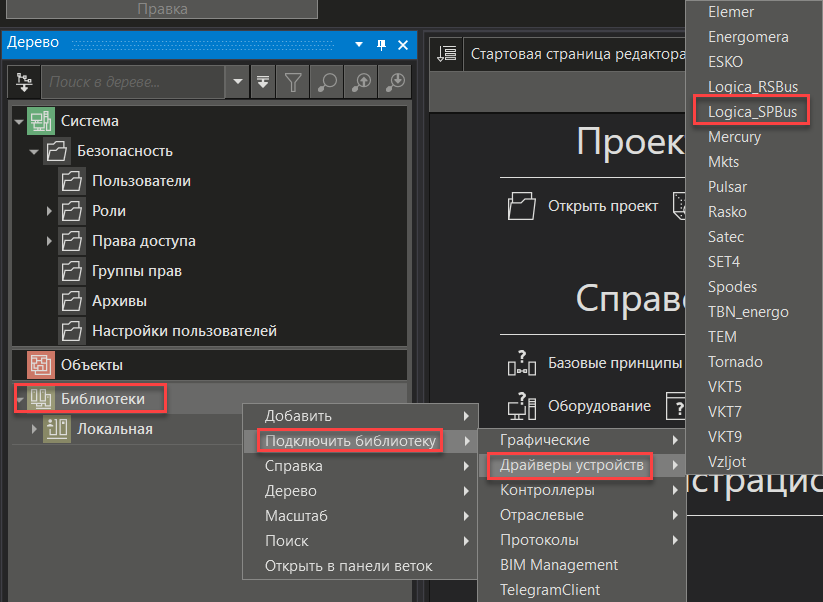

Для получения возможности использования протокола в проекте необходимо подключить соответствующую библиотеку:
В полном дереве библиотека Логика SPBus имеет вид:
После этого в проект могут быть добавлены сначала протокол, а затем устройство, любым известным способом, например, при помощи контекстного меню узла, или с использованием контекстной панели, или путем перетаскивания элемента из библиотеки в дерево системы.

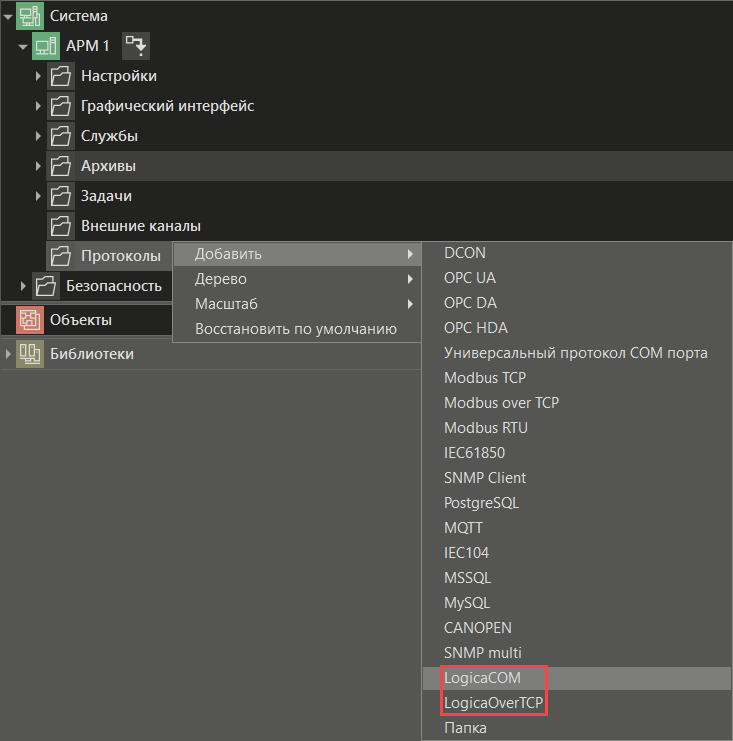

Рекомендуется добавлять элементы в проект при помощи контекстного меню:
Тип добавляемого протокола зависит от реального способа подключения устройств:
•LogicaCom - если устройство подключено по последовательному интерфейсу. Настройки этого протокола практически полностью соответствуют настройкам Modbus RTU. Добавлено свойство Реинициализация порта при ошибке - при отказе устройства порт будет закрыт и открыт снова.
•LogicaOverTCP - если счетчик подключен через конвертер Ethernet-COM. Настройки этого протокола соответствуют настройкам Modbus RTU over TCP
В оба протокола добавлено свойство Собственный адрес - это адрес на шине RS485 от имени которого будут посылаться запросы. Собственный адрес задается только для шины SPbus и только в случае, если предполагается обмен по интерфейсу RS485 без использования маркерного цикла, поддерживаемого адаптером АПС79 и приборами учета. Диапазон собственного адреса - от 0 до 255. Собственный адрес не должен совпадать с другими адресами устройств на шине (т.е. если адреса устройств 1 и 2, то собственный нужно поставить 3 или другой).

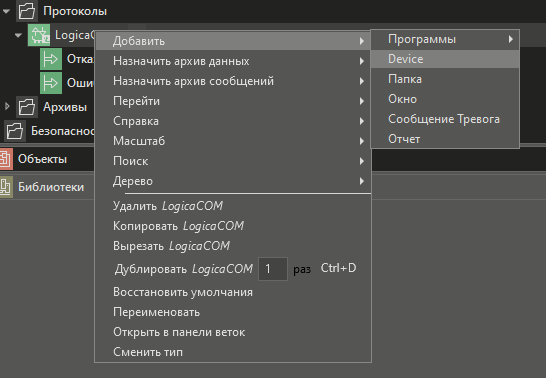

Затем при помощи контекстного меню протокола можно добавить устройство:

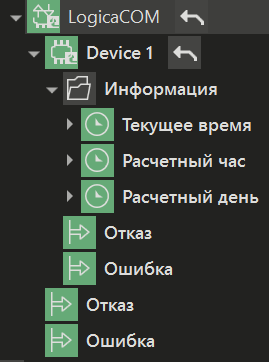

В дереве системы в упрощенном дереве элемент имеет вид:
Устройство имеет специальную группу Информация с каналом Текущее время, в котором отображается время, установленное в приборе.
Для использования расчётного времени группа Информация содержат каналы Расчётный час и Расчётный день.
Добавить канал в устройство можно при помощи контекстного меню вручную, либо через диалог импорта (рекомендуется).
Свойства устройства задаются в его панели свойств.
