Изменение видимой части графиков по оси Y (масштабирование тренда) производится при помощи вертикального ползунка интервала, который находится справа от поля графиков.
Если в настройках тренда в свойстве Масштабировать по всем осям установлен флаг, то при работе с вертикальным ползунком будут изменяться все перья тренда. Если флаг снят, то масштабирование будет производится только выделенного пера.

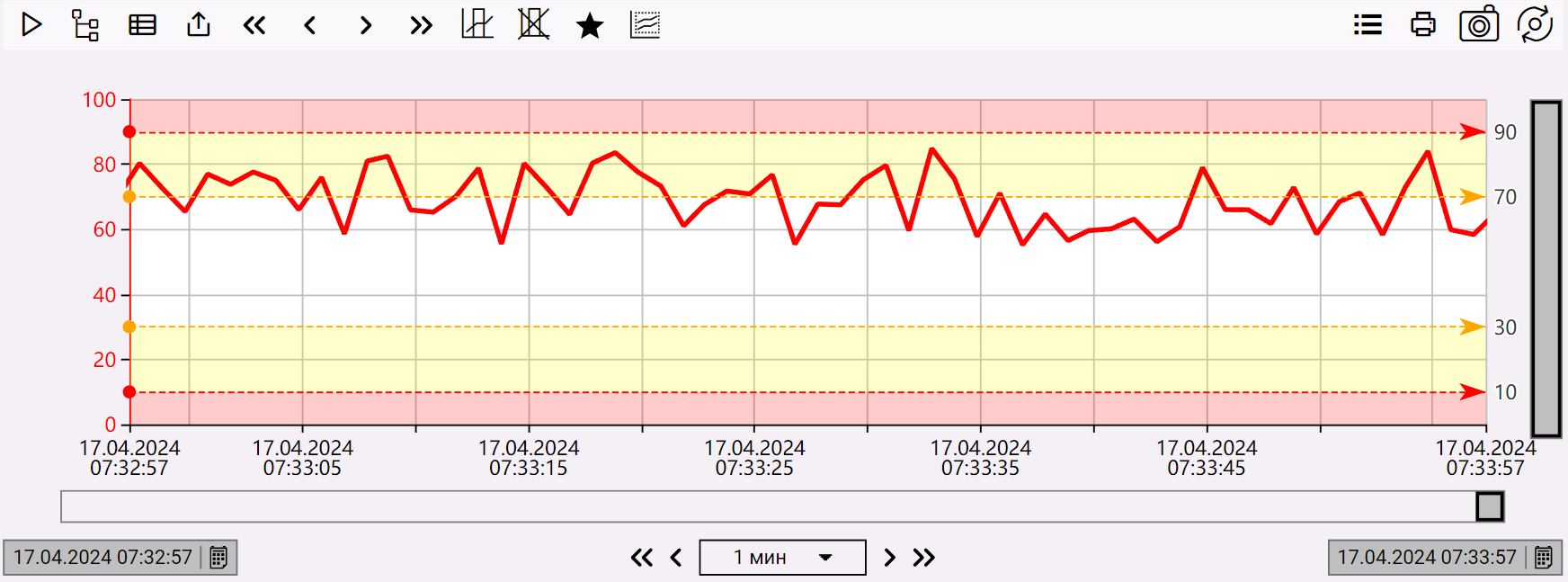

По умолчанию для всех перьев отображается вся шкала. Вид ползунка в этот момент:

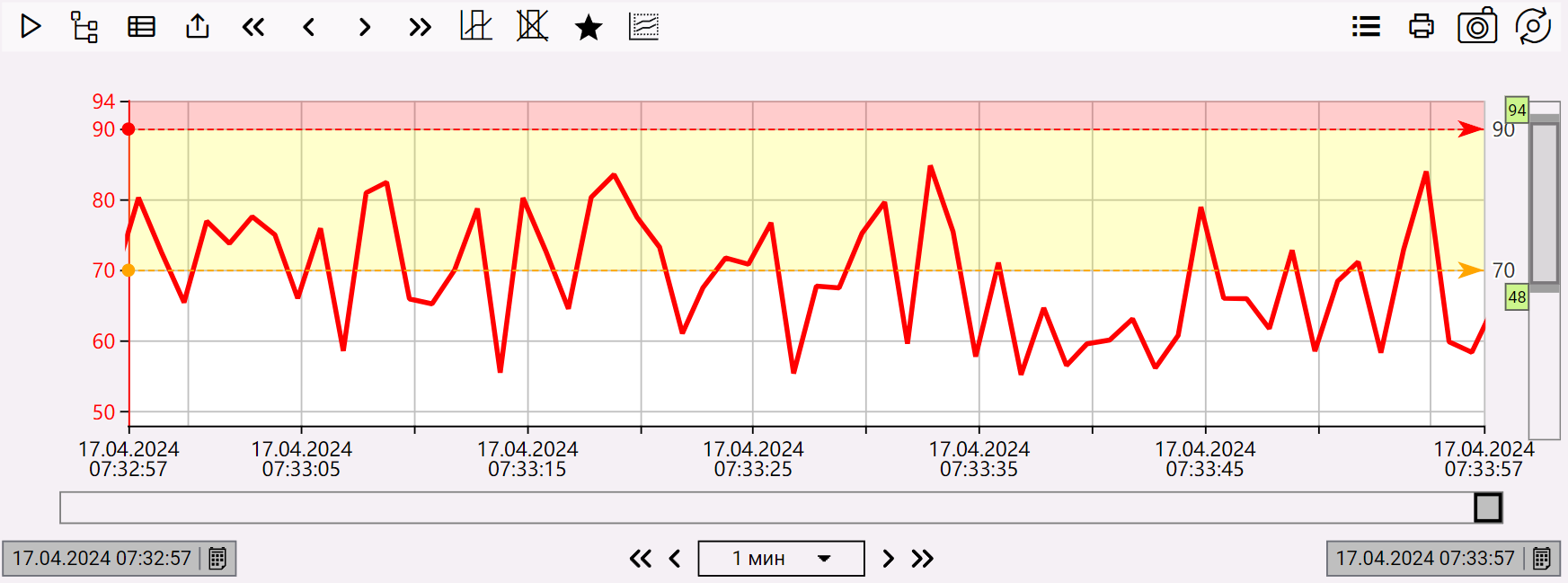

Потянув за верхнюю границу ползунка вниз или за нижнюю границу вверх изменятся значения по оси Y. График можно будет рассмотреть более детально:
Видно, что интервал отображаемый в ползунке совпадает с максимальным и минимальным значением оси Y.

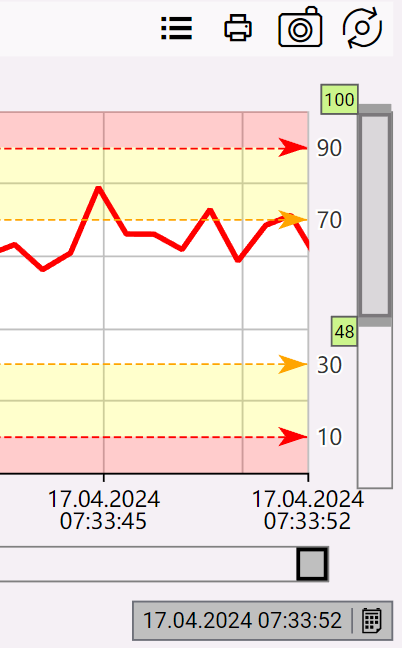

Теперь, если переместить ползунок вверх, то будет возможность изменить отображаемый диапазон:
Кнопки масштабирование полотна по оси X, Y, позволяют в удобном виде масштабировать оси Y или X тренда. Для этого нужно нажать на соответствующие кнопки в клиенте визуализации и прокрутить колесо мыши вперёд или назад.
Кнопки масштабирование полотна по оси X, Y имеют вид в панели инструментов:
Поведение масштабирования тренда будет зависеть от вариации активности кнопок масштабирование полотна по оси X, Y:
Активность оси Y |
Активность оси X |
Поведение |
False |
False |
прокручивание колеса мыши ни к чему не приведет. |
False |
True |
прокручивание колеса мыши, приведет к масштабирование полотна по оси X. |
True |
False |
прокручивание колеса мыши, приведет к масштабирование полотна по оси Y. |
True |
True |
прокручивание колеса мыши, приведет к масштабирование полотна по оси Y и X. |
Также если в настройках тренда в свойстве Автомасштабирование по умолчанию установлен флаг, то при работе свойство Автомасштабирование пера, будет принимать значение TRUE для всех перьев, добавленных через дерево выбора перьев или встроенные методы, если в настройках тренда в свойстве Автомасштабирование по видимой области установлен флаг, то масштабируется только видимая часть тренда на экране.
