Для отображения больших диапазонов значений величин на тренде в MasterSCADA 4D предусмотрено использование логарифмической шкалы.
Для отображения тренда в логарифмическом масштабе нужно нажать на кнопку логарифмическая шкала, которая имеет вид в панели инструментов:
.

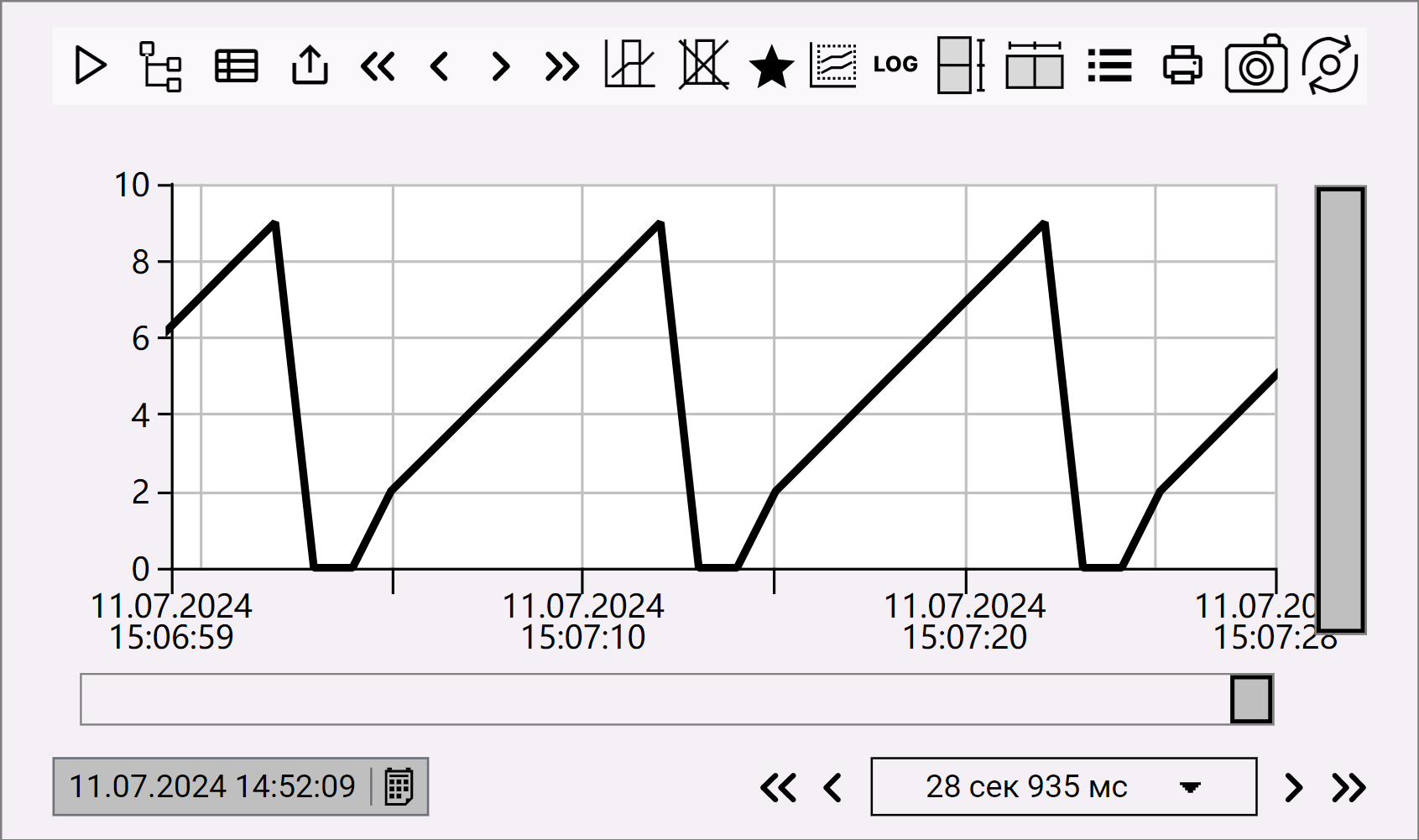

Логарифмическая шкала выключена:

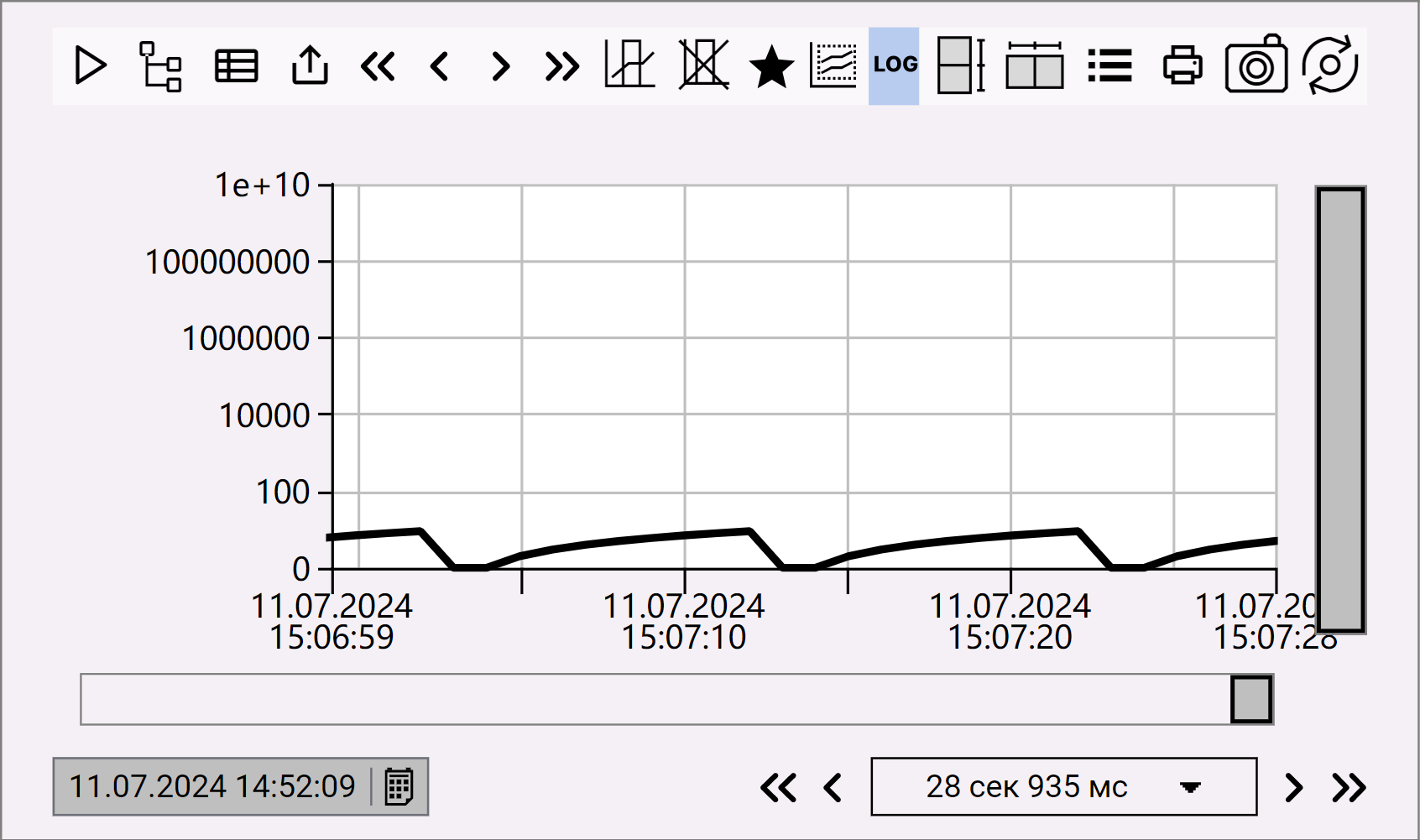

Логарифмическая шкала включена:

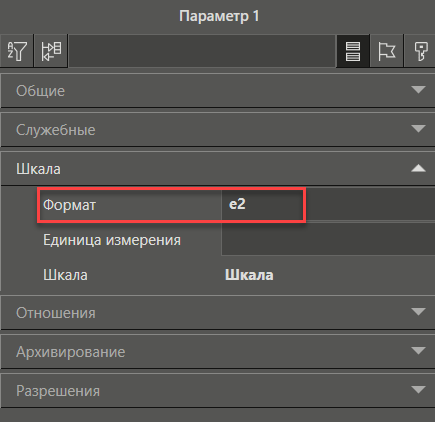

Существует и другой способ задать логарифмический масштаб шкалы тренда для этого необходимо в свойствах параметра, значения которого будут отображаться на тренде, назначить - шкалу и настроить ее формат:
Для работы с логарифмической шкалой используется экспоненциальный формат значения.

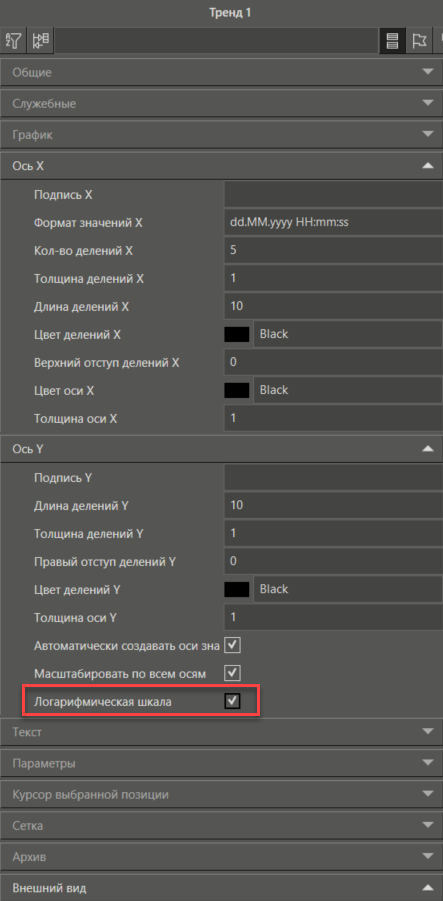

Далее нужно добавить тренд в проект из палитры контролов и включить отображение логарифмической шкалы. Для этого в свойствах тренда в разделе Ось Y нужно установить флаг у настройки Логарифмическая шкала:

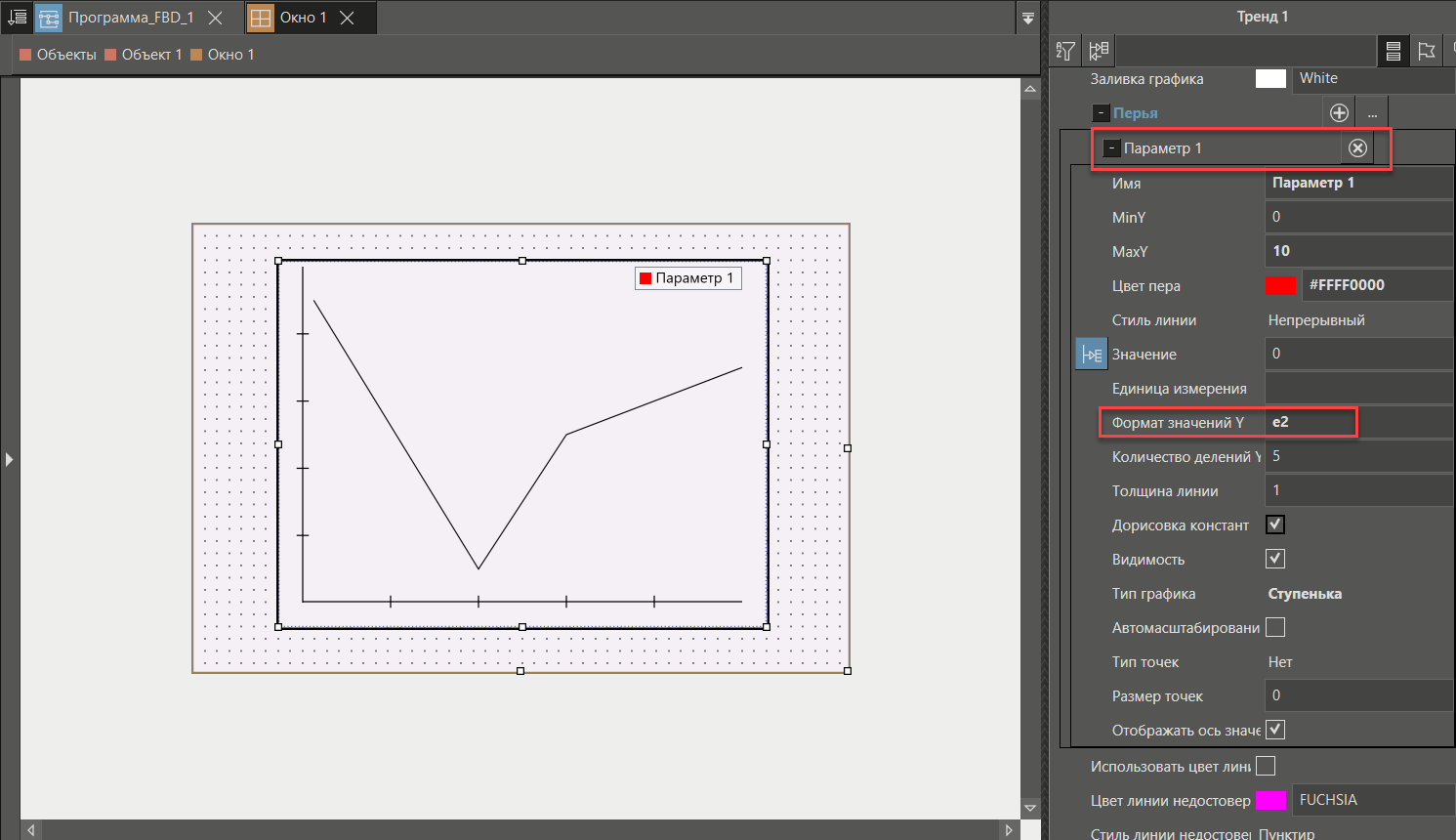

Теперь нужно добавить параметры, которые должны отображаться на тренде. Для этого необходимо перетащить параметр из дерева объектов в поле тренда. При этом добавится перо и задастся формат значения в соответствии с форматом шкалы параметра:

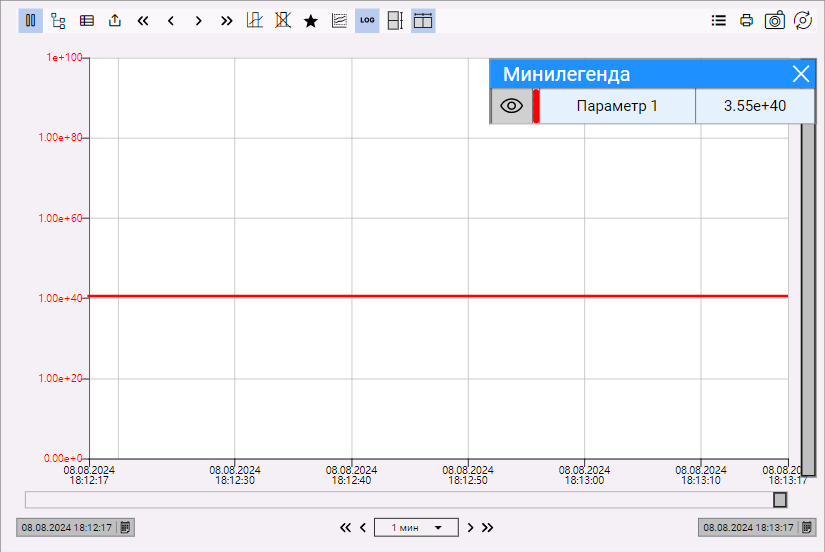

Запускаем проект и задаем значение параметру:
