Название

Назначение

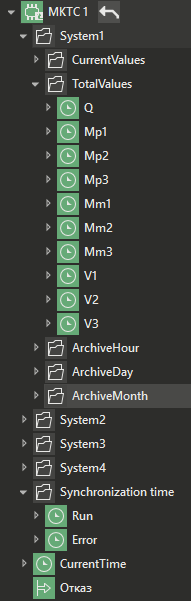

Группы System1 -  System4

Каждая группа содержит набор групп каналов для каждой обслуживаемой тепловой системы. Описание группы смотрите ниже.

Группа Synchronization time

Содержит набор каналов для обеспечения синхронизации времени между исполнительной системой и прибором:

•Run - позволяет выполнить синхронизацию времени. Изменяет время, заданное ранее в счетчике.

•Error - сообщает об ошибки синхронизации

CurrentTime

Текущее время прибора

Название

Назначение

Группа CurrentValues

Содержит текущие измеренные значения системы

Gv1 - Gv3

Объемный расход в трубопроводе 1 - 3

T1 - T3

Температура в трубопроводе 1 - 3

P1 - P3

Давление в трубопроводе 1 - 3

Tcw

Температура холодной воды

Pcw

Давление холодной воды

Gm1 - Gm3

Массовый расход в трубопроводе 1 - 3

W

Тепловая мощность

Tout

Температура атмосферы

Pout

Давление атмосферы

Группа TotalValues

Содержит накопленные значения системы

Q

Тепловая энергия

Mp1 - Mp3

Положительная масса в трубопроводе 1 - 3

Mm1 - Mm3

Отрицательная масса в трубопроводе 1 - 3

V1- V3

Объем в трубопроводе 1 - 3

Группы ArchiveHour, ArchiveDay, ArchiveMonth

Содержат архивные значения за час, за день, за месяц соответственно

M plus Pipe 1 - M plus Pipe 3

Масса в прямом направлении трубопровода 1- 3

M minus Pipe 1 - M minus Pipe 3

Масса в обратном направлении трубопровода 1 - 3

V Pipe 1 - V Pipe 3

Объем трубопровода 1 -3

Leak

Масса утечки

Mix

Масса подмеса

Temperature forward Pipe 1 - Temperature forward Pipe 3

Температура прямого трубопровода 1 - 3

Temperature reverse Pipe 1 - Temperature reverse Pipe 3

Температура обратного трубопровода 1 - 3

Temperature Tcw

Температура холодной воды

Temperature Tout

Температура атмосферы

Pressure Pipe 1 - Pressure Pipe 3

Давление трубопровод 1 - 3

Pressure Pcw

Давление холодной воды

Pressure Pout

Давление атмосферы

Q

Интегратор тепла

Pointer

Указатель записи (сервисный тег)
