MasterSCADA 4D поддерживает работу c приборами ГК Взлет. Поддерживаются приборы: ТСР-034(033), ТСР-026M,ТСР-043, ТСР-032, ЭР, ТСР-024M, ТСР-042
При обмене узел играет роль ведущего. Поддерживается считывание архивов из счетчика. Работа с этими устройствами возможна через последовательные интерфейсы (RS-232, RS-485, GSM), а при использовании конвертеров Ethernet-COM (Moxa NPort 5150 и т.п.) также и по сетям TCP/IP (Ethernet, Wi-Fi).
Важно! По умолчанию этот протокол не входит в состав среды исполнения. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru

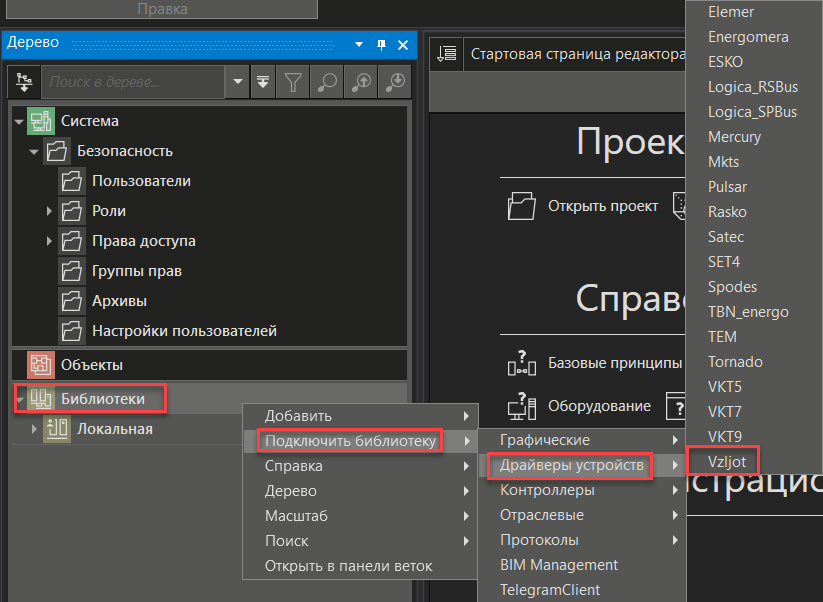

Для получения возможности использования этих счетчиков в проекте необходимо подключить соответствующую библиотеку:
В полном дереве библиотека Vzljot имеет вид:
После этого в проект могут быть добавлены сначала протокол, а затем устройство, любым известным способом, например, при помощи контекстного меню узла, или с использованием контекстной панели, или путем перетаскивания элемента из библиотеки в дерево системы.

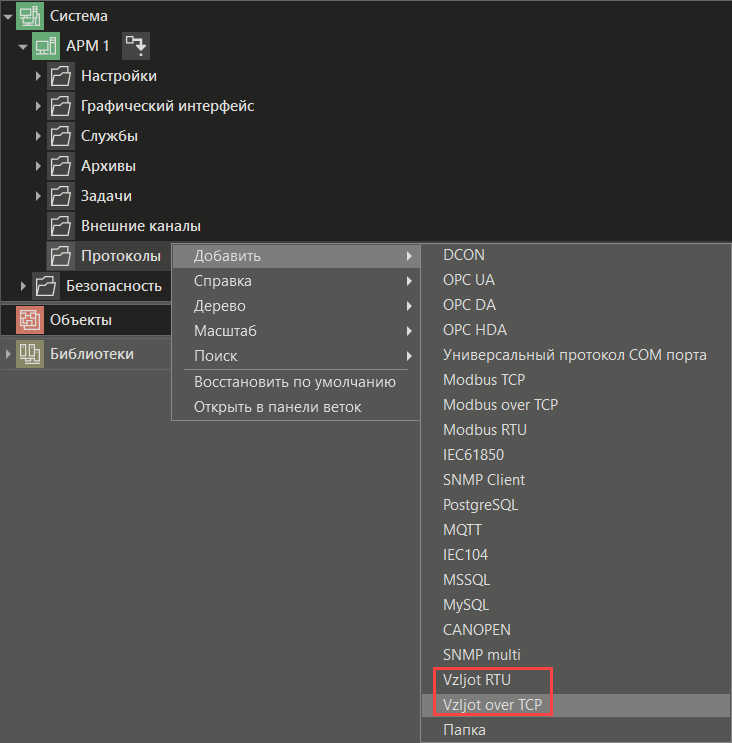

Рекомендуется добавлять элементы в проект при помощи контекстного меню:
Тип добавляемого протокола зависит от реального способа подключения счетчика:
•Vzljot RTU - если счетчик подключен по последовательному интерфейсу. Настройки этого протокола практически полностью соответствуют настройкам Modbus RTU.
•Vzljot over TCP - если счетчик подключен через конвертер Ethernet-COM. Настройки этого протокола соответствуют настройкам Modbus RTU over TCP

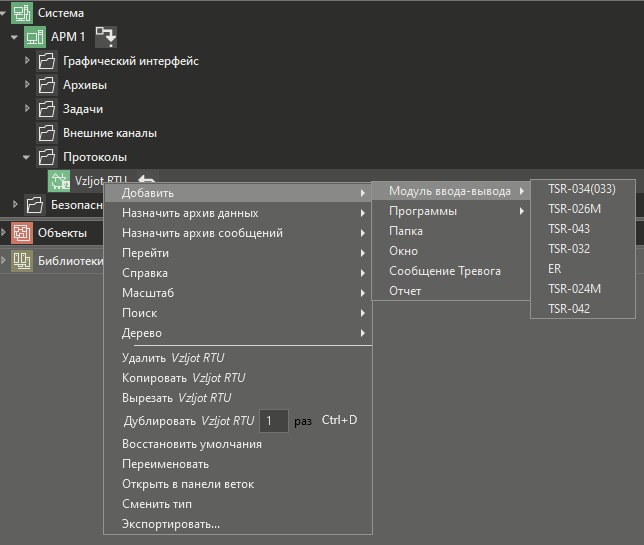

Затем при помощи контекстного меню протокола можно добавить модули ввода-вывода, которые уже содержат все необходимые каналы:
Каждый счетчик имеет предопределенный набор каналов, который характерен для него. Поддержаны наиболее используемые функции счетчиков.
Описание групп приборов:
Название |
Назначение |
Группа Current |
Содержит набор групп с текущими измеренными значениями прибора |
Группа Total |
Группа содержит каналы для получения накопленных значений, которые хранятся в приборе. |
Группы HeatSystem1 - 4 |
Содержат набор параметров теплосистем 1-4. |
Группа ArchiveHour/ArchiveHourHeatSystem |
Группа содержит каналы для получения архивных часовых значений. Группа содержит набор каналов, по количеству каналов прибора. |
Группа ArchiveDay/ArchiveDayHeatSystem |
Группа содержит каналы для получения архивных суточных значений. Группа содержит набор каналов, по количеству каналов прибора. |
Группа ArchiveMonth/ ArchiveMonthHeatSystem |
Группа содержит каналы для получения архивных месячных значений. Группа содержит набор каналов, по количеству каналов прибора. |
Важно! У параметров каналов предназначенных для передачи архивных данных флаг Архивировать установлен по умолчанию. Если у архивируемого параметра снять флаг Архивировать, то этот канал выключится из опроса. Если снять флаг Архивировать у параметра Pointer, то вся группа выключится из опроса
Поддерживаются следующие модули ввода-вывода:
•ER
После добавления в дерево проекта модулей ввода-вывода, настраивается панель свойств модулей.
Каждый модуль ввода-вывода имеет выход Отказ, а также группы каналов, согласно его максимальной конфигурации.
Если в опросе каких-либо каналов нет необходимости, то можно либо удалить их из конфигурации элемента уже после добавления его в дерево системы, либо сначала создать экземпляр модуля в пользовательской библиотеке, затем из его конфигурации удалить незадействованные каналы, после чего использовать в проекте уже новый видоизмененный библиотечный элемент.
