Теплосчетчик – регистратор TSR-042 (название производителя ТСР-042) с резервным питанием и USB-интерфейсом. ТСР-042 и ТСР-042М полностью идентичны по структуре каналов, но имеют отличия в размере архива - версия ТСР-042М имеет большее количество архивных записей. Определить тип прибора можно по версии прошивки - прибор с большим количеством записей имеет прошивку 66.00.20.00 и выше.

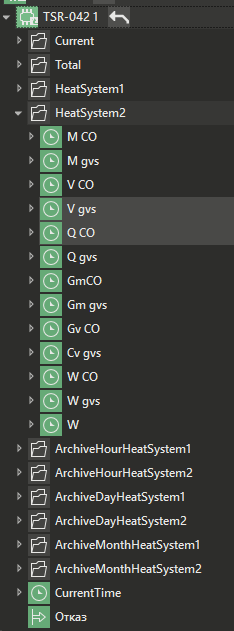

Вид счетчика добавленного в протокол в дереве системы:
Состав каналов счетчика:
Название |
Назначение |
CurrentTime |
Текущее время прибора |
Группа Current.Temperature |
|
T1-T4 |
Параметры температуры в канале, С. Показания датчиков ПT1-ПТ4 |
Tcw |
Температура холодной воды, С |
Toutdoor |
Температура наружнего воздуха, С |
Группа Current.Pressure |
|
P1-P4 |
Параметры давления в каждом канале, Мпа. Показания датчиков давлений ПД1-ПД4. |
Группа Current.FlowV |
|
G1-G7 |
Параметры объемного расхода в каждом канале, м3/ч. Показания расходомеров ПР1-ПР7 |
Группа Current.FlowM |
|
Gm1-Gm4 |
Параметры объемного расхода в каждом канале, т/ч. Показания вычисленного массового расхода датчиками |
Группа Total.Volume |
|
V1-V9 |
Значения накопленного объема в каждом канале, л. Накопленный объем в каналах ПР1-ПР9 |
Группа Total.Mass |
|
M1-M4 |
Накопленная масса в каналах 1-4 |
Группа Total.Energy |
|
W1-W4 |
Накопленная энергия в каналах 1-4 |
Группы HeatSystem1-3 |
|
M CO |
Накопленная масса СО, т |
M gvs |
Накопленная масса ГВС, т |
V CO |
Накопленный объем СО, м3 |
V gvs |
Накопленный объем ГВС, м3 |
Q CO |
Накопленная тепловая энергия СО, Гкал |
Q gvs |
Накопленная тепловая энергия ГВС, Гкал |
GmCO |
Массовый расход СО, т/ч |
Gm gvs |
Массовый расход ГВС, т/ч |
Gv CO |
Объемный расход СО, м3 |
Cv gvs |
Объемный расход ГВС, м3 |
W CO |
Энергия по СО, Гкал/ч |
W gvs |
Энергия по ГВС, Гкал/ч |
W |
Энергия по теплосистеме, Гкал/ч |
Группы ArchiveHourHeatSystem1 -2, ArchiveDayHeatSystem1 -2, ArchiveMonthHeatSystem1 -2 |
|
Wot |
Энергия c нарастающим итогом по ОТ, Гкал |
Wgvs |
Энергия c нарастающим итогом по ГВС, Гкал |
Wts |
Энергия c нарастающим итогом по теплосистеме, Гкал |
Mot |
Масса c нарастающим итогом по ОТ, т |
Mgvs |
Масса c нарастающим итогом по ГВС, т |
Vot |
Объем c нарастающим итогом по ОТ, м3 |
Vgvs |
Объем c нарастающим итогом по ГВС, м3 |
WotP |
Энергия по ОТ в штатном режиме, Гкал |
WgvsP |
Энергия по ГВС в штатном режиме, Гкал |
MotP |
Масса по ОТ нарастающим итогом в штатном режиме, т |
MgvsP |
Масса по ГВС нарастающим итогом в штатном режиме, т |
VotP |
Объем по ОТ нарастающим итогом, м3 |
VgvsP |
Объем по ГВС нарастающим итогом, м3 |
Vleak |
Объем утечки, м3 |
Mleak |
Масса утечки, т |
Wleak |
Энергия утечки, Гкал |
Каждый модуль ввода-вывода имеет выход Отказ
Важно! У параметров каналов предназначенных для передачи архивных данных флаг Архивировать установлен по умолчанию. Если у архивируемого параметра снять флаг Архивировать, то этот канал выключится из опроса.
