Счетчики TSR-034(033) (название производителя ТСР-034, ТСР-033) предназначен для измерения, индикации, регистрации параметров теплоносителя и тепловой энергии, а также других параметров в теплосистемах различного типа, обеспечивает учет в одной теплосистеме при общем количестве трубопроводов до трех, энергонезависимый.

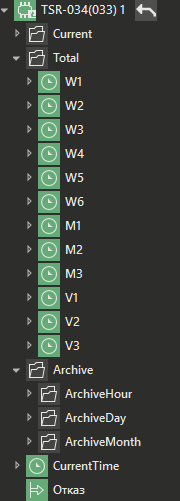

Вид счетчика добавленного в протокол в дереве системы:
Состав каналов счетчика:
Название |
Назначение |
CurrentTime |
Текущее время прибора |
Группа Current. |
|
T1-T3 |
Параметры температуры в каждом канале, С. Показания датчиков температуры ПТ1-ПТ3. |
G1-G3 |
Параметры массового расхода в каждом канале, т/ч. Показания вычисленного массового расхода датчиками ПР1-ПР3 |
F1-F3 |
Параметры объемного расхода в каждом канале, м3/ч. Показания расходомеров ПР1-ПР3 |
E1-E6 |
Тепловая мощность 6, ГДж/ч |
P1-P3 |
Давление договорное в каждом канале, МПа |
Pcw |
Давление холодной воды, МПа |
Tcw |
Температура холодной воды, МПа |
Группа Total |
|
W1-W6 |
Энергия, количество теплоты в отдельных ветвях теплосистемы, Мдж |
M1-M3 |
Значения массы теплоносителя в каждом канале, кг |
V1-V3 |
Значения объема теплоносителя в каждом канале, м3 |
Подгруппы ArchiveHour, ArchiveDay, ArchiveMonth группы Archive |
|
W4-W6 |
Архив тепла в трубопроводе. Значения W1-W3 не архивируются в приборе. |
M1-M3 |
Архив массы |
T1-T3 |
Архив температуры |
Каждый модуль ввода-вывода имеет выход Отказ
Важно! У параметров каналов предназначенных для передачи архивных данных флаг Архивировать установлен по умолчанию. Если у архивируемого параметра снять флаг Архивировать, то этот канал выключится из опроса.
