Счетчики TSR-026 (название производителя ТСР-026M) предназначен для измерения, индикации, регистрации параметров теплоносителя и тепловой энергии, а также других параметров в теплосистемах различного типа, обеспечивает учет в одной теплосистеме при общем количестве трубопроводов до четырех, электропитание =24В, встроенная аккумуляторная батарея.

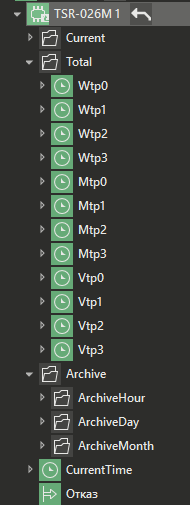

Вид счетчика добавленного в протокол в дереве системы:
Состав каналов счетчика:
Название |
Назначение |
CurrentTime |
Текущее время прибора |
Группа Current. |
|
T1-T5 |
Параметры температуры в каждом канале, С. Показания датчиков температуры ПТ1-ПТ5. |
P1-P4 |
Давление в каждом канале, МПа. Показания датчиков давления ПД1-ПД4. |
Fv1-Fv4 |
Параметры объемного расхода в каждом канале, м3/ч. Показания расходомеров ПР1-ПР4 |
FvLog1/FvLog2 |
Объемный расход в канале ЛОГ1/ЛОГ2 , м3/ч |
Gtp0-Gtp3 |
Массовый расход, т/ч |
Etp0-Etp3 |
Тепловая мощность 0, Гкал/ч |
Tcw |
Температура холодной воды,С |
Группа Total |
|
Wp0-Wp3 |
Тепло в рабочем режиме, Гкал |
Mtp0-Mtp3 |
Масса в рабочем режиме, т |
Vpt0-Vpt3 |
Объем в рабочем режиме, м3 |
Подгруппы ArchiveHour, ArchiveDay, ArchiveMonth группы Archive |
|
Qs |
Общее тепло, Гкал |
Ms |
Общая масса, т |
Qgvs |
Тепло с ГВС, Гкал |
Mgvs |
Масса с ГВС, т |
Q1 - Q4 |
Тепло по каждому трубопроводу, Гкал |
М1-М4 |
Масса по трубопроводу 1, т |
V1-V4 |
Объем по трубопроводу 1, м3 |
Taverage1-Taverage4 |
Средневзвешенная температура в трубопроводе, С |
T1-T4 |
Средняя температура в трубопроводе 1, С |
P1-P4 |
Средняя давление в трубопроводе 1, МПа |
Tcw |
Температура холодной воды, С |
Pcw |
Давление холодной воды, МПа |
Vcw |
Объем холодной воды, м3 |
Toutdoor |
Температура наружного воздуха, С |
Каждый модуль ввода-вывода имеет выход Отказ
Важно! У параметров каналов предназначенных для передачи архивных данных флаг Архивировать установлен по умолчанию. Если у архивируемого параметра снять флаг Архивировать, то этот канал выключится из опроса.
