Объекты – это структурные единицы, позволяющие разработчику проекта оперировать технологическими понятиями.

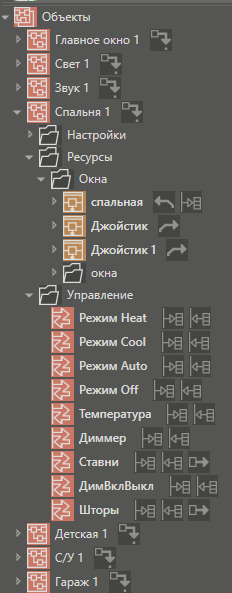

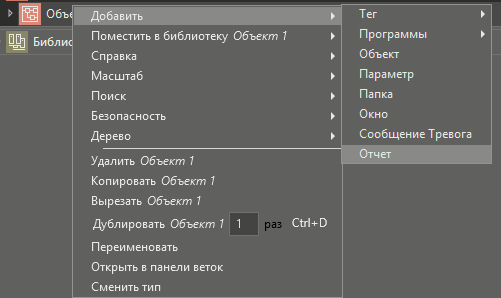

Объект представляет собой именованную совокупность графического представления технологического объекта, его параметров, алгоритмов контроля и управления, окон управления и других доступных элементов проекта (в том числе, объект может содержать другие объекты). Элементы могут быть добавленыв объект, в частности, с помощью команды контекстного меню Добавить или контекстной панели:
Объект не может содержать Каналы, обеспечивающие связи с модулями ввода-вывода или OPC-серверами. Каналы могут быть созданы только в определенных группах дерева системы). Т.е. объекты MasterSCADA 4D позволяют разработчику создавать логическую часть проекта как набор реальных технологических объектов, но при этом в узлах могут конфигурироваться только внешние связи узлов.
Для связи с каналами в объекте могут использоваться элементы Тег и Параметр.
Параметр объекта обеспечивает внешние связи этого объекта в рамках проекта.
Использование библиотечных объектов в дереве объектов
Если объект используется в проекте неоднократно, то необходимо воспользоваться механизмом типизирования элементов проекта.
Типизация обеспечивает многократное использование одного и того же объекта как шаблона в рамках одного проекта, так и при разработке других систем. При изменении типа объекта в библиотеке, наследование обеспечивает изменение всех объектов – экземпляров этого типа – в проекте. Это значительно упрощает задачу тиражирования и модифицирования объектов.
Вариант 1
Если объект, созданный в библиотеке, в дальнейшем требуется модифицировать (добавлять параметры, окна, менять программы и т.п.), то необходимо добавить в дерево объектов элемент Объект, а затем в контекстном меню выбрать пункт Сменить тип:
Откроется диалоговое окно, в котором следует выбрать нужный библиотечный объект:
В этом случае тип отношения между библиотечным объектом и экземпляром будет Унаследован от. При таком типе отношений объект может быть изменен в дереве объектов.
Важно! В версии 1.2.4 при перетаскивании объекта из библиотеки левой кнопкой мыши добавляется в проект объект с типом отношения Унаследован от.
Вариант 2
Если перетащить объект из библиотеки в дерево объектов правой кнопкой мыши и в появившемся списке выбрать Вставить экземпляр , то вставится элемент Экземпляр объекта, который нельзя изменить в дереве объектов. Тип отношения между библиотечным объектом и экземпляром будет Ссылается.
Место исполнения объекта

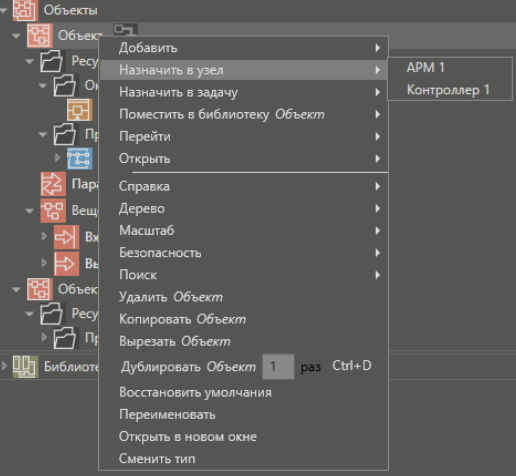

Для того чтобы задать место исполнение объекта, предусмотрены пункты контекстного меню Назначить в узел и Удалить из узла , а для распределения объектов по задачам – команды Назначить в задачу и Удалить из задачи.
Более подробно о назначении объектов в узлы описано в разделе Задачи.
Права доступа операторов
Для объекта могут быть назначены права доступа для пользователей; группа Права доступа размещается в группе Ресурсы (см. также Задание прав пользователей). Если выбрать в дереве группу Права доступа, то в панели свойств объекта открывается вкладка Панель Свойств. Права
