Рассмотрим пример импорта SVG файла без XML файла с описанием параметров в MasterSCADA 4D.

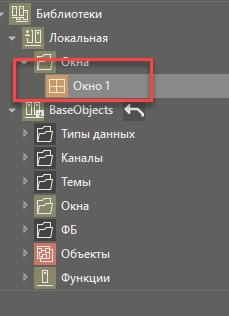

Добавим окно в пользовательскую библиотеку Локальная:

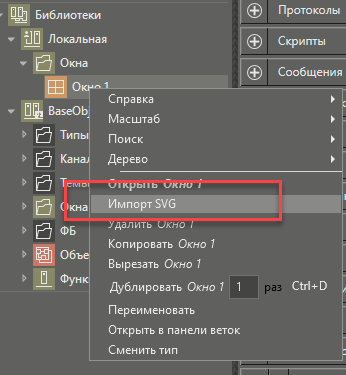

В контекстном меню выполним пункт Импорт SVG:

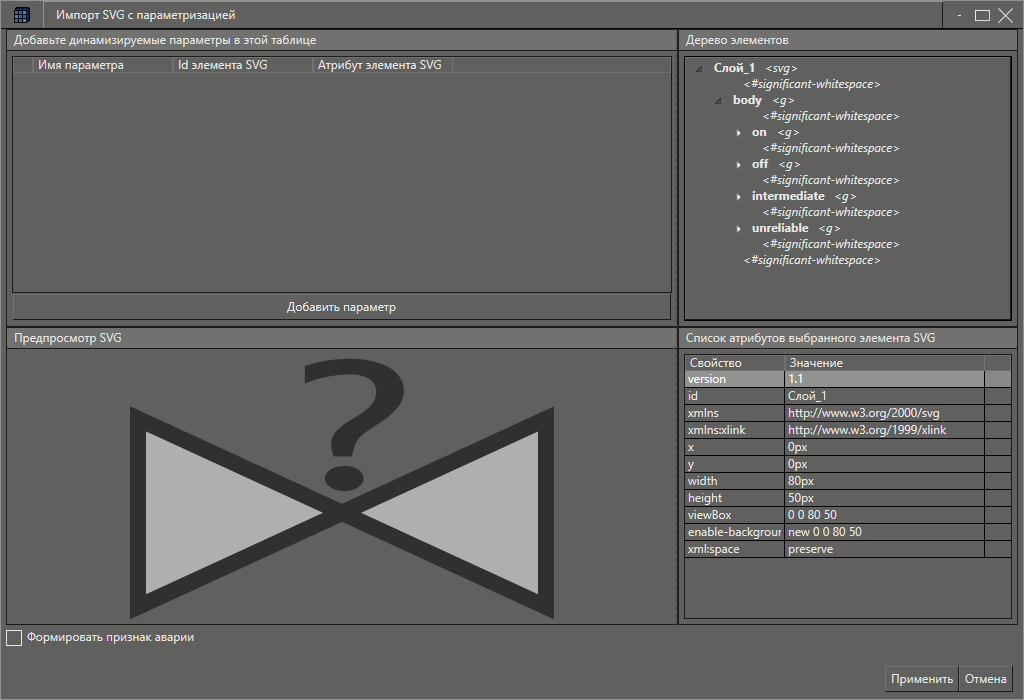

Откроется стандартное диалоговое окно Windows для выбора файла. После выбора файла с расширением SVG откроется окно MasterSCADA 4D:
Нажмем кнопку Добавить параметр.
В таблице появится строка.

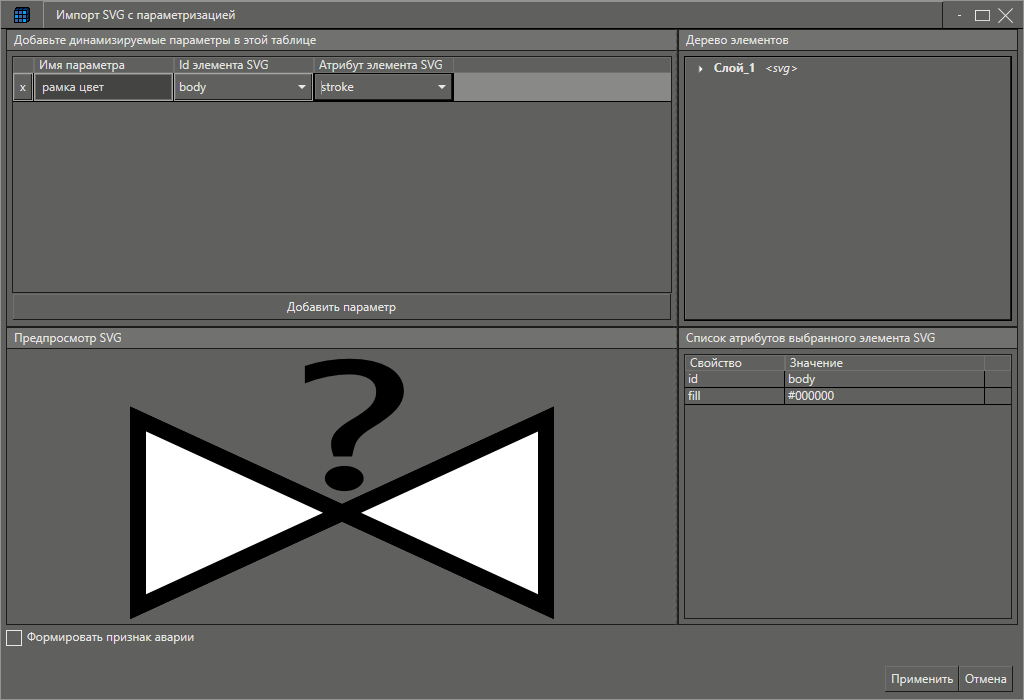

Заполним ее следующим образом:

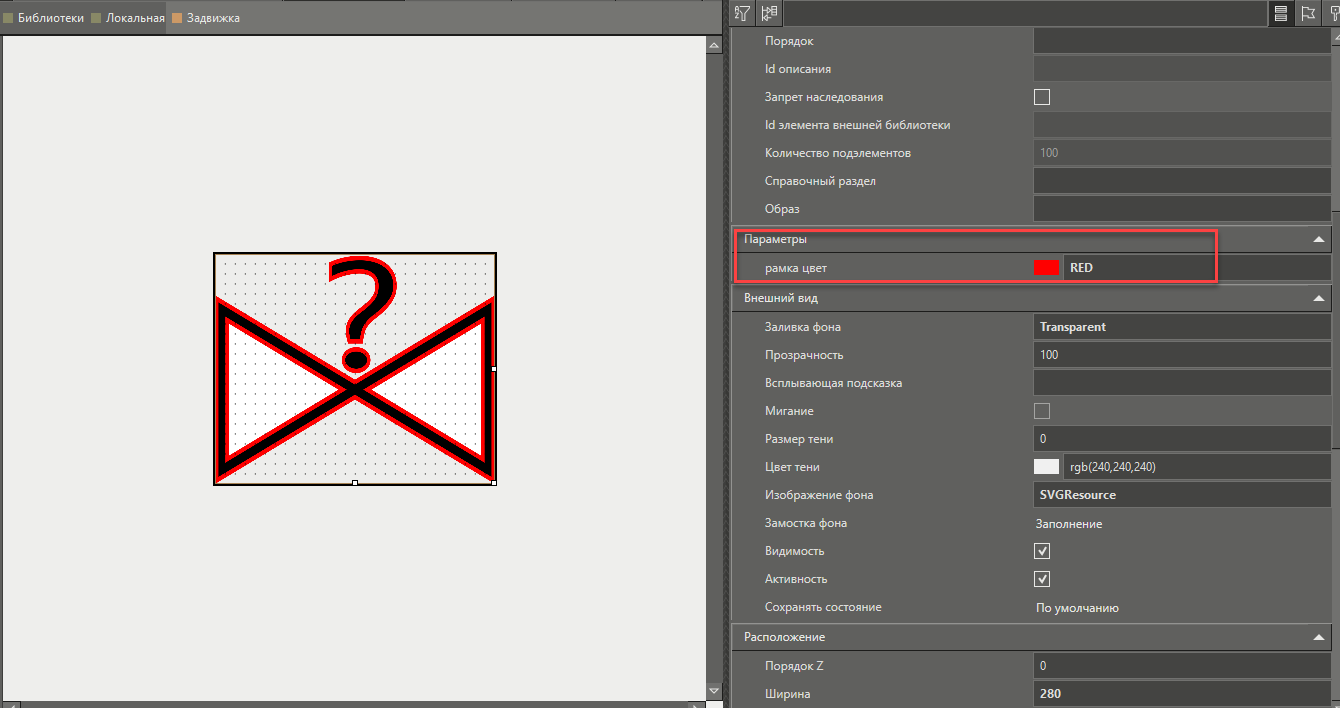

Для ID элемента body атрибут stroke (цвет границы) не был прописан разработчиком, но это не значит, что его невозможно динамизировать в MasterSCADA 4D. После нажатия на кнопку Применить в созданном окне отобразится выбранный SVG файл, в панели свойств появится свойство, которое можно изменить. А также связать с каким-либо параметром проекта, для его изменения в режиме исполнения:
