При первом подключении к контроллеру рекомендуется выполнить следующие шаги:
1.Сначала выполните проверку доступности устройства, используя стандартную команду ping в командной строке Windows.
2.Если есть возможность, попробуйте установить соединение с устройством через среду разработки Siemens - TIA Portal.
После успешной проверки через команду ping и успешного установления соединения через среду разработки Siemens, вы можете перейти к проверке подключения в MasterSCADA 4D. Для этого выполните следующие шаги:
1.Создайте новый проект;
2.Подключите библиотеку SiemensPLC;
3.Добавьте в проект узел (АРМ);
4.В узел добавьте протокол SiemensPLC.

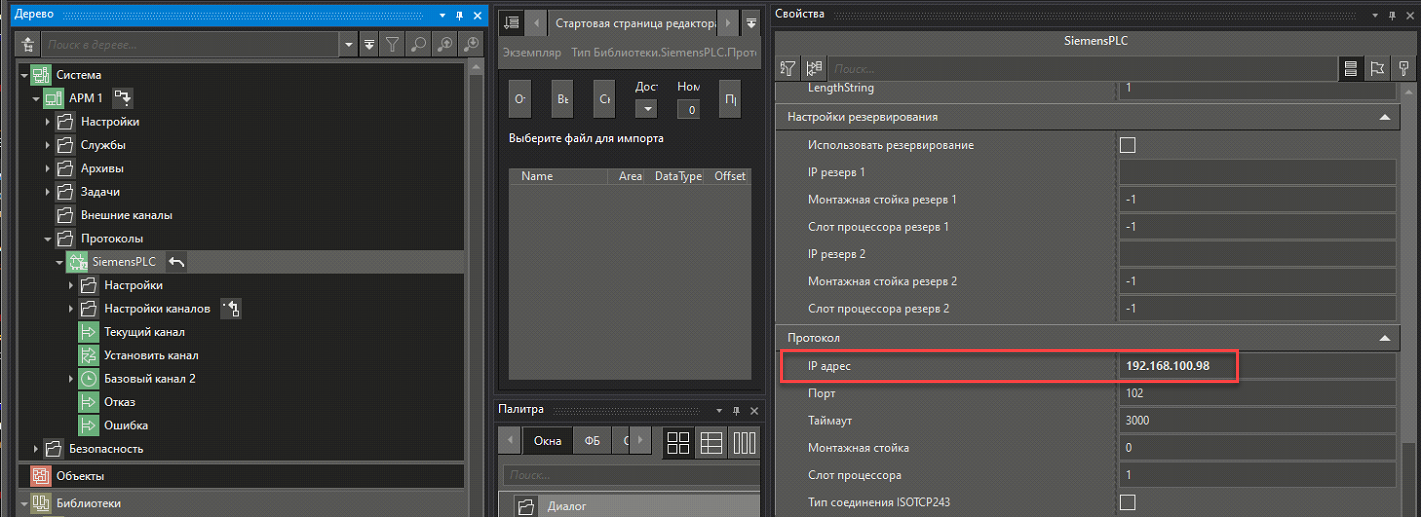

В панели свойств протокола задайте IP адрес устройства:
Добавьте в протокол канал и в его панели свойств укажите регион (Area) I или M. Во всех версиях контроллеров присутствуют переменные с указанными регионами и должны быть всегда подвергнуты опросу.
После этого запустите проект в режим исполнения. Если канал имеет достоверный признак качества и нет Отказа устройства, то это свидетельствует о успешной установке связи, и можно переходить к последующей настройке устройства.
Однако, если опрос не прошел успешно и каналы имеют недостоверный признак качества, а также параметр Отказ установлен в положение TRUE, то:
•Выключите фаервол/антивирус. Возможно что-то блокирует работу с портом.
•Попробуйте изменить значение свойства Слот процессора с 1 на 2.

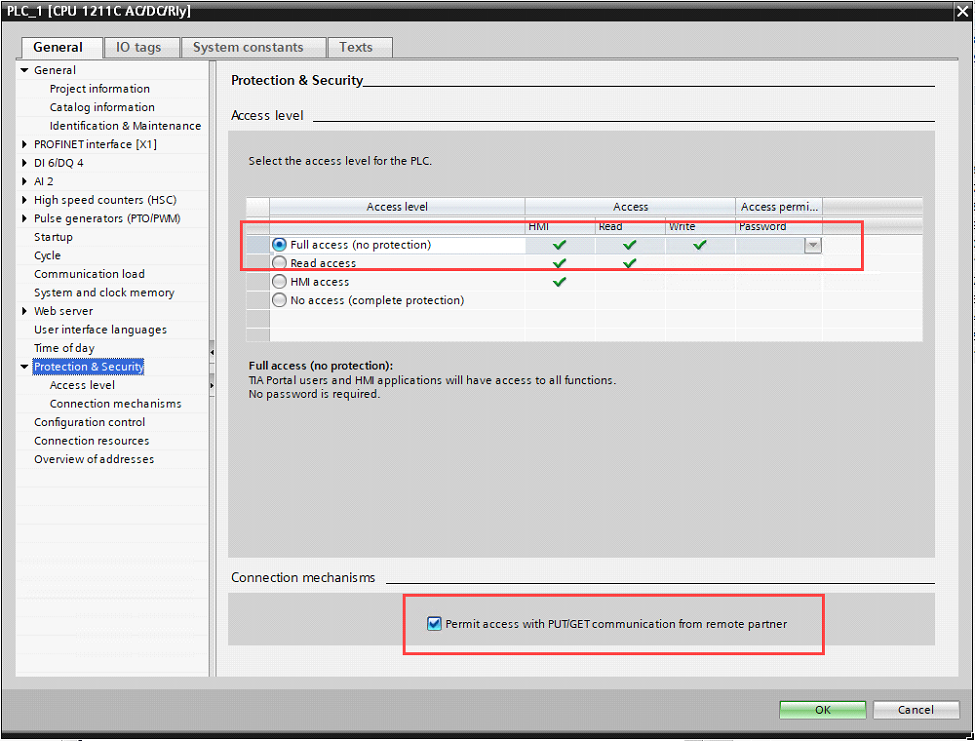

•В TIA Portal вызовите у контроллера контекстное меню - Properties/Protection & Security. На данной вкладке нужно включить Full Access и разрешить PUT/GET запросы:
После этого сохраните проект, загрузите его в ПЛК и перезапустите контроллер.
Если связь установлена успешно с одной переменной, вы можете удалить эту переменную и выполнить импорт PLC Tags.
Если эти указанные действия не привели к положительному результату, то необходимо получить лог связи с контроллером и провести диагностику связи с контроллером.
