MasterSCADA 4D поддерживает работу с корректорами объема газа от компании РАСКО Газэлектроника. В текущей версии поддерживается работа с корректорами ЕК-260, ЕК-270 и ТС-220.
Протокол Rasko может работать через последовательные интерфейсы (RS-232, RS-485), а при использовании конвертеров Ethernet-COM (Moxa NPort 5150 и т.п.) также и по сетям TCP/IP (Ethernet, Wi-Fi).
Важно! По умолчанию этот протокол не входит в состав среды исполнения. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru

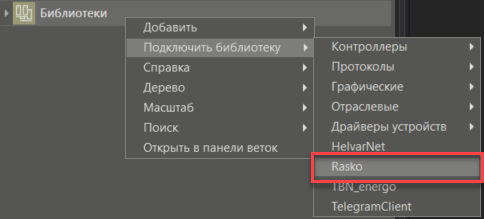

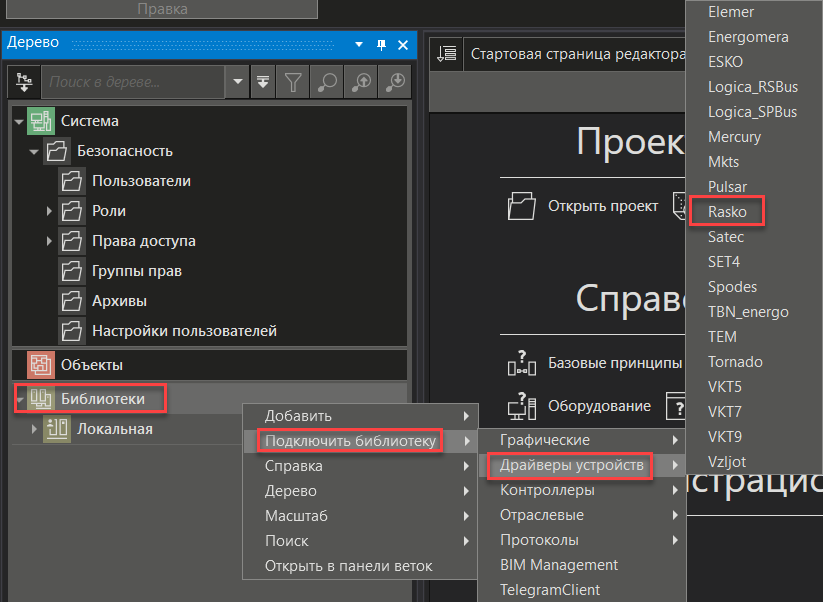

Для получения возможности использования протокола в проекте необходимо подключить соответствующую библиотеку:

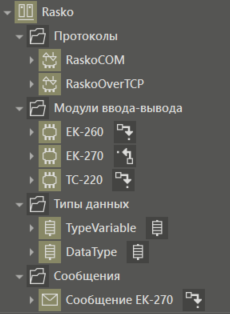

В полном дереве библиотека Rasko имеет вид:
После этого в проект могут быть добавлены сначала протокол, а затем устройство, любым известным способом, например, при помощи контекстного меню узла, или с использованием контекстной панели, или путем перетаскивания элемента из библиотеки в дерево системы.

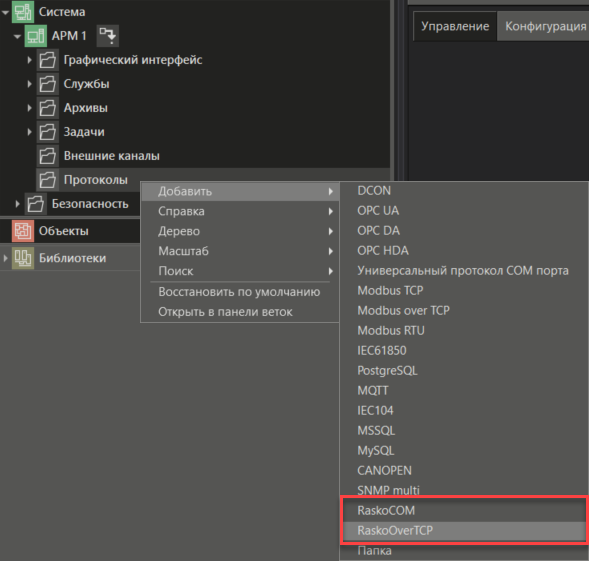

Рекомендуется добавлять элементы в проект при помощи контекстного меню:
Тип добавляемого протокола зависит от реального способа подключения устройств:
•RaskoCOM - если устройство подключено по последовательному интерфейсу.
•RaskoOverTCP - если счетчик подключен через конвертер Ethernet-COM.

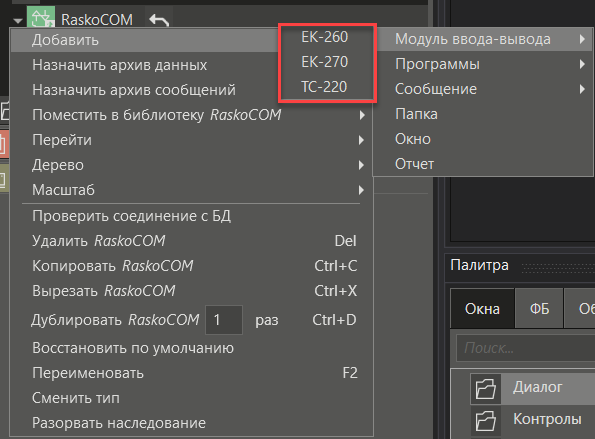

Затем при помощи контекстного меню протокола можно добавить модуль ввода-вывода (корректор), который уже содержит все необходимые каналы:

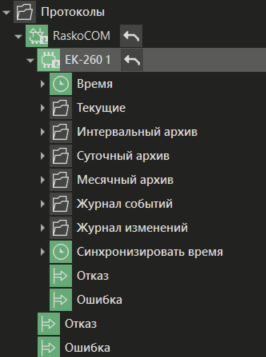

В дереве системы в упрощенном дереве элемент имеет вид:
Устройство имеет параметры Отказ и Ошибка.
