Функциональный блок ReadVarValue служит для чтения значения параметра по его полному имени или Id. Находится в библиотеке BaseObjects.
Варианты использования:
•Обращение к каналам OPC UA, например, есть массив структур, в котором одно поле - имя канала, второе поле - значение. Требуется в программе получать значения каналов (ФБ ReadVarValue) и записывать их в массив структур, используя ФБ WriteVarValue.
•Ещё одним вариантом использования может быть когда есть БД, в которой один столбец содержит полные имена параметров, второй столбец - значения. Программа должна по запросу из БД перебирать все имена на предмет существования параметра в проекте и писать в БД значение нужного параметра, используя ФБ WriteVarValue.
Важно! ФБ ReadVarValue не работает в задаче экрана.

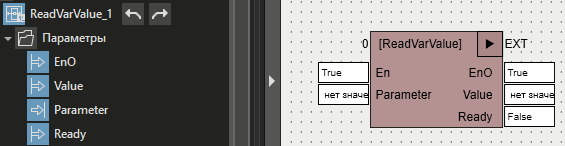

Вид функции в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Назначение |
Входы |
||
Parameter |
STRING |
Задается полное имя параметра или его id. Id параметра берётся из категории Служебных свойств. Важно! Изменяемый/читаемый параметр должны исполняться в одном узле. То есть на вход Parameter может быть подан только тот параметр, который исполняется в том же узле, что и ФБ. |
Выходы |
||
Value |
ANY |
Выдается значение параметра, пока нет данных выдаётся начальное значение соответствующий типу параметра. |
Ready |
BOOL |
Информирует о получении значения Value при смене параметра. При значении Ready = TRUE означает, что получено значение от нового параметра. При смене параметра сбрасывается в FALSE, пока не получит значение. |
