Функциональный блок WriteVarValue служит для записи значения в параметр по его полному имени или Id . Находится в библиотеке BaseObjects.
Варианты использования:
•Обращение к каналам OPC UA, например, есть массив структур, в котором одно поле - имя канала, второе поле - значение. Требуется в программе получать значения каналов (ФБ ReadVarValue) и записывать их в массив структур, используя ФБ WriteVarValue.
•Ещё одним вариантом использования может быть когда есть БД, в которой один столбец содержит полные имена параметров, второй столбец - значения. Программа должна по запросу из БД перебирать все имена на предмет существования параметра в проекте и писать в БД значение нужного параметра, используя ФБ WriteVarValue.
Важно! ФБ WriteVarValue не работает в задаче экрана.
Важно! Запись ФБ WriteVarValue происходит по вызову.

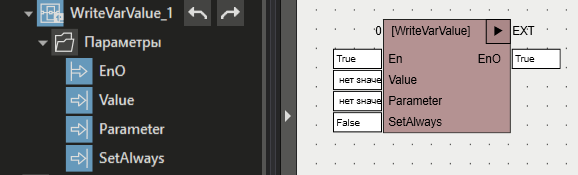

Вид функции в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Назначение |
Входы |
||
Value |
ANY |
Задается значение, которое нужно записать в Parameter. |
Parameter |
STRING |
Задается полное имя параметра или его id. Id параметра берётся из категории Служебных свойств. Важно! В этот параметр запишется значение Value. Важно! Изменяемый/читаемый параметр должны исполняться в одном узле. То есть на вход Parameter может быть подан только тот параметр, который исполняется в том же узле, что и ФБ. Важно! В заблокированный параметр значение записываться не будет. |
SetAlways |
BOOL |
Задается возможность повторных записей одинакового значения в параметр. При установке SetAlways в значение TRUE, значение с входа Value будет записываться при каждом вызове ФБ, даже если значение не изменилось. При установке SetAlways в значение FALSE, значение с входа Value запишется только один раз до следующего изменения. По умолчанию FALSE. |
