Сообщения об ошибках в среде разработки
В среде разработки, подключенной к среде исполнения могут появиться сообщения, сигнализирующие о возникновении каких-либо проблем в работе.

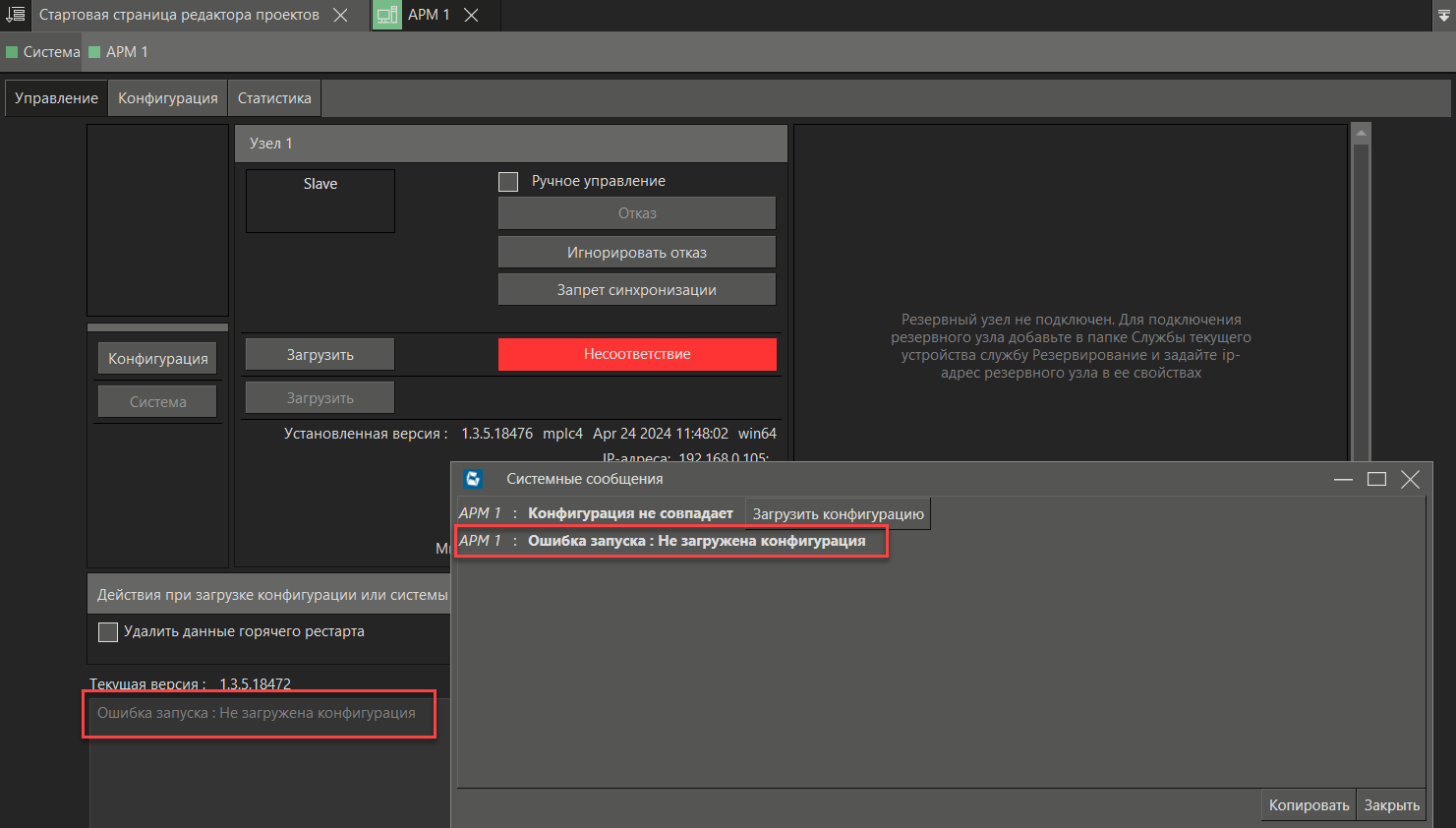

Сообщения отображаются в окне системных сообщений, которое открывается автоматически, а также в панели узла, во вкладке Управление.
Список возможных сообщений об ошибках:
Сообщение |
Причина |
Комментарии |
Превышено разрешенное число экземпляров |
На одном устройстве запущено большее, чем позволяет лицензия, число экземпляров среды исполнения. |
Возможно, при тестировании проекта использовалась демонстрационная версия, и разные узлы запускались на одном компьютере. В этом случае в настройках узлов следует указать соответствующие IP-адреса устройств, на которых установлены среды исполнения, и указать корректные значения свойства Номер экземпляра. В том случае, если планировалось запускать несколько экземпляров сред исполнения на одном компьютере, необходимо приобрести соответствующую лицензию. |
Не загружена конфигурация |
Среда разработки подключена к среде исполнения, в которую не загружена конфигурация (проект) |
Выполните загрузку конфигурации доступным способом: |
Ошибка конфигурации |
Ошибка в файле конфигурации |
Повторно подготовьте проект к запуску в среде исполнения и загрузите его в исполнительную систему. |
Ошибка загрузки конфигурации |
Ошибка при чтении файла конфигурации |
Повторно подготовьте проект к запуску в среде исполнения и загрузите его в исполнительную систему. |
Неподдерживаемый формат конфигурации |
В узел загружена конфигурация проекта, созданная в более поздней версии среды разработки, чем версия исполнительной системы (учитываются первые 3 числа, например 1.3.4 и 1.3.5) |
Необходимо обновить версию исполнительной системы. |
Неподдерживаемая платформа в конфигурации |
Конфигурация создана для другой платформы. В текущей версии не используется. |
|
Ошибка старта задачи |
Возникает, если в проекте используется ФБ, неподдерживаемый в данной платформе, а также в случае использования отчетов в исполнительных системах, предназначенных для работы на контроллерах. В тексте ошибки выдается имя элемента проекта, который стал причиной проблемы. |
Удалите из проекта проблемный элемент. В случае возникновения сложностей при выборе альтернативного решения обратитесь HelpDesk систему технической поддержки. |
Ошибка старта протокола |
В узел добавлен протокол, не поддерживаемый на данной платформе. Пример текста сообщения:
Protocol 3 - это порядковый номер протокола в дереве системы. |
Удалите протокол из проекта. |
Превышено ограничение для [название протокола/драйвера]: Доступное - X, Требуемое - Y |
В проекте задействовано больше каналов, чем позволяет используемая лицензия (Х<Y). При этом загрузки конфигурации и подключения к узлу происходить не будет. |
Задействованным каналом считается тот, который имеет связи или архивируется. Если все каналы необходимы для функционирования проекта, то необходимо увеличить количество точек данного протокола. |
Ошибка проверки целостности ПО |
При старте не прошла проверка целостности ПО. Возникает в случае, если задана настройка Блокировать запуск при неуспешной проверке ПО. |
|
Ошибка проверки целостности проекта |
При старте не прошла проверка целостности проекта. Возникает в случае, если задана настройка Блокировать запуск при неуспешной проверке проекта. |
До запуска проекта на исполнение рекомендуется проверить целостность проекта, используя пункт главного меню Проект. |
Пароль сервера указан неверно |
В настройках среды разработки во вкладке Разное указан пароль, отличающийся от пароля, заданного в среде исполнения.
|
Проверьте правильность пароля и попытайтесь загрузить конфигурацию. Пароль в среде исполнения указывается в настройках MasterSCADA 4D Monitor или в свойстве Параметры запуска RT узла. |
Включена задержка на ввод пароля |
Число попыток загрузки конфигурации с неправильным паролем достигло 5, и включилась задержка для защиты от перебора пароля. |
Дождитесь окончания задержки (длится 1 минуту) и вновь попытайтесь загрузить конфигурацию. |
Сообщения об ошибках в клиенте визуализации
Сообщения об ошибках также могут возникать в клиенте визуализации. В строке статуса будет отображаться последняя возникшая ошибка.
Сообщения формируются при возникновении ошибок клиента визуализации, а также:
•в случае, если клиент визуализации подключается к узлу, который не был запущен (если проект не запущен из-за ошибки проверки целостности или в задаче использован ФБ, не подключенный к исполнительной системе).
•если сервер не поддерживает визуализацию в целом или при старте конфигурации возникает ошибка. Ошибка может возникнуть при попытке подключения к проекту (серверу), в который не была добавлена визуализация. В этом случае в строке статуса будет отображаться ошибка: Поддержка визуализации не доступна.

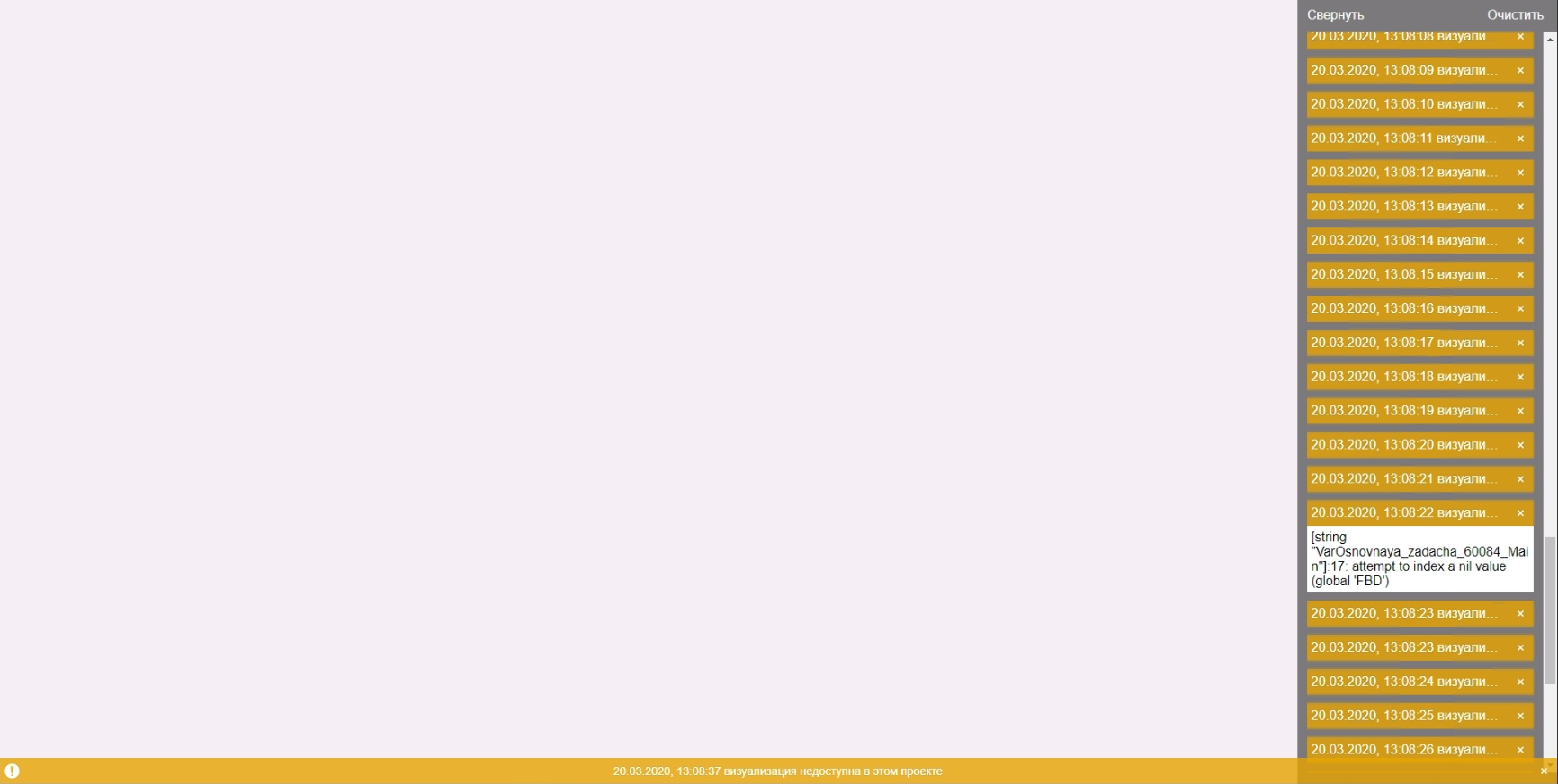

Если нажать на знак
в строке статуса, то откроется панель, в которой будут отображаться все текущие ошибки:

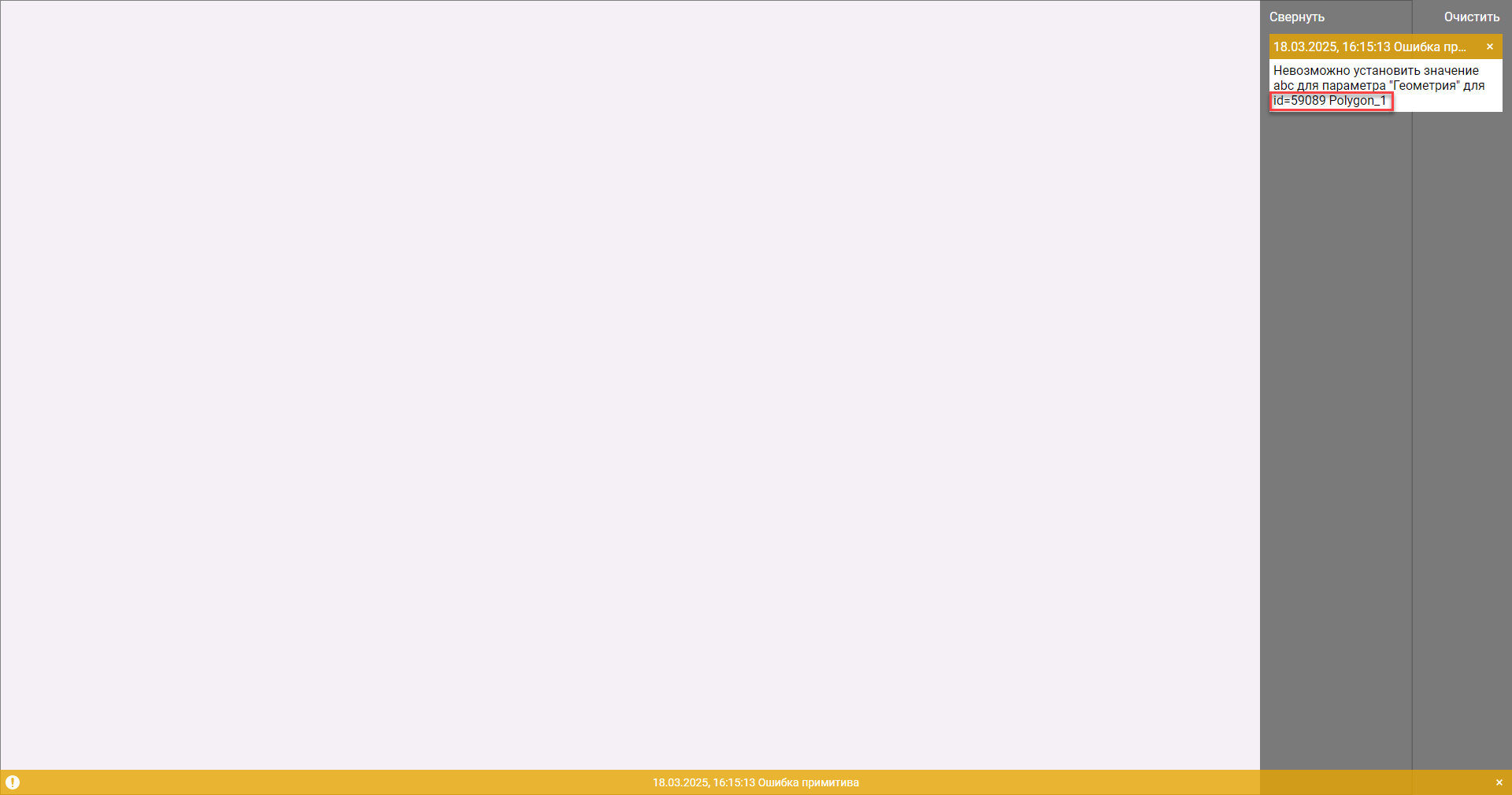

При возникновении ошибки клиента визуализации, связанной с контролом, в сообщение об ошибке добавляются ID и Имя элемента, вызвавшего эту ошибку:
Если в настройках среды на вкладке Лог установлен флаг Передача на сервер лога HMI клиента, то все сообщения об ошибках клиента визуализации будут записываться в лог исполнительной системы.
Для того чтобы в логах исполнительной системы фиксировались не только ошибки клиента визуализации, но и предупреждения, необходимо также в свойстве узла Параметры запуска RT установить ключ /w.
Возможные ошибки при обмене с http-сервером
При обмене данными с http-сервером могут возникнуть ошибки из стандарта OPC UA, все коды ошибок будут отображаться в инструменте разработчика DevTools HTTP-клиента. Подробнее об этом смотрите в web-версии справочной системы https://support.mps-soft.ru/API_MS4_web/index.html.
Вывод однотипных ошибок

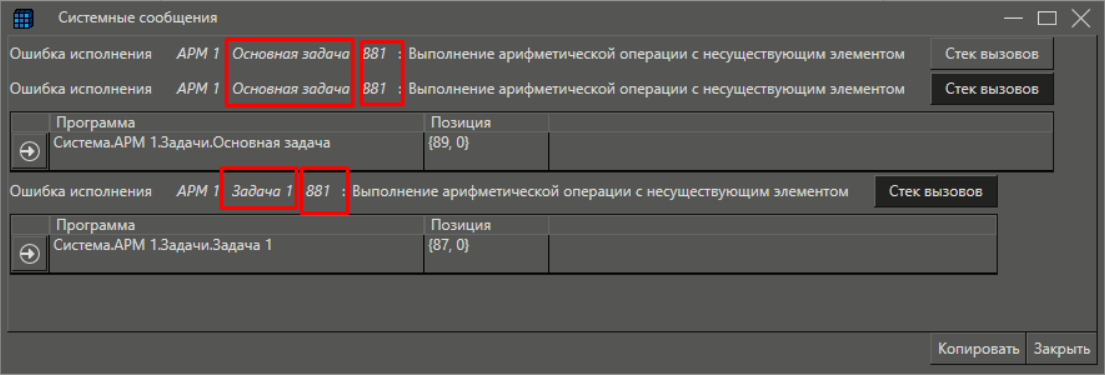

В случае возникновения однотипных ошибок при работе клиента со средой исполнения, в окне Системные сообщения в строке с информацией об ошибке будет выводится количество ошибок данного типа, возникших с момента запуска среды исполнения.
При возникновении однотипных ошибок счетчик будет увеличиваться. При перезапуске системы исполнения содержимое окна Системные сообщения обновится и подсчет количества ошибок начнется заново.
