Типы модулей можно создавать двумя способами:
•Сначала добавить модуль ввода-вывода в пользовательскую библиотеку, указать нужное количество каналов, а затем использовать его экземпляры в проекте, т.е. от типа к экземпляру
•Сначала добавить модуль ввода-вывода в дерево системы, в нужный протокол, а затем добавить его в пользовательскую библиотеку, т.е. от прототипа к типу.
От прототипа к типу

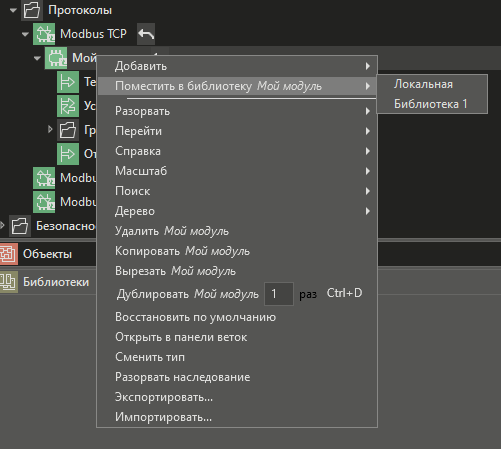

Настроенный модуль ввода-вывода в дереве системы можно добавить в библиотеку при помощи контекстного меню:
Также можно перетащить модуль в библиотеку левой кнопкой мыши.
После этого модуль добавится в выбранную библиотеку, и его свойство Отношение будет иметь значение Ссылается.

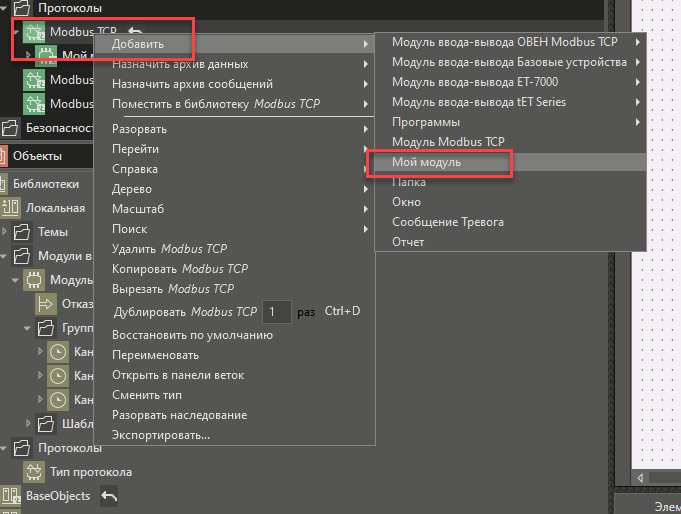

Модуль будет доступен в контекстном меню того типа протокола, в котором был создан, в пункте Добавить:
От типа к экземпляру

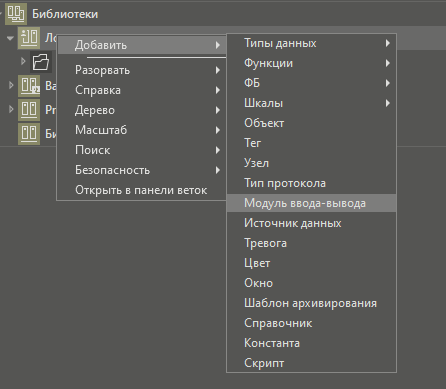

При помощи контекстного меню можно добавить модуль в библиотеку:
Получим результат:

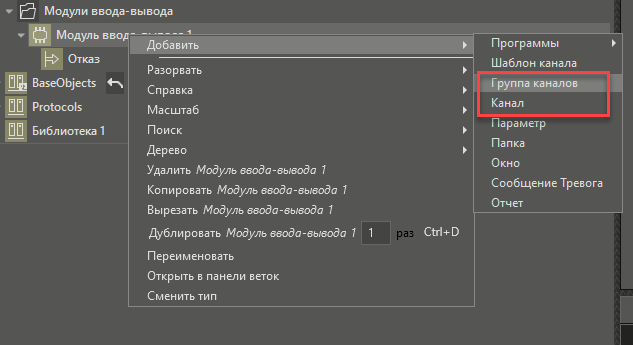

Долее в модуль ввода-вывода, в зависимости от задачи, нужно добавить Шаблон каналов или группы каналов:

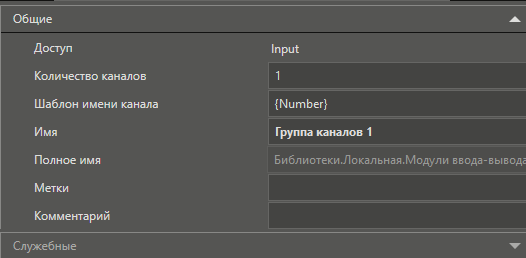

Свойства Группы каналов/Шаблона канала:
Описание некоторых свойств:
Название |
Описание |
Доступ |
Указывается тип доступа каналов группы |
Количество каналов |
Указывается количество каналов в группе |
Шаблон имени канала |
Указывается шаблон имени канала. По умолчанию указано значение {Numder}. Это значит, что в имени канала будет только его порядковый номер, который начинается с 0. Если указать, например, Канал {Numder1}, то порядковый номер начнется с 1, и перед номером будет слово Канал. Пример, для 3 каналов:
|
Описание других свойств смотрите в разделе Категория свойств Общие
