Протокол, который был настроен в дереве системы, может быть добавлен в пользовательскую библиотеку, после чего его можно будет использовать в других проектах.
Т.е. добавление нового типа протокола идет от прототипа к типу.

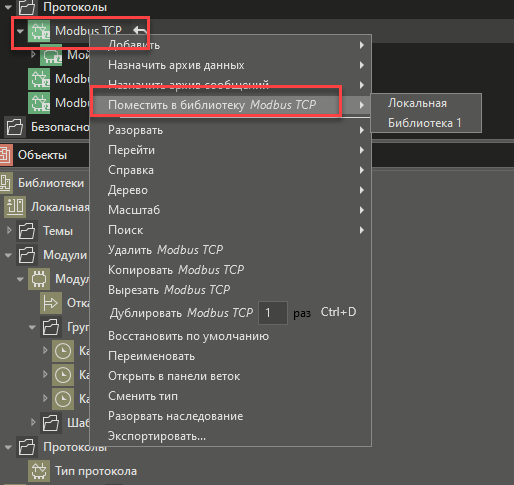

Добавить протокол из дерева систему можно либо перетащив его в библиотеку, либо воспользоваться контекстным меню:
После этого модуль добавится в выбранную библиотеку, и его свойство Отношение будет иметь значение Ссылается.

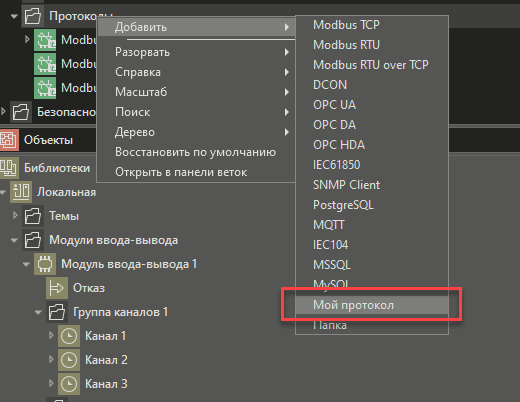

Затем в проект можно добавить протокол из библиотеки:
Внутренний параметр протокола

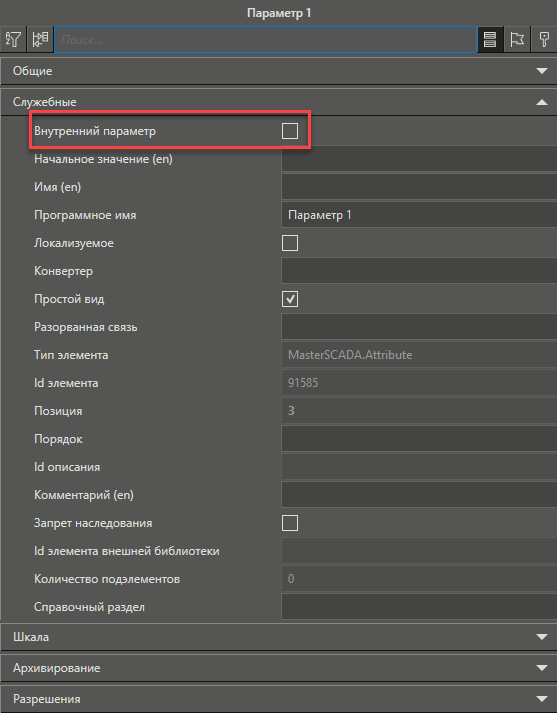

Для параметров, добавленных в библиотечные типы протоколов, реализовано служебное свойство Внутренний параметр. Данная свойство используется в случае, если параметры будут использоваться для установки связи между входами или выходами программы, которая так же будет добавлена в протокол, например, для выделения элемента из массива. Если протокол добавляется в дерево библиотек и соответствует пользовательскому протоколу, который сделан через внешний API, и для него нужны дополнительные параметры, например, для вывод адреса текущего подключения, то для таких параметров также нужно установить свойство Внутренний параметр.
Важно! В текущей версии MasterSCADA 4D настройка Внутренний параметр доступна только для параметров, добавленных в типы протоколов, соответствующих протоколам OPC UA и IEC104.
