Графический элемент Столбчатая диаграмма предназначен для отображения и сравнения изменения значения параметра во времени.
Важно! Данный контрол может работать только с архивируемыми параметрами.
В палитре редактора HMI элемент Столбчатая диаграмма находится в категории Контролы.
Вид элемента в палитре:

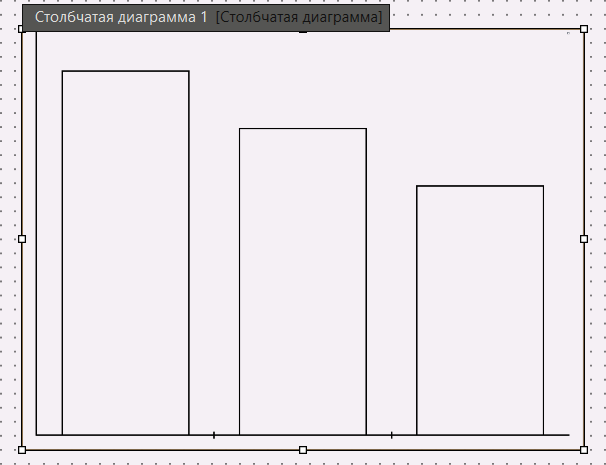

Вид элемента после добавления в рабочую область редактора HMI:
Для того чтобы добавить параметры, которые должны отображаться на столбчатой диаграмме, необходимо перетащить параметр из дерева в поле столбчатой диаграммы. При этом добавится перо. Кроме того, изменится внешний вид элемента: появится минилегенда в верхнем правом углу элемента. Одновременно с этим в панели свойств добавится группа свойств, относящаяся к добавленному перу.
Важно! На Столбчатой диаграмме можно добавить несколько выделенных параметров одновременно.
Если параметр, связанный с пером, будет удален, или если будет разорвана связь между параметром и пером в контекстном меню параметра, то перо при этом останется в столбчатой диаграмме, а все настройки, например, цвет, тип линии сохранятся. Для удаления созданного пера следует воспользоваться панелью свойств столбчатой диаграммы.
Внешний вид столбчатой диаграммы может быть изменен при помощи панели свойств. Любое свойство может быть задинамизировано, таким образом, разработчик проекта может создать те элементы управления столбчатой диаграммы, которые необходимы пользователю.
Настройки внешнего вида будут применены в клиенте визуализации в режиме исполнения. Для того, чтобы оценить изменения, не загружая конфигурацию в узел, можно воспользоваться кнопкой Просмотр панели инструментов
