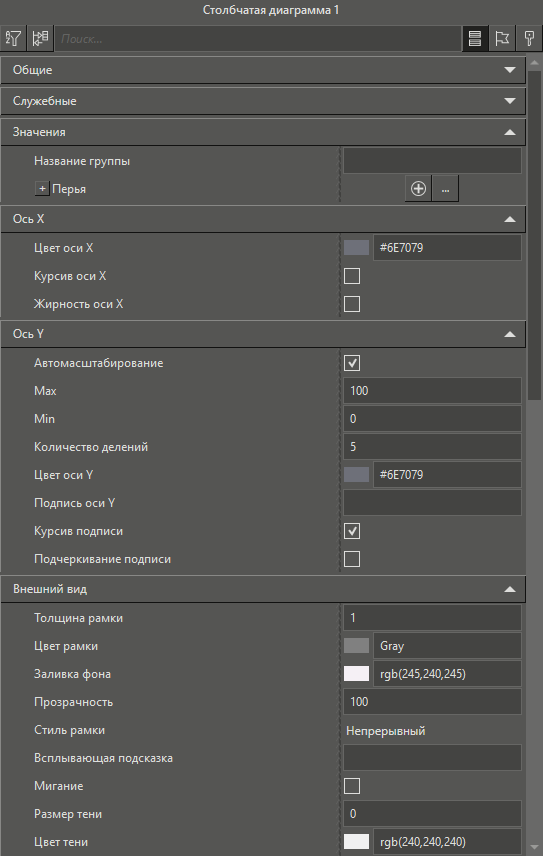

Название

Описание

Категория Значения

Название группы

Задается имя для группы перьев по умолчанию.

Перья

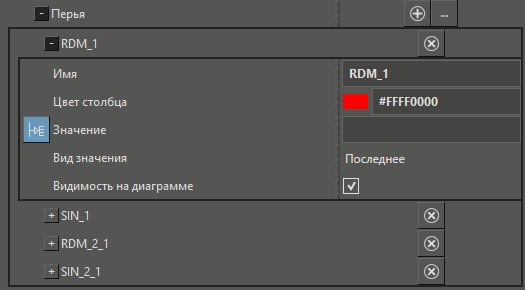

После нажатия на кнопку можно добавлять перья на Столбчатую диаграмму. Данная группа содержит подгруппы, количество подгрупп соотвествует количеству перьев на Столбчатой диаграмме. Описание свойств подгрупп описано в таблице ниже.

Категория Ось X

Цвет оси X

Задается цвет для оси X. При наведении мыши на свойство появляется кнопка: , после нажатия на которую открывается диалоговое окно Выбор цвета.

Курсив оси X

Данное свойство имеет тип BOOL и может принимать значение TRUE (использовать курсив) или FALSE (использовать обычный шрифт).

Жирность оси X

Данное свойство имеет тип BOOL и может принимать значение TRUE (использовать жирный шрифт) или FALSE (использовать обычный шрифт)

Категория Ось Y

Автомасштабирование

Автоматически определяет значения настроек Max и Min, определяющих конечный вид столбчатой диаграммы в клиенте визуализации. При значении настройки TRUE максимальное значение шкалы будет определяться максимальным значением пера в текущем интервале. При значении FALSE внешний вид диаграммы будет определяться настройками Max и Min. По умолчанию значение настройки TRUE.

Max

Задается максимальное значение для оси Y. Используется если настройка Автомасштабирование имеет значение FALSE.

Min

Задается минимальное значение для оси Y. Используется если настройка Автомасштабирование имеет значение FALSE.

Количество делений

Задается количество делений для оси Y.

Цвет оси Y

Задается цвет для оси Y и  ее подписи. При наведении мыши на свойство появляется кнопка: , после нажатия на которую открывается диалоговое окно Выбор цвета.

Подпись оси Y

Задается подпись для оси Y.

Курсив подписи

Данное свойство имеет тип BOOL и может принимать значение TRUE (использовать курсив) или FALSE (использовать обычный шрифт).

Подчеркивание подписи

Данное свойство имеет тип BOOL и может принимать значение TRUE (использовать подчеркивание) или FALSE (использовать обычный шрифт).

Категория Внешний вид

Толщина рамки

Задается толщину рамки контрола.

Цвет рамки

Задается цвет рамки контрола.

Стиль рамки

Задается стиль рамки контрола. Стиль задается для всех границ контрола.

Возможные варианты:

•Непрерывный

•Пунктир

•Точка

•Нет

Категория Группы перьев

Максимум перьев для группы

Задается максимально возможное количество перьев в одной группе. По умолчанию значение равно 5.

Категория Диаграмма

Заливка области построения

Задается цвет области построения столбцов. При наведении мыши на свойство появляется кнопка: , после нажатия на которую открывается диалоговое окно Выбор цвета.

Сетка фона

Данное свойство имеет тип BOOL и может принимать значение TRUE (включить сетку) или FALSE (отключить сетку).

Цвет сетки

Определяет цвет линий сетки. При наведении мыши на свойство появляется кнопка: , после нажатия на которую открывается диалоговое окно Выбор цвета.

Список стандартных интервалов

Определяет возможность выбора стандартных интервалов в клиенте визуализации. Если флаг установлен, то в верхней правой части контрола появляется выпадающий список, который позволяет выбирать стандартные интервалы в режиме исполнения.

Список групп перьев

Определяет возможность добавления пользовательских групп перьев и переключение между ними в клиенте визуализации. Если флаг установлен, то в верхней левой части контрола появляется выпадающий список, который позволяет выбирать группы перьев или добавлять новые в режиме исполнения.

Легенда

Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать легенду столбчатой диаграммы) или FALSE (не отображать).

Категория Интервал

Деление

Определяется деление шкалы времени по умолчанию.

Возможные варианты:

•Месяц

•День

•Час

Начало интервала

Задается начало интервала по умолчанию.

Конец интервала

Задается конец интервала по умолчанию.

Категория Меню настроек

Включить меню

Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать меню настроек столбчатой диаграммы) или FALSE (не отображать).

Настройка групп перьев

Определяет доступ к настройкам перьев в меню настроек. Данное свойство имеет тип BOOL и может принимать значение TRUE (включать в меню настроек) или FALSE (не включать).

Настройка интервала

Определяет доступ к настройкам интервала в меню настроек. Данное свойство имеет тип BOOL и может принимать значение TRUE (включать в меню настроек) или FALSE (не включать).

Настройка вида значений

Определяет доступ к настройкам значений в меню настроек. Данное свойство имеет тип BOOL и может принимать значение TRUE (включать в меню настроек) или FALSE (не включать).

Настройка внешнего вида

Определяет доступ к настройкам внешнего вида в меню настроек. Данное свойство имеет тип BOOL и может принимать значение TRUE (включать в меню настроек) или FALSE (не включать).

Сброс настроек

Определяет доступ к сбросу настроек в меню настроек. Данное свойство имеет тип BOOL и может принимать значение TRUE (включать в меню настроек) или FALSE (не включать).

Экспорт изображений

Определяет доступ к экспорту изображений в меню настроек. Данное свойство имеет тип BOOL и может принимать значение TRUE (включать в меню настроек) или FALSE (не включать).

Печать диаграммы

Определяет доступ к печати диаграммы в меню настроек. Данное свойство имеет тип BOOL и может принимать значение TRUE (включать в меню настроек) или FALSE (не включать).

Категория Текст диаграммы

Шрифт текста

Задается шрифт для всего текста на столбчатой диаграмме.

Категория Экспорт

Формат имени экспорта

Задается формат имени экспортируемого изображения столбчатой диаграммы.

Название

Описание

Имя

Определяет название пера, которое будет отображаться в Легенде.

Цвет столбца

Определяет цвет пера. При наведении мыши на свойство появляется кнопка: , после нажатия на которую открывается диалоговое окно Выбор цвета.

Значение

Настраивается связь между параметром и пером. В данное поле необходимо перетащить параметр, который требуется отображать на столбчатой диаграмме в случае, если перо было создано вручную. Если параметр был перетащен в поле столбчатой диаграммы, то данное свойство заполнится автоматически. Т.е. данное свойств обязательно должно быть задинамизировано.

Вид значения

Данная настройка отвечает за обработку параметра и конечный вид пера в режиме исполнения. Возможные варианты:

•Последнее - отображается последнее значение параметра на текущий момент.

•Среднее - отображается среднее арифметическое значение в рамках заданного интервала.

•Минимум - отображается минимальное значение в рамках заданного интервала.

•Максимум - отображается минимальное значение в рамках заданного интервала.

•Разница - отображается разница между первым значением текущего и следующего интервала.

По умолчанию имеет значение Последнее.

Видимость на диаграмме

Определяет видимостью пера в столбчатой диаграмме. Данное свойство может быть задинамизировано, т.е. зависеть от других элементов управления, созданных разработчиком проекта, либо от какой-то программы.
