При открытии окна, которое содержит столбчатую диаграмму, клиент визуализации отправляет запрос к исполнительной системе на получение архивных данных связанных с перьями параметров. Исполнительная система предоставляет данные для столбчатой диаграммы для параметров, которые архивируются из базы данных или из оперативной памяти (если данные еще не были переданы в базу данных). После запроса из архива данные некоторое время хранятся в кэше клиента визуализации, на случай повторных запросов (для оптимизации работы с архивом). Для параметров, которые не архивируются, данные накапливаются непосредственно в клиенте визуализации и могут быть доступны только пока открыто окно со столбчатой диаграммой, в течении непродолжительного времени.

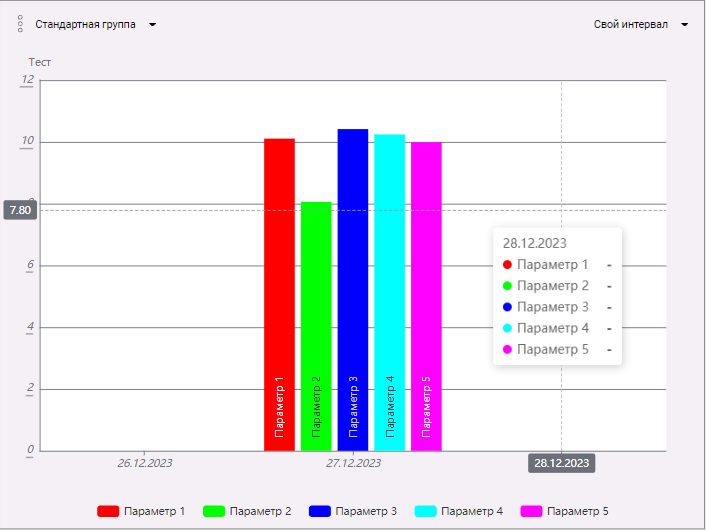

Внешний вид столбчатой диаграммы в клиенте визуализации:
Панель инструментов тренда
В верхней части столбчатой диаграммы находится панель инструментов. Назначение иконок панели инструментов:
Элемент |
Название |
Назначение |
|
Меню настроек |
Основной элемент управления столбчатой диаграммы. При нажатии открывает выпадающий список с настройками диаграммы. Полное описание элемента смотрите в соответствующем разделе. |
|
Список групп перьев |
Данный элемент позволяет добавлять пользовательские группы перьев, а также переключаться между ними. Описание работы с группами перьев смотрите в соответствующем разделе. |
|
Список стандартных интервалов |
Данный элемент позволяет выбрать стандартный интервал для текущей диаграммы. Каждый интервал имеет свое деление по оси X: •Последний год - месяц •Последние полгода - месяц •Текущий месяц - неделя •Последняя неделя - день |
Легенда столбчатой диаграммы
Под осью X может отображаться легенда. Ее видимость определяется соответствующим свойством столбчатой диаграммы.
Вид легенды:
Легенда содержит в себе все перья, находящиеся в текущей группе.

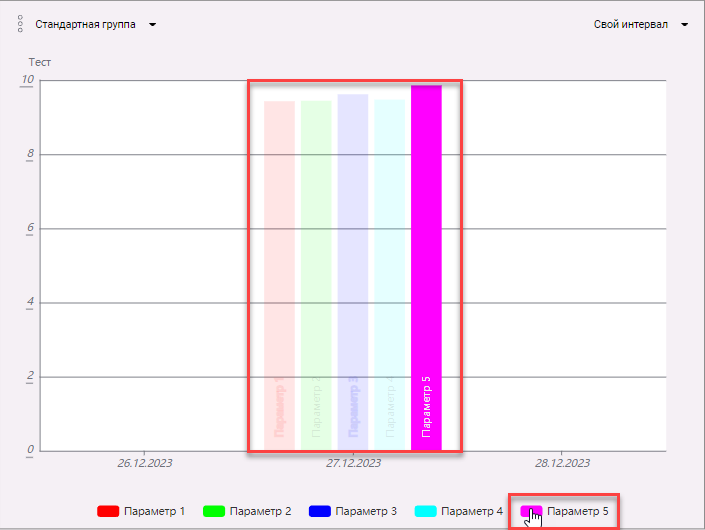

Если навести курсор на нужное перо, то оно выделится на фоне остальных перьев в области построения:

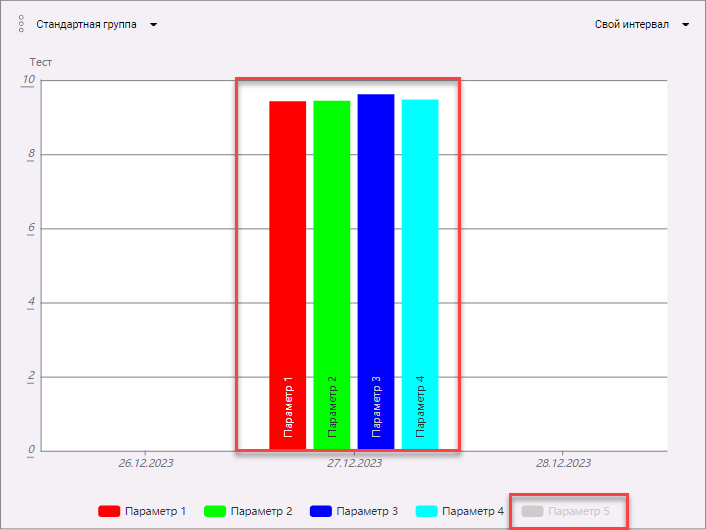

Нажав на перо ЛК мыши можно отключить его видимость на диаграмме. В этом случае перо в легенде окрасится в серый цвет и пропадет из области построения:
Область построения
Область построения для столбчатой диаграммы представляет собой пространство, в котором отрисовываются столбцы, размещенные вдоль оси X и представляющие значения архивируемых параметров. Каждый столбец отображается в соответствии с его высотой. Высота столбца соответствует выбранному виду значению параметра.
Ось Х
Ось Х (ось даты и времени) находится под областью построенния. На ней отмечены время начала и окончания отображаемого интервала и несколько промежуточных точек. Внешний вид оси Х можно определить в панели свойств столбчатой диаграммы.
Ось Y
Ось Y (ось значений) находится слева от области построенния. Для формирования шкалы оси Y рекомендуется использовать настройку Автомасштабирование. Также для оси Y можно задать подпись. Внешний вид оси Y и ее подписи можно определить в панели свойств столбчатой диаграммы.
Курсор выделенной позиции
Курсор выделенной позиции - это пересечение вертикальной и горизонтальной линии, пересекающих всю область построения. Появляется при наведении мышью на область построения. Под курсором отображается значение времени в месте установки курсора. Слева от курсора появляется область, в которой отображаются значения перьев в точке установки курсора. Внешний вид курсора выделенной позиции указывается в в панели свойств столбчатой диаграммы.
