Меню настроек является основным инструментом для управления столбчатой диаграммы при работе проекта в режиме исполнения. Для включения отображения меню и настройки его состава необходимо настроить панель свойств столбчатой диаграммы. Чтобы открыть меню нужно нажать ЛК мыши по кнопке
.
Внешний вид меню:
Описание основных элементов:
Название |
Описание |
Настройка группы |
Открывает диалоговое окно для настройки текущей группы перьев. Описание окна смотрите ниже. |
Выбрать интервал |
Открывает диалоговое окно для настройки пользовательских интервалов. Описание окна смотрите ниже. |
Вид диаграммы |
Открывает подменю для настройки внешнего вида диаграммы. Настройки производится путем включения/отключения нужного элемента диаграммы. Список элементов: •Сетка - отвечает за отображение сетки фона. •Шкала значений - отвечает за отображение шкалы (оси Y). •Автомасштабирование - включает/отключает настройку автомасштабирования. •Накопление - включает/отключает режим накопления. В этом режиме все перья в делении изображаются в виде одного столбца, а их значения суммируются. Сами перья внутри группы отсортированы в зависимости от доли занимаемой от общей суммы. |
Сбросить настройки |
Данный элемент отвечает за сброс всех настроек столбчатой диаграммы до значений установленных в панели свойств в режиме редактирования проекта. |
Сохранить изображение |
При нажатии сохраняет текущее состояние столбчатой диаграммы в графическом файле. Формат имени сохраняемого файла задается в настройке Формат имени экспорта в панели свойств столбчатой диаграммы. |
Печать |
Открывает диалоговое окно для печати текущего состояния столбчатой диаграммы. |

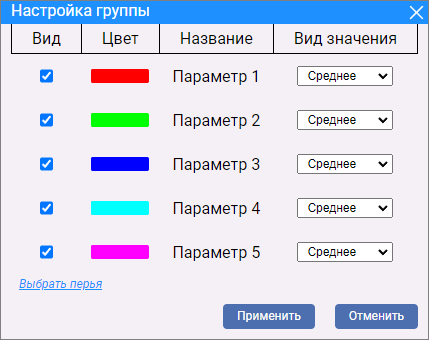

Настройка группы
На данном окне можно настроить параметры отображения для текущей группы перьев.
Внешний вид окна:
Описание основных элементов окна:
Название |
Описание |
Вид |
Отвечает за отображения пера в области построения диаграммы. Данное свойство имеет тип BOOL и может принимать значение TRUE (отображать) или FALSE (не отображать). |
Цвет |
Задается цвет для пера. При нажатии ЛК мыши на текущий цвет открывается окно выбора цвета. |
Название |
Отображается имя пера. |
Вид значения |
Данная настройка отвечает за обработку параметра и конечный вид пера. Возможные варианты: •Последнее - отображается последнее значение параметра на текущий момент. •Среднее - отображается среднее арифметическое значение в рамках заданного интервала. •Минимум - отображается минимальное значение в рамках заданного интервала. •Максимум - отображается минимальное значение в рамках заданного интервала. •Разница - отображается разница между первым значением текущего и следующего интервала. По умолчанию имеет значение Последнее. |
Выбрать перья |

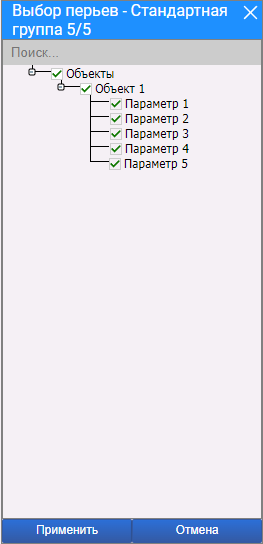

При нажатии ЛК мыши открывает окно выбора перьев для текущей группы:
|
Применить |
Применяет все внесенные изменения и закрывает окно настройки группы перьев. |
Отменить |
Отменяет все внесенные изменения и закрывает окно настройки группы перьев. |

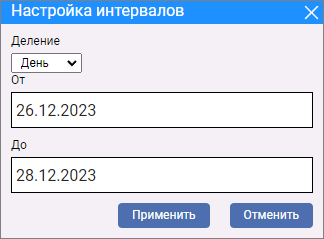

Настройка интервалов
На данном окне можно настроить отображаемый интервал для столбчатой диаграммы в режиме исполнения.
Внешний вид окна:
Описание основных элементов окна:
Название |
Описание |
Деление |
Определяется деление шкалы времени (оси Х). Возможные варианты: •Месяц •День •Час |
От |
Задается начало интервала. |
До |
Задается конец интервала. |
Применить |
Применяет все внесенные изменения и закрывает окно настройки интервалов. |
Отменить |
Отменяет все внесенные изменения и закрывает окно настройки интервалов. |
