Название

Рекомендации

Категория Общие

Как правило, для данного элемента эта категория не настраивается. Подробное описание данной категории приведено в соответствующем разделе.

Категория Задача

Задается период, с которым MasterSCADA 4D будет стараться получать значения из сервера. Определяется способ работы протокола при резервировании узла. Подробное описание категории приведено в разделе, описывающем настройку категории Задачи у протоколов.

Категория Настройки каналов

Задаются значения по умолчания для создаваемых каналов. В дальнейшем эти настройки у каналов можно будет изменить.

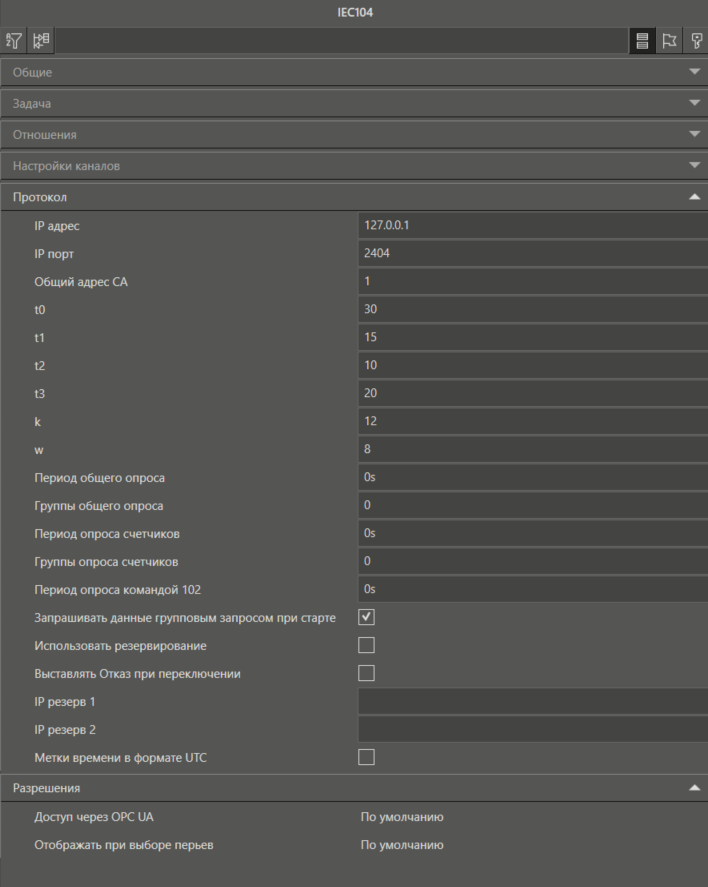

Категория Протокол

IP-адрес

IP-адрес сервера, который отправляет и получает данные от MasterSCADA 4D. Если подключение будет по этому каналу, то на выходе Текущий канал будет значение 0.

IP-порт

Номер порта сервера, по которому осуществляется подключение. Как правило, используется порт 2404

Общий адрес CA

Common address (адрес устройства)

t0

Таймаут при установлении соединения. Максимальный диапазон значения составляет  от 1 до 255 с точностью до 1 секунды. По умолчанию установлено наиболее часто используемое значение.

t1

Таймаут при посылке или тестировании APDU. Максимальный диапазон значения составляет от 1 до 255 с точностью до 1 секунды.  По умолчанию установлено наиболее часто используемое значение.

t2

Таймаут для подтверждения в случае отсутствия сообщения с данными t2<t1. Максимальный диапазон значения составляет от 1 до 255 с точностью до 1 секунды.  По умолчанию установлено наиболее часто используемое значение.

t3

Таймаут для посылки блоков тестирования в случае долгого простоя. Максимальный диапазон значения составляет от 1 до 255 с точностью до 1 секунды.  По умолчанию установлено наиболее часто используемое значение.

k

Максимальная разность между переменной состояния передачи и номером последнего подтвержденного APDU. Максимальный диапазон значений составляет от 1 до 32767 APDU  с точностью до 1 APDU.

w

Последнее подтверждение после приема w APDU.  Максимальный диапазон значений составляет от 1 до 32767 APDU  с точностью до 1 APDU. Значение w не должно быть более двух третей значения k.

Период общего опроса

Определяется период общего опроса (используется команда  <100>) Если установлено значение 0. то общий опрос использоваться не будет

Группы общего опроса

В данном поле перечисляются группы общего опроса. 0 - общий опрос, 1 - первая группа, 2 - вторая группа и т.д. Перечисление производится через запятую без пробелов - 0,12,11,9

Период опроса счетчиков

Определяется период опроса счетчиков параметров станции (если 0, запрос не генерируется), командой опроса <101>: C_CI_NA_1

Группы опроса счетчиков

В данном поле перечисляются группы опроса счетчиков. 0 - общий опрос, 1 - первая группа, 2 - вторая группа и т.д. Перечисление производится через запятую без пробелов - 0,1,2

Период опроса командой 102

Определяется период запроса команды считывания <102>: C_RD_NA_1 (если 0, запрос не генерируется). Данной командой производится считывание тегов, в настройках которых включен соответствующий параметр.

Запрашивать данные групповым запросом при старте

Определяет способ опроса данных при старте исполнительной системы. Если настройка включена, то при старте значения всех тегов устройства опрашиваются с помощью группового запроса (командами 100,101). В противном случае опрос при старте не производится, и сервер ожидает получения данных от станции (по изменению или по циклу отдачи), либо ответа на общий опрос.

Использовать резервирование

Включает функцию резервирования каналов связи. В протоколе IEC104 могут использоваться три канала для опроса данных:

•0 - основной канал (IP-адрес);

•1 - первый резервный канал (IP резерв 1);

•2 - второй резервный канал (IP резерв 2).

Важно! Нумерация каналов опроса в протоколе идет подряд. Если IP резерв 1 не будет указан, а IP резерв 2 будет, то тогда 1 каналу будет соответствовать адрес, указанный в IP резерв 2.

Переключение на резервный канал может осуществляться двумя способами:

•Вручную, для этого нужно указать номер резервного канала в параметре протокола Установить канал. Переключение вручную на другой канал возможно только при наличии связи.

•Автоматически, для этого нужно в параметре Установить канал указать значение -1. Исполнительная система отслеживает состояние связи с основным каналом, и если связь пропадает происходит переключение на резервный канал 1, в случае отказа резервного канала 1 - переключение на канал 2 и т.д по кругу. Автоматического возврата на основной канал при его восстановлении не происходит - это необходимо сделать вручную. Автоматическое переключение происходит если устройство закрыло соединение или обрыве TCP-соединения с ним.

Выставлять Отказ при переключении

Определяет - нужно ли выставлять "плохой" признак качества каналам, пока происходит переключение на резервный канал.

IP резерв 1

Первый резервный IP-адрес устройства, которое отправляет и получает данные от MasterSCADA 4D. Если подключение будет по этому каналу, то на выходе Текущий канал будет значение 1

IP резерв 2

Второй резервный IP-адрес устройства, которое отправляет и получает данные от MasterSCADA 4D. Если подключение будет по этому каналу, то на выходе Текущий канал будет значение 2

Метки времени в формате UTC

По умолчанию значение флага FALSE, в этом случае, при получении метки времени происходит преобразование из локального времени в формат UTC. При значении флага TRUE метка времени будет получаться по локальному времени.
