MasterSCADA 4D RT работает с теплосчетчиками VKT9 компании Теплоком по платформонезависимым протоколам, которые поддерживаются исполнительными системами, предназначенными для различных операционных систем.
Важно! По умолчанию протокол не входят в состав исполнительной системы. Стоимость и условия лицензирования этого протокола необходимо уточнять по электронной почте sales@masterscada.ru

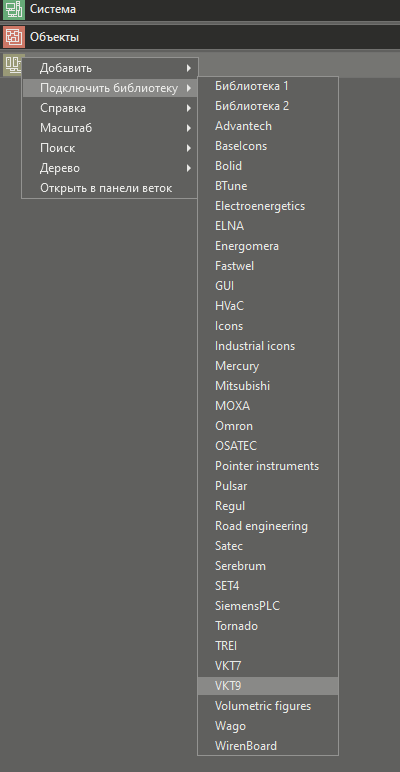

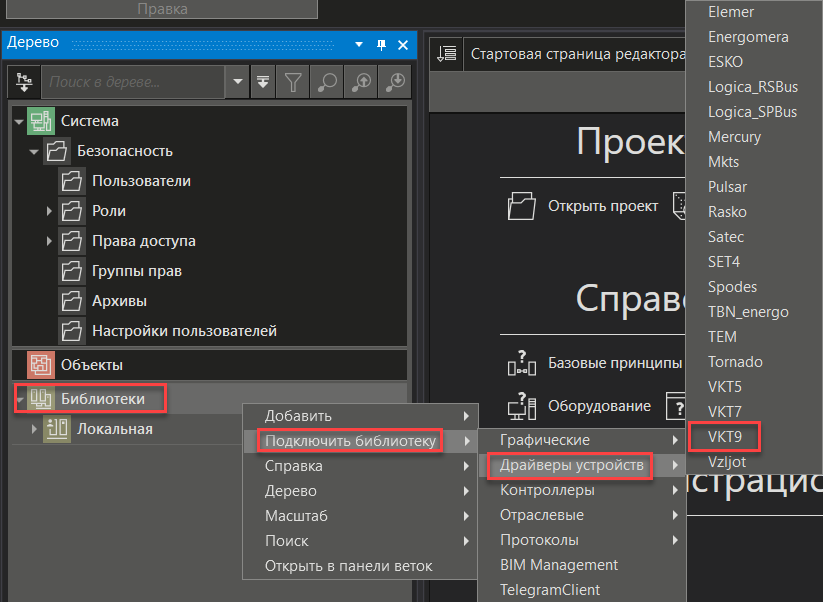

Для получения возможности использования теплосчетчиков VKT9 в проекте необходимо подключить соответствующую библиотеку:
В полном дереве библиотека VKT9 имеет вид:
После этого в проект могут быть добавлены сначала протокол, а затем устройство, любым известным способом, например, при помощи контекстного меню узла, или с использованием контекстной панели, или путем перетаскивания элемента из библиотеки в дерево системы.

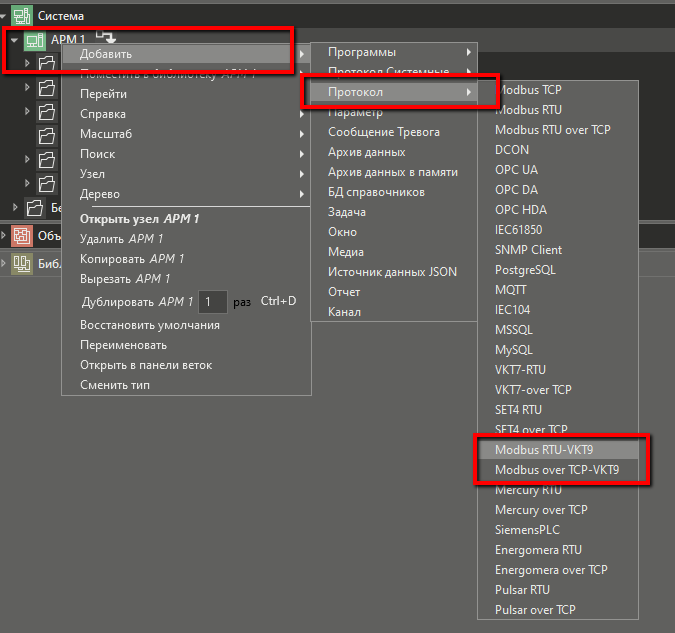

Рекомендуется добавлять элементы в проект при помощи контекстного меню:
Тип добавляемого протокола зависит от реального способа подключения теплосчетчика:
•Modbus RTU-VKT9 - если счетчик подключен по последовательному интерфейсу. Настройки этого протокола соответствуют настройкам Modbus RTU.
•Modbus over TCP-VKT9 - если счетчик подключен через конвертер Ethernet-COM. Настройки этого протокола соответствуют настройкам Modbus RTU over TCP

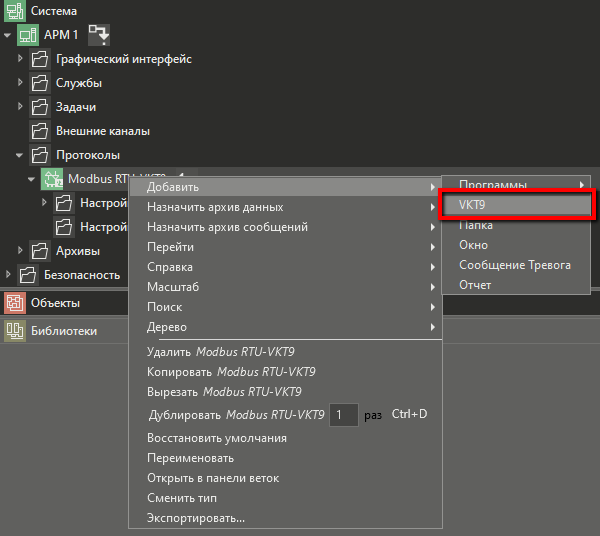

После этого, в настроенный протокол добавляется элемент, соответствующий теплосчетчику VKT9:

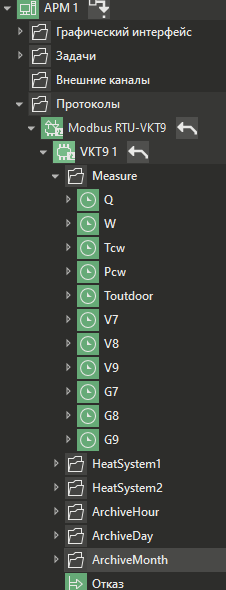

В дереве системы элемент VKT9 имеет вид:
Элемент VKT9 имеет выход Отказ, а также группы каналов, согласно его максимальной конфигурации. Подробное описание смотрите в разделе Тепловычислитель VKT9.
Если в опросе каких-либо каналов нет необходимости, то можно либо удалить их из конфигурации элемента VKT9 уже после добавления его в дерево системы, либо сначала создать экземпляр элемента VKT9 в пользовательской библиотеке, затем из его конфигурации удалить незадействованные каналы, после чего использовать в проекте уже новый видоизмененный библиотечный элемент.
Важно! У параметров каналов предназначенных для передачи архивных данных флаг Архивировать установлен по умолчанию. Если cнять флаг, то данные от прибора будут запрашиваться, но значение в канал поступать не будет.
Для корректной работы добавленного элемента необходимо настроить его панель свойств.
