Добавление модуля master
Для добавления модуля в интеллектуальную патч-панель необходимо перейти в карточку оборудования панели, после чего нажать на кнопку добавления оборудования

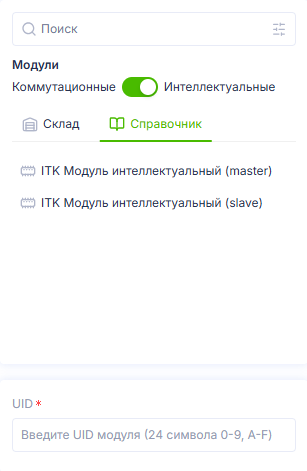

. Далее необходимо переключить тип отображаемых модулей для добавления в панель с коммутационных на интеллектуальные с помощью тумблера.
Теперь в списке возможного для добавления оборудования из справочника или склада отобразятся модули, подходящие для интеллектуальной панели, именуемые как master и slave.

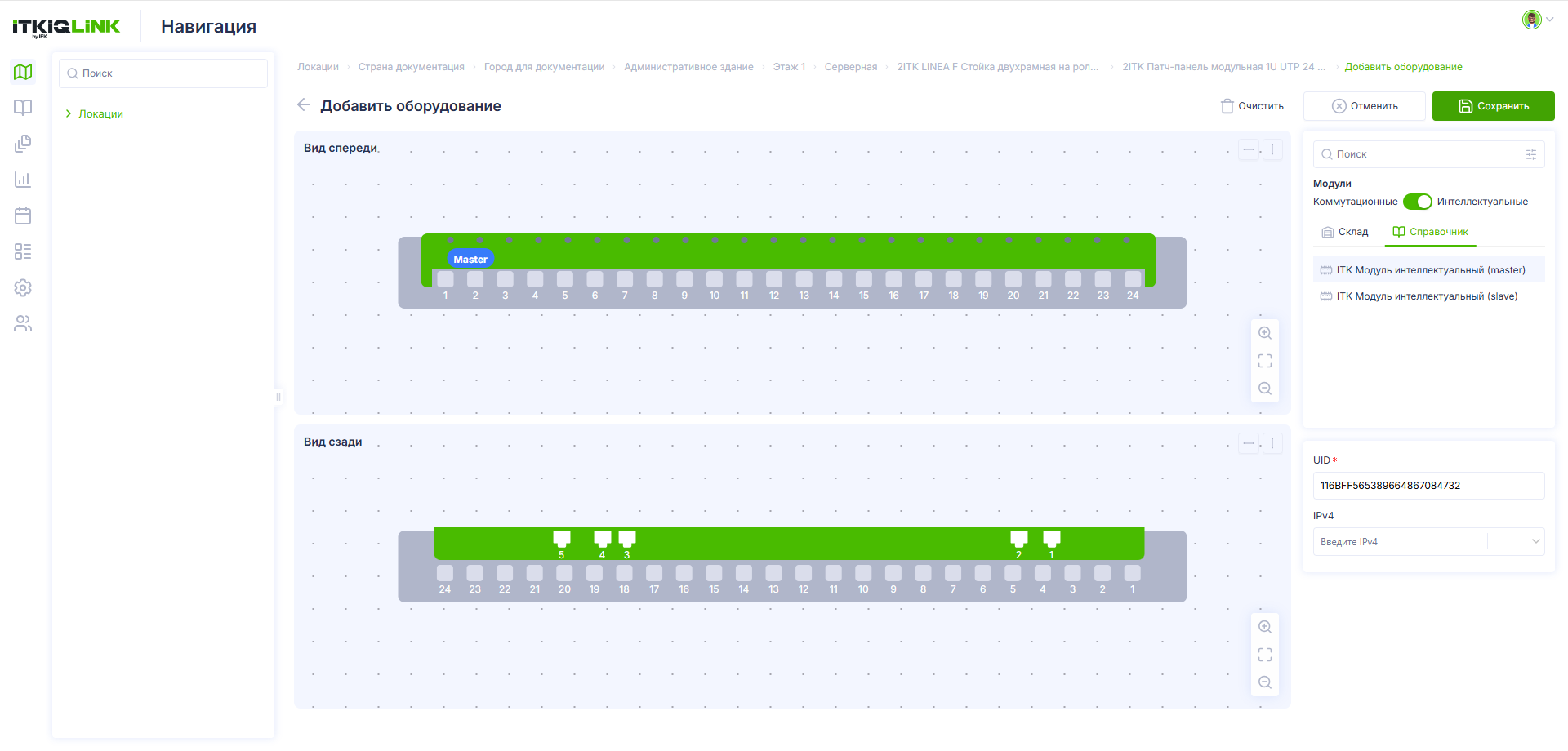

На текущем этапе нам наобходимо добавить модуль master. Для его добавления в панель в системе необходимо ввести UID, который отображен на маркировке физического оборудования такого же модуля. Далее нажимаем кнопку сохранить.
IP-адрес необязателен к заполнению на начальном этапе, его можно добавить перед самой работой с физическим оборудованием в редактировании характеристик в карточке оборудования модуля master.
Для корректной работы панели необходимо вставить в нее коммутационные модули определенного типа, для этого переходим в карточку оборудования панели и нажимаем на кнопку добавления оборудования .

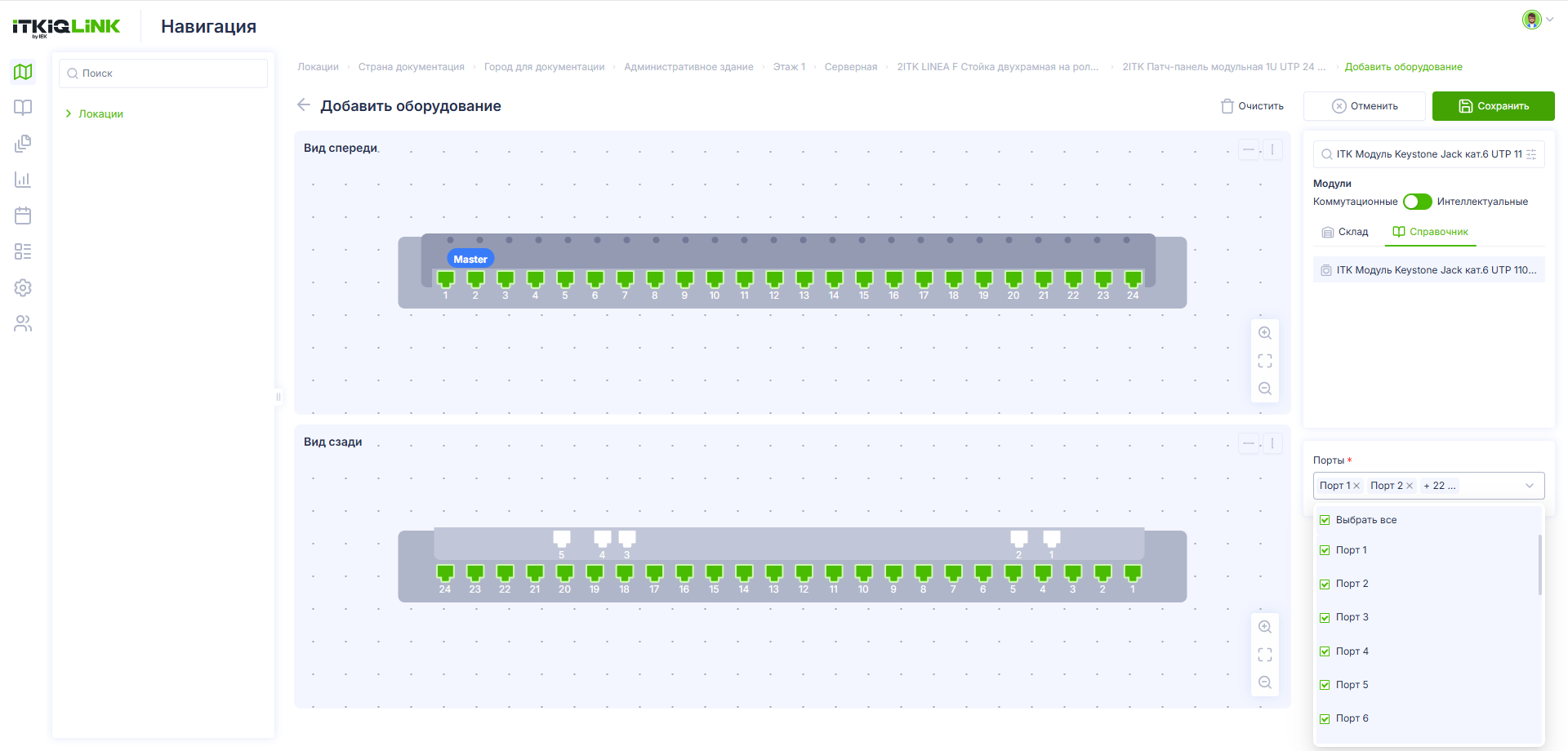

Тумблер должен быть переключен на коммутационные модули. Подходящие под панель коммутационные модули: от 1 до 24 модулей Keystone Jack черного цвета. Для примера возьмем модули CS1-1C06U-11-09 и расположим их во все порты. Затем сохраняем.
Аналогичные действия необходимо проделать для добавления модуля slave в другую панель.
Установка связи с драйвером
IP-адрес Интеллектуального модуля master необходим для установки связи панели с драйвером.
Для задания IP-адреса необходимо перейти в карточку оборудования Интеллектуального модуля master, редактирование характристик, раздел Сеть. Далее указать IP-адрес реального оборудования. После добавления IP-адреса система уведомит об установленной связи в карточке оборудования.
