Для работы интеллектуальной патч-панели необходимо настроить служебные соединения между модулями. Предварительно эти соединения должны быть настроены на физическом оборудовании.

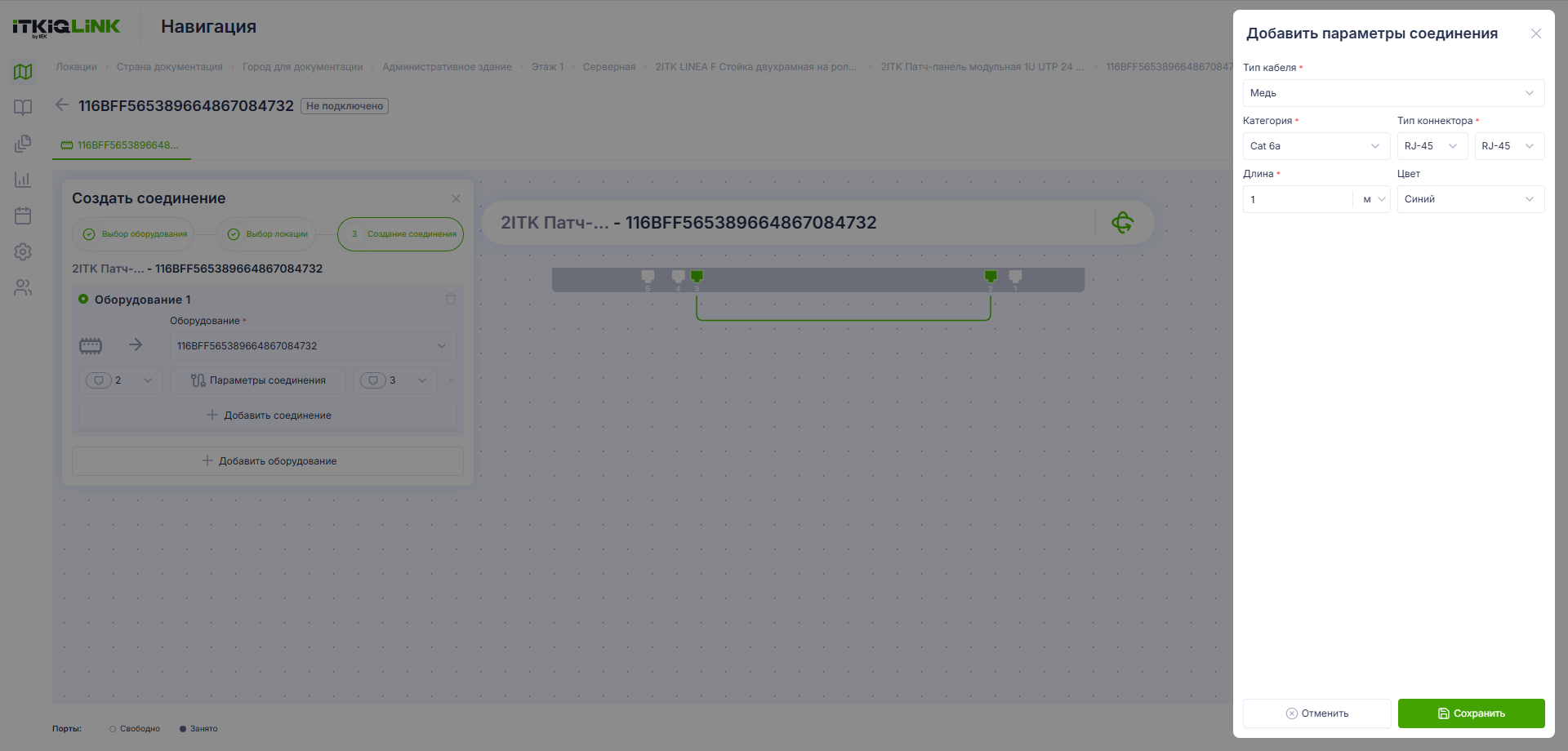

1 шаг. Соединение порта RS485-2 и порта RS485-3 на модуле master.
Параметры соединения выбираем стандартные для текущего типа.

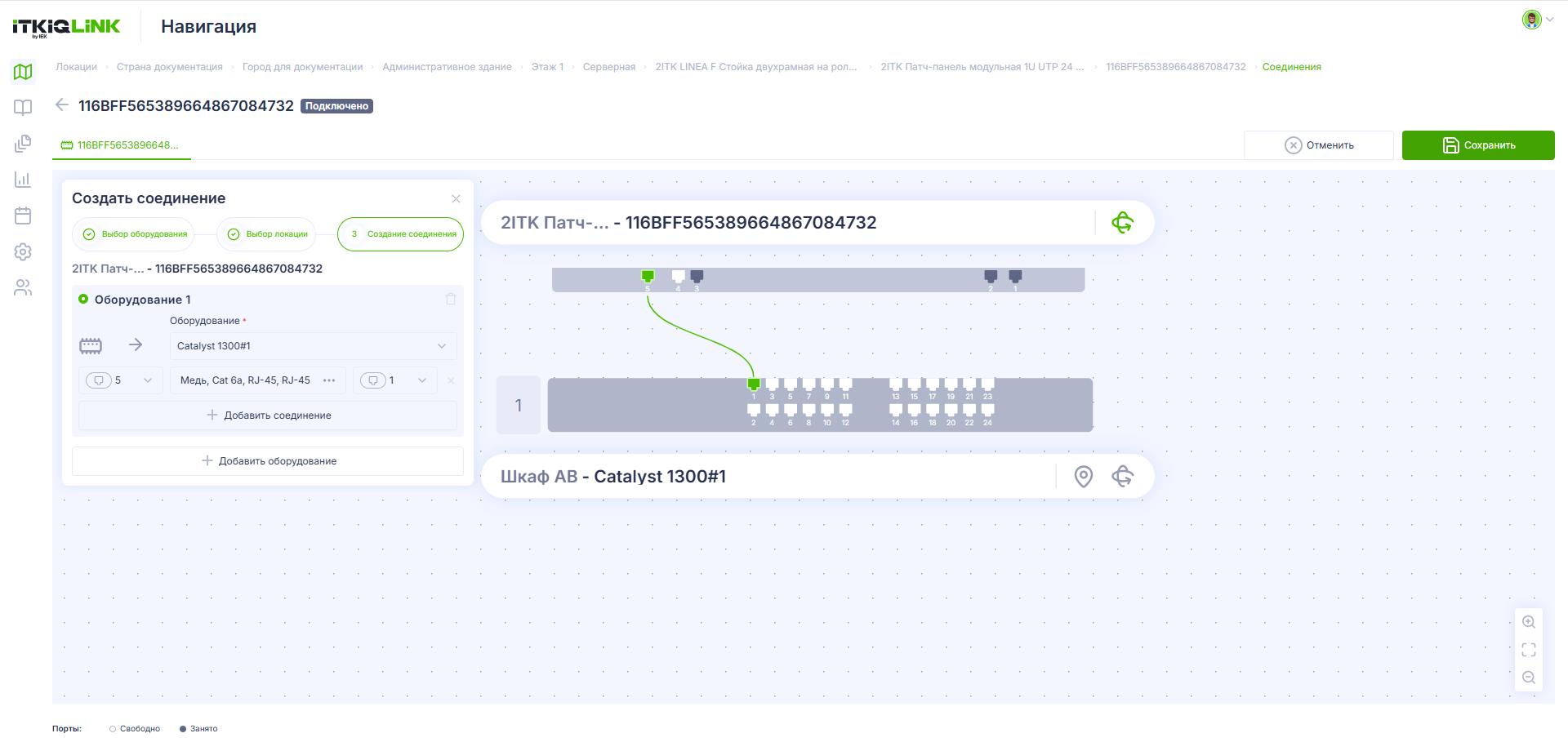

2 шаг. Соединение порта 5 (Ethernet) с коммутатором или сетевой розеткой. Параметры соединения стандартные.

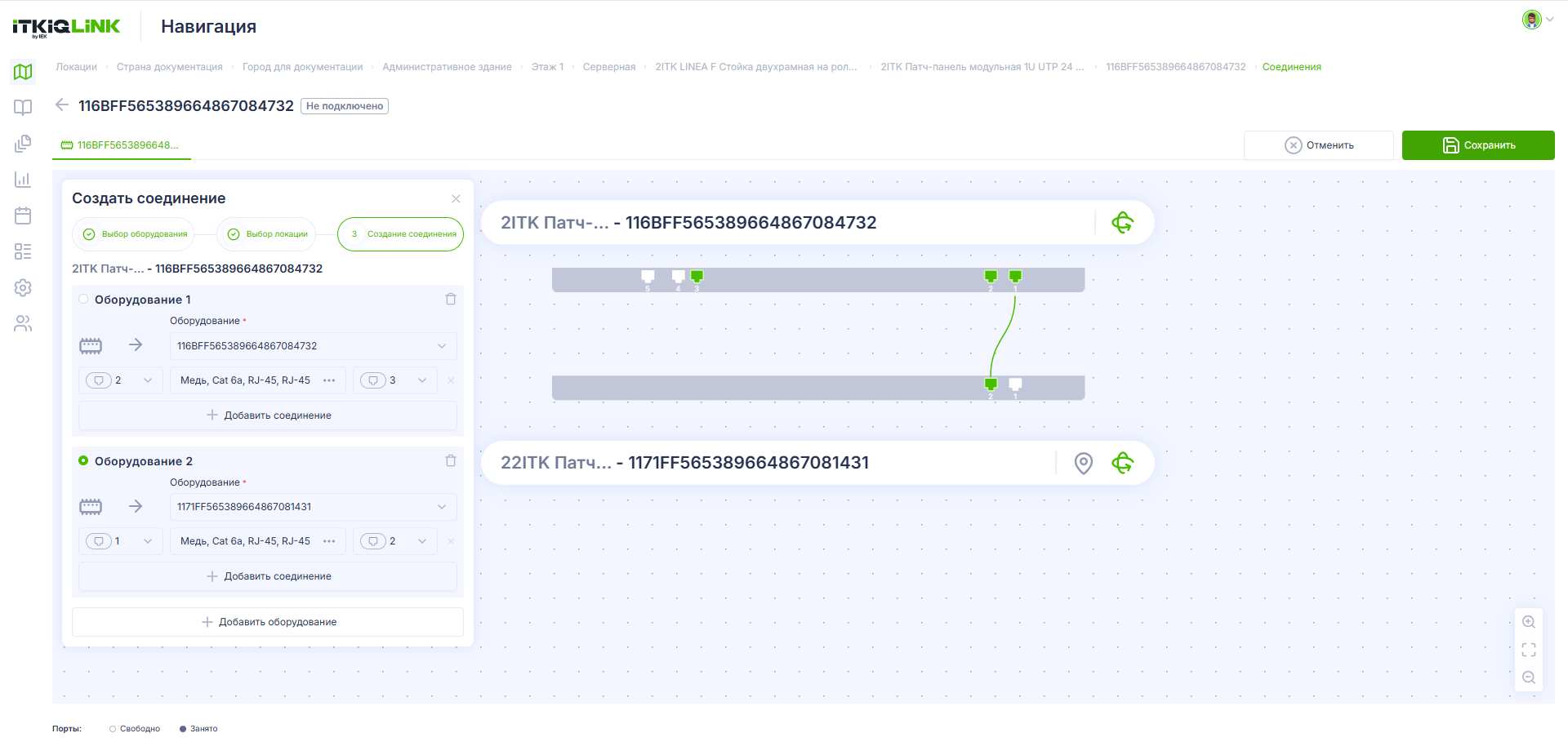

3 шаг. Соединение порта RS485-1 на модуле master и порта RS485-2 на модуле slave. Параметры соединение стандартные.
Важно: если требуется подключить более одного модуля slave, то соединить его необходимо по цепочке. Первый порт на модуле slave#1 соединяем со вторым портом на slave#2, Таким образом можно подключить до шести slave к одному порту на модуле master. Всего может быть две таких цепочки, вторая подключается к порту RS485-4 на модуле slave.

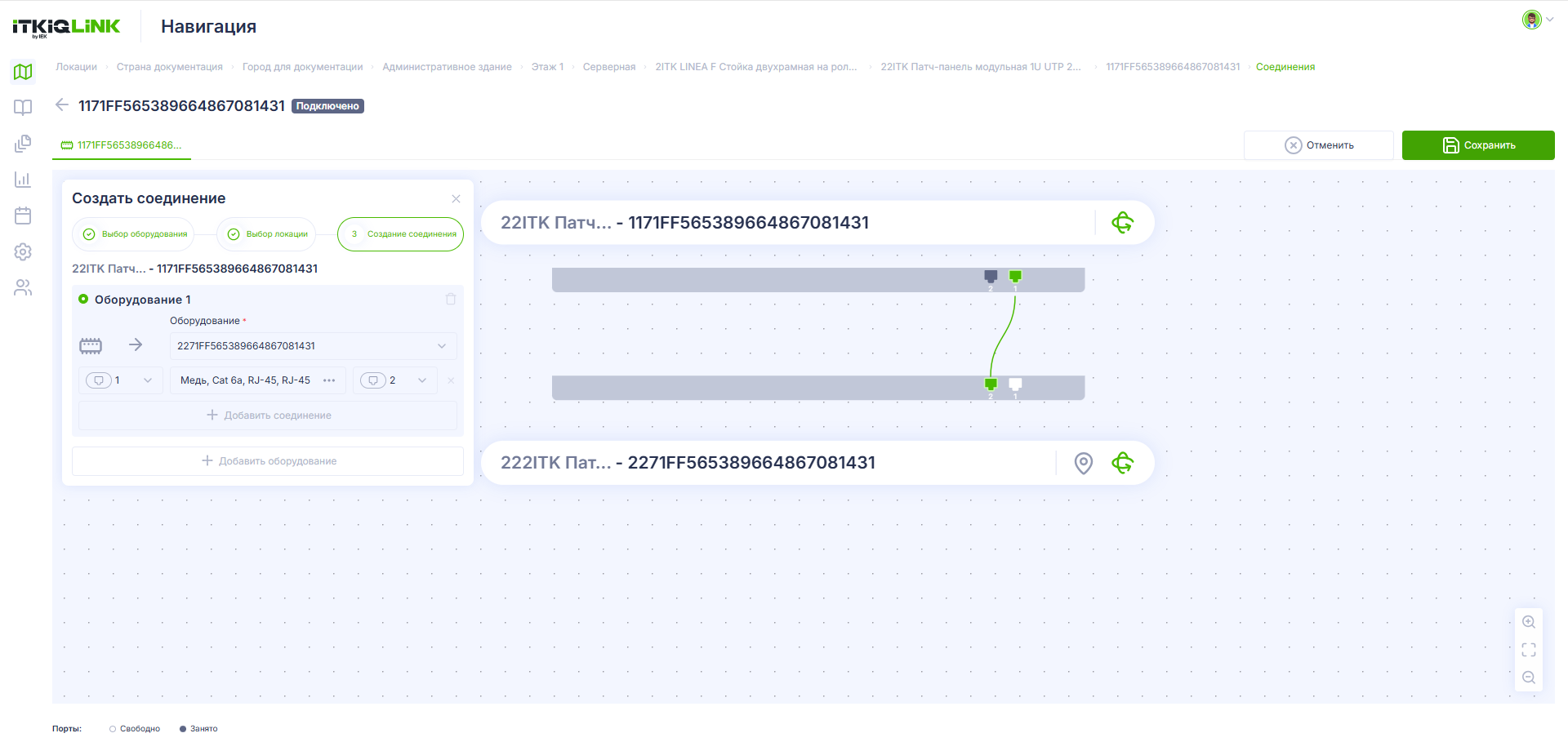

На скриншоте изображен пример продолжения цепочки соединений модулей slave. Параметры соединения стандартные.
Примечание: данный способ соединения рекомендуемый, но не является обязательным. Порт RS485-1 на модуле master можно соединить с портом RS485-1 на модуле slave. В свою очередь порты RS485-1 и RS485-2 на модуле slave могут быть подключены с модулем slave в любом порядке. Аналогичным образом можно подключить цепочку модулей slave к порту 4 на модуле master.
Примечание: соединения RS485 - это служебные соединения, которые отображаются в системе только в карточке оборудования. В контейнере и комнате отображаются сетевые соединения и соединение Ethernet порта на модуле master.
