Справочная информация о портовой емкости оборудования располагается на следующих страницах:
•страница просмотра соединений в комнате
•страница просмотра соединений в контейнере
•страница просмотра соединений карточки оборудования
Логика подсчета свободных/занятых портов:
1.Для пассивного оборудования в подсчете портов участвуют только порты фронт. Порты тыл не учитываются.
2.Для модульного оборудования учитываются только порты с установленными коммутационными модулями.
3.Для каждого типа активов информация о портах выводится отдельно.

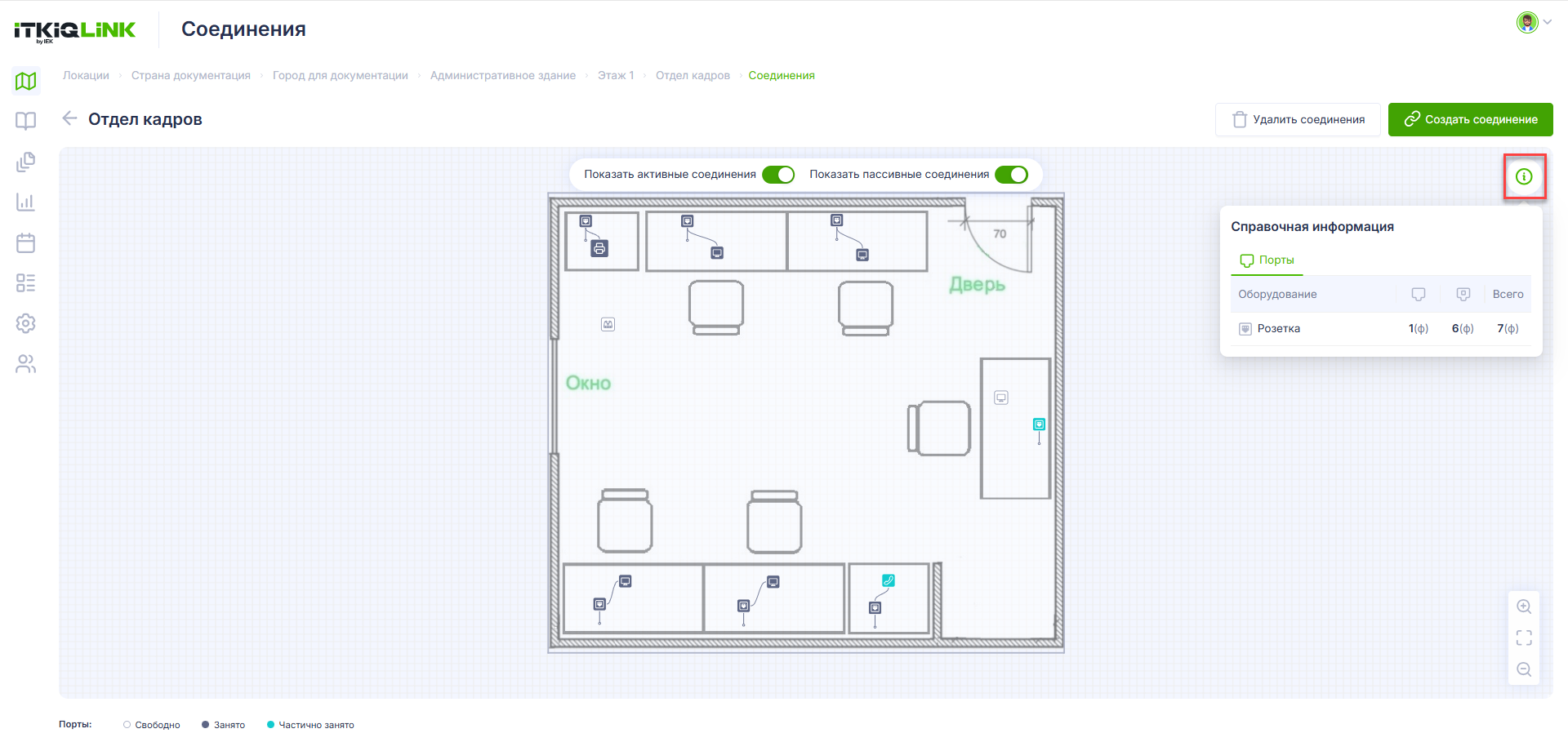

На примере комнаты в части экрана со справочной информацией находятся данные о количестве свободных и занятых портов розеток. Занятые порты отображаются с внутренним кругом на иконке, свободные - пустые.
Также справочная информация вынесена и на страницу соединений.

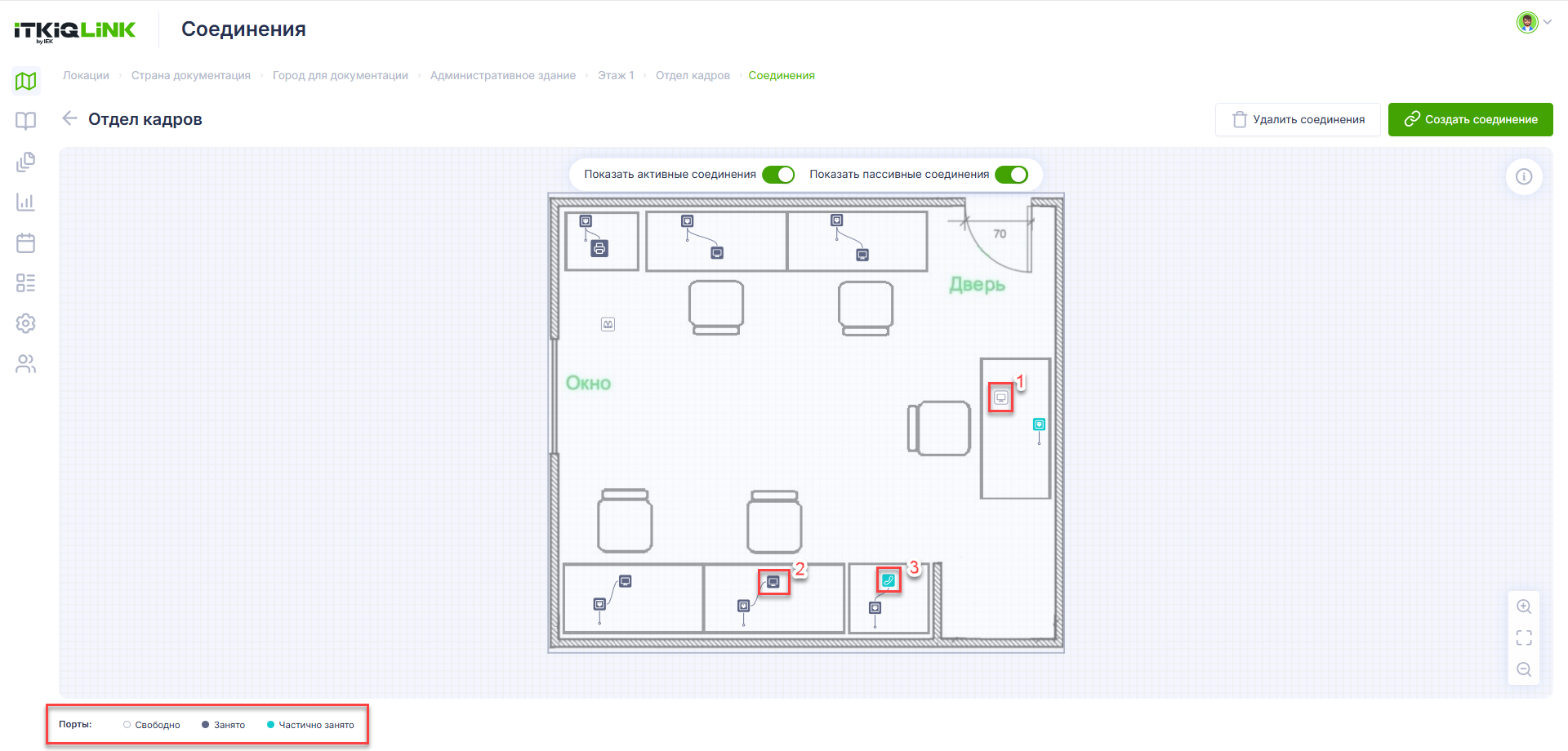

На странице соединений справочная информация о портовой емкости обозначена в виде подсветки иконок разным цветом в зависимости от статуса портов. На скриншоте приведен пример со всеми возможными вариантами наполненности портов. Пронумерованы в соответствующем порядке:
1.Свободно - иконки устройств, которые имеют все свободные порты, отображаются белым цветом
2.Занято - иконки устройств, у которых все порты заняты, отображаются темно-серым цветом
3.Частично занято - иконки устройств, которые имеют свободные порты при существовании занятых, отображаются бирюзовым цветом
Справочная информация о свободных и занятых портах контейнера находится на странице соединений.
При нажатии на кнопку

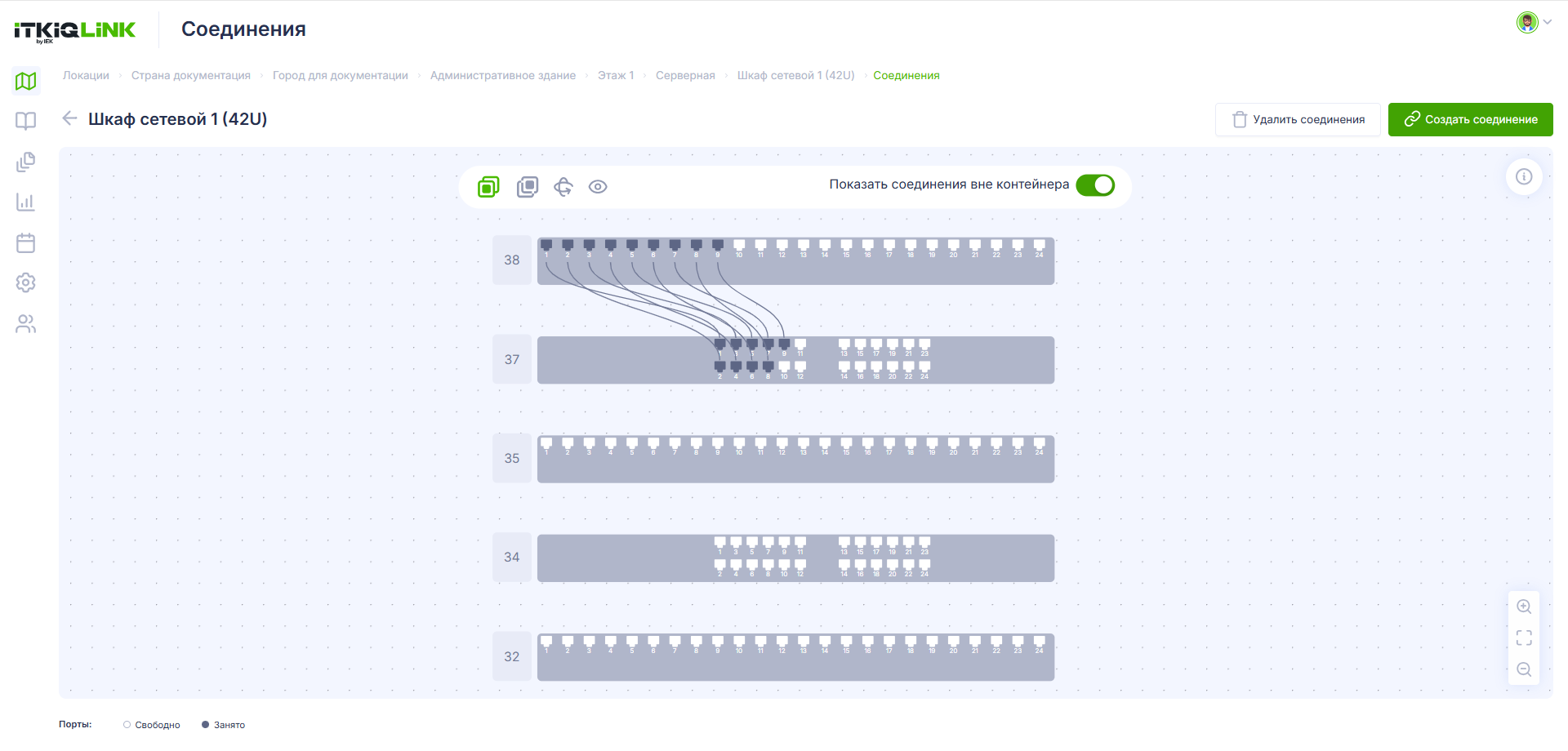

открывается справочная информация о портах и юнитах оборудования в контейнере:

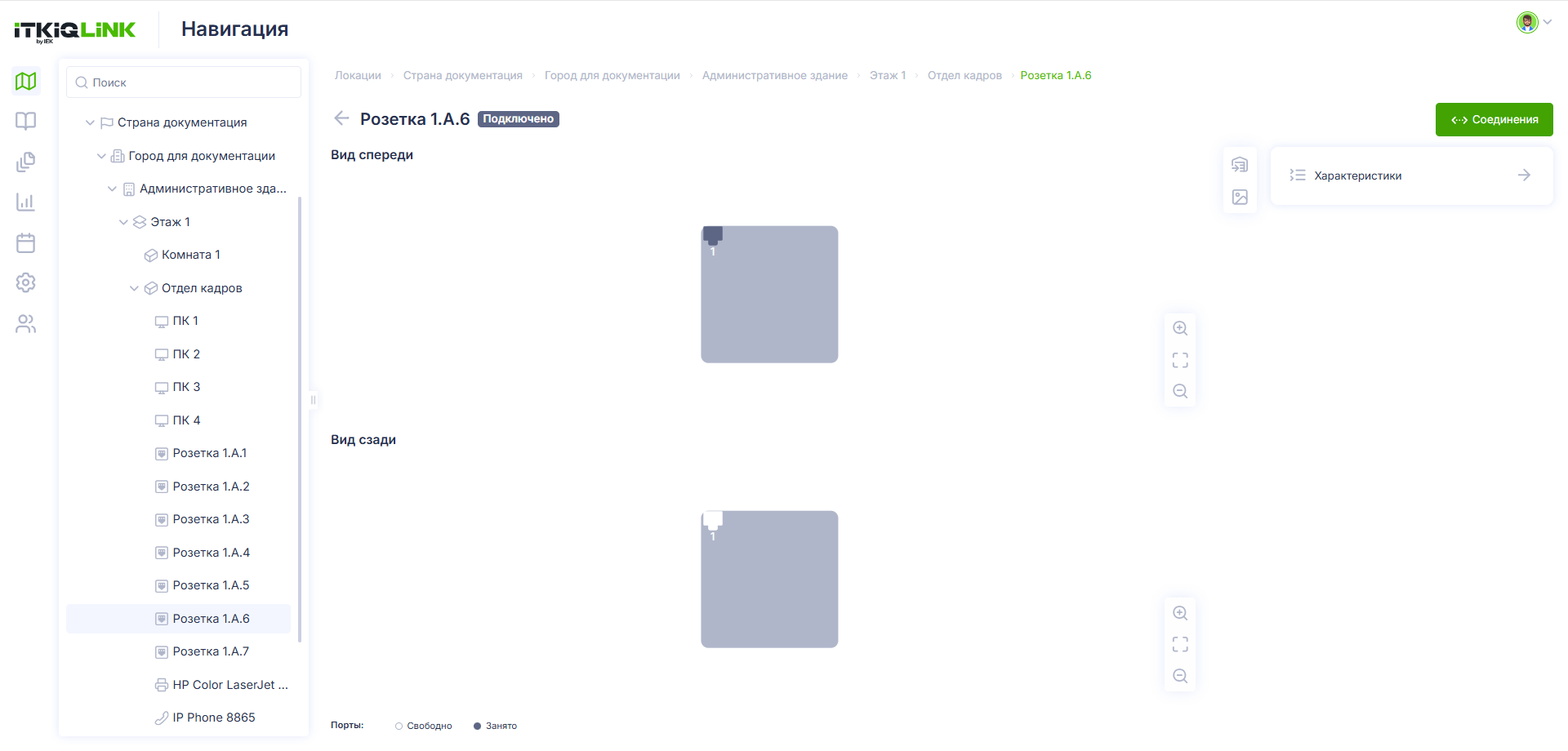

Для просмотра справочной информации о портовой емкости оборудования необходимо перейти в карточку оборудования. На примере розетки видим, что один из портов занят, а другой свободен.
На странице карточки оборудования пользователь может навести указатель мыши на порт для просмотра информации о нем. При наведении отображается информационный блок с характеристиками порта.
Состав отображаемой информации зависит от типа оборудования (активное или пассивное) и может включать:
•номер порта;
•интерфейс;
•категория;
•тип порта;
•статус.

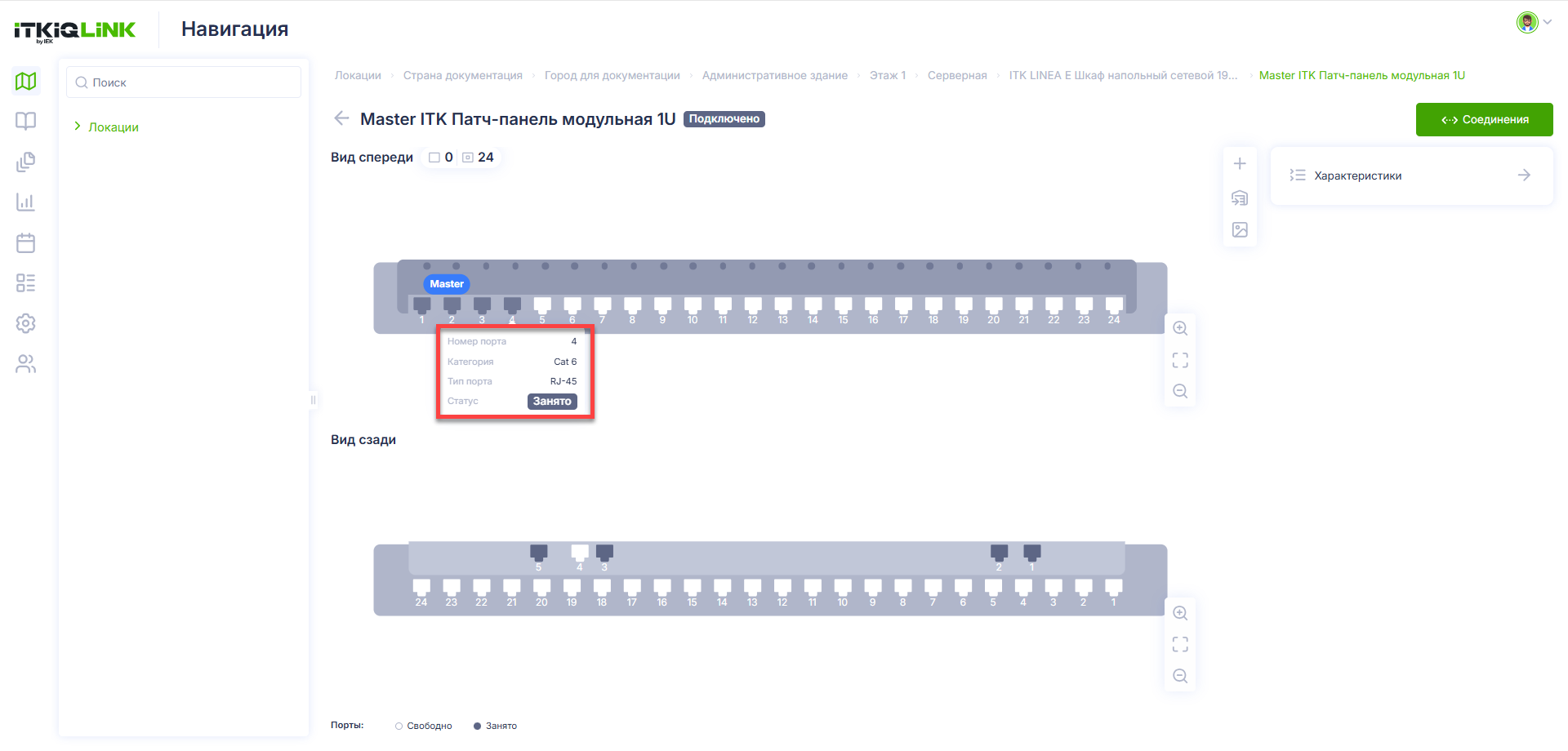

На скриншотах приведены примены отображаемой информации на интеллектуальной патч-панели и коммутатора:
