Закладка "Окончания" позволяет изменять начальные и конечные окончания объекта. Для 3-D объектов можно использовать 4 стиля окончаний, показанные ниже на примере цилиндра:[1]
•срез
•врезка (одного объекта в другой объект типа цилиндр)
• капсула (крышка)
•донце
Параметры стилей окончаний могут принимать значения из определенного диапазона:
ПАРАМЕТРЫ ОКОНЧАНИЙ |
ДИАПАЗОН ЗНАЧЕНИЙ |
Высота
|
Для капсулы: от 1 (эквивалентно срезу) до 100 (полусфера) Для донца: от -100 (наклон на нас) до 100 (наклон в обратную сторону) |

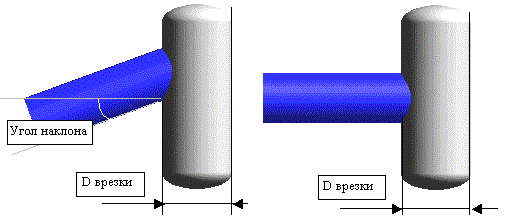

D (диаметр) врезки |
Измеряется в пикселях: от 1 до 999 |
Угол наклона |
От –60° до 60° |
Хотя наиболее удобным и быстрым способом задания этих параметров является визуальное проектирование, для более точной настройки используйте диалог "Свойства".

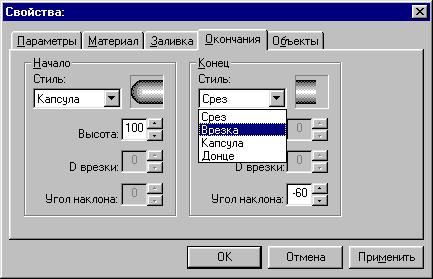

В диалоге "Свойства" выберите закладку "Окончания". На ней расположены две группы полей настройки окончаний объекта "Начало" и "Конец". Стиль окончания выбирается в выпадающем списке "Стиль", а настройки задаются в полях "Высота", "D врезки" и "Угол наклона".
В зависимости от стиля окончания и типа объекта некоторые из этих полей будут недоступны (подробное описание окончаний объектов см. далее в разделе "Специфические свойства 3-D объектов").
[1] Эти 4 типа присущи не всем объектам: например, у сегмента поворота нет донца, а у конуса - среза.
