Объект "Цилиндр используется для создания несложных объектов, таких как цистерны, бочки, танки, ректификационные колонны, отрезки трубопроводов и т.д.

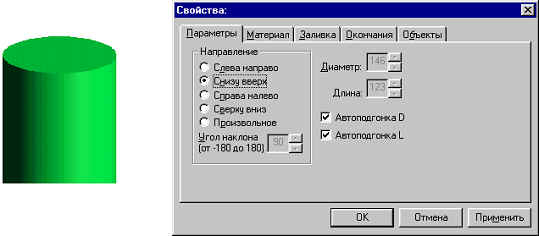

На рисунке ниже показан вид Цилиндра при значениях настроек, заданных на закладке "Параметры":
Поля настройки закладки "Параметры" Цилиндра :
СВОЙСТВО |
ОПИСАНИЕ |
Направление |
Направление оси цилиндра: сверху вниз, снизу вверх, слева направо, справа налево и произвольный угол поворота от -180° до 180° |
Диаметр |
Диаметр Цилиндра |
Длина |
Длина (высота) Цилиндра (без учета длины окончаний) |
Автоподгонка D |
Автоматическая подгонка диаметра под ширину рамки * |
Автоподгонка L |
Автоматическая подгонка длины под высоту рамки |
* - если направление оси Цилиндра выбрано произвольным, то флажок "Автоподгонка" недоступен.
Обратите внимание, что хотя в списке 3-D объектов нет сферы, она получается из объекта Цилиндр длиной в 1 пиксель и имеющего окончания типа капсула с высотой 100.
