Объект "Сегмент" используется для углов поворота трубопроводов, втулок, колец и т.д.

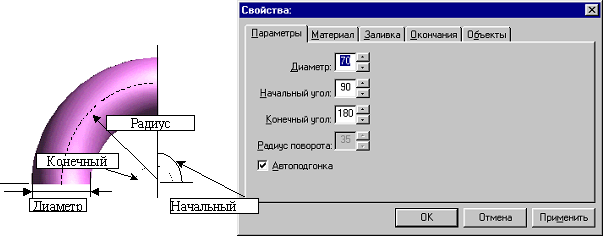

На рисунке ниже показан вид Сегмента при значениях настроек, заданных на закладке "Параметры":
Поля настройки закладки "Параметры" Сегмента:
СВОЙСТВО |
ОПИСАНИЕ |
Диаметр |
Диаметр Сегмента |
Начальный угол |
Угол между горизонтальной плоскостью и начальным окончанием (-180°; 180°) |
Конечный угол |
Угол между горизонтальной плоскостью и конечным окончанием (-180°; 180°) |
Радиус поворота |
Радиус дуги Сегмента |
Автоподгонка |
Автоматическая подгонка радиуса поворота для точного вписывания элемента в размер рамки |
Для данного объекта не определяется угол наклона стилей окончания "Срез" и "Врезка", отсутствует стиль "Донце".
