Объект "Трубопровод" позволяет легко создавать трубопроводы различной протяженности, диаметра и конфигурации.

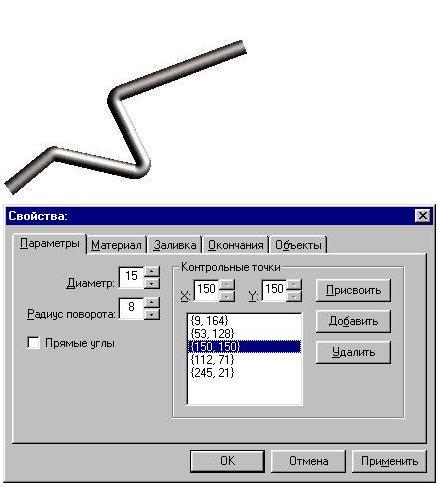

На рисунке ниже показан вид сегмента поворота при значениях настроек, заданных на закладке "Параметры":
Поля настройки закладки "Параметры" Трубопровода:
СВОЙСТВО |
ОПИСАНИЕ |
Диаметр |
Диаметр трубы Трубопровода |
Радиус поворота |
Аналогично сегменту поворота |
Прямые углы |
После установки этого признака все дополнительные отрезки Трубопровода будут прокладываться под прямым углом к предшествующим отрезкам |
Контрольные точки X |
Координаты (X; Y) точек построения Трубопровода |
Контрольные точки Y |
Количество контрольных точек Трубопровода неограниченно: их можно добавлять, удалить, править. Для этих целей используются кнопки: "Добавить" - добавление новой контрольной точки; "Удалить" - удаление выделенной контрольной точки; "Присвоить" - присвоение значений в полях ввода Х и Y координатам выбранной в списке контрольной точки.
Но гораздо удобнее добавлять, удалять, править контрольные точки в режиме визуального проектирования:
Активные точки бордового цвета показывают контрольные точки. Перемещая эти контрольные точки (нажать левую клавишу "мыши" и, не отпуская, передвинуть курсор "мыши" на нужное место) оператор может изменять вид трубы (корректировать углы сгиба).
Чтобы добавить новую контрольную точку выполните двойной щелчок "мышью" на мнемосхеме (новая точка добавляется в конец или начало трубы, в зависимости от того куда щелкнули "мышью"). Двойной щелчок на самом Трубопроводе добавляет новую контрольную точку в том месте куда щелкнули (между уже существующими точками трубы).
Удаление контрольной точки производится двойным щелчком "мышью" на уже существующей контрольной точке Трубопровода.
