С помощью объекта "Эллипсоид" легко создаются различные крышки, элементы химических аппаратов сложной формы и т.п.

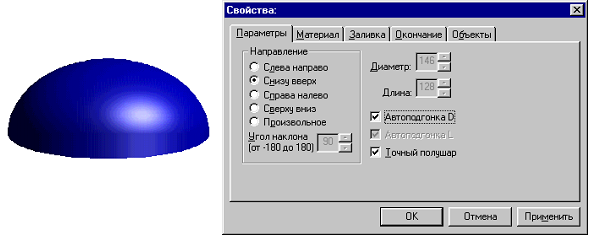

На рисунке ниже показан вид Эллипсоида при значениях настроек, заданных на закладке "Параметры":
Поля настройки закладки "Параметры" Эллипсоида:
СВОЙСТВО |
ОПИСАНИЕ |
Направление |
Направление оси Эллипсоида: сверху вниз, снизу вверх, слева направо, справа налево и произвольный угол поворота от -180° до 180° |
Диаметр |
Диаметр объекта |
Длина |
Длина объекта |
Автоподгонка D |
Автоматическая подгонка диаметра Эллипсоида под размеры рамки. Для произвольного направления объекта свойство недоступно |
Автоподгонка L |
Автоматическая подгонка длины Эллипсоида под размеры рамки. Для произвольного направления объекта свойство недоступно |
Точный полушар |
Построение Эллипсоида с одинаковой длиной и диаметром (полушара) |
Для данного объекта не определяется угол наклона стилей окончания "Срез", "Врезка" и "Донце".
