Объект "Усеченный конус" используется для создания сложных фигур, например, градирни ТЭЦ, домны, емкости и химического аппарата сложной формы (или его части), лампочки и т.п.

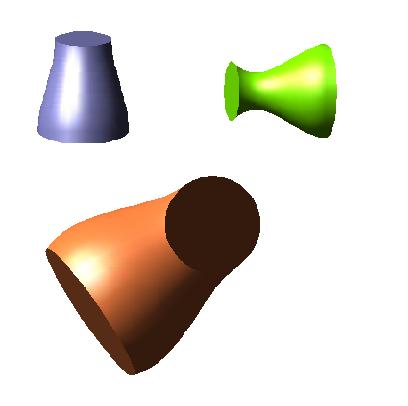

На рисунке ниже показан вид Усеченного конуса при значениях настроек, заданных на закладке "Параметры":

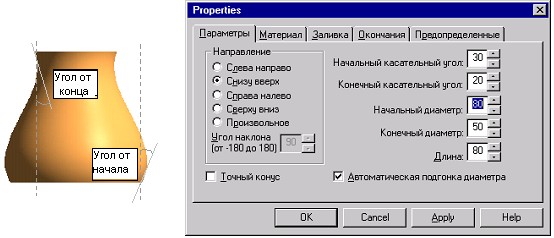

Поля настройки закладки "Параметры" Конуса:
СВОЙСВО |
ОПИСАНИЕ |
Направление |
Направление оси Конуса: сверху вниз, снизу вверх, слева направо, справа налево и произвольный угол поворота от -180° до 180° |
Точный конус |
Поверхность вращения образована прямой линией |
Угол от начала |
Угол между направлением оси конуса и касательной к образующей Конуса в начальной точке |
Угол от конца |
Угол между направлением оси Конуса и касательной к образующей конуса в конечной точке |
D начала |
Диаметр начальной части Конуса |
D конца |
Диаметр конечной части Конуса |
Длина |
Длина Конуса (без учета длины окончаний) |
Автоподгонка |
Автоподгонка диаметра Конуса под размер рамки с сохранением формы образующей. Недоступно при “произвольном направлении” оси. |
