Регулирующий клапан с импульсным управлением
Мнемоническое отображение функционального блока на мнемосхеме:
Символ динамического элемента регулирующего клапана состоит из двух элементов: собственно самого клапана, состоящего из двух треугольников соединенных вершинами, индикатора наличия привода управления от регулятора и поля индикации положения клапана в виде:
Здесь,
мнемоническое обозначение собственно клапана ,
индикатор состояния регулятора клапана.
Возможные варианты отображения состояния регулирующего клапана и его регулятора:
Отображение |
Состояние |
Поведение |
|
РК закрыт, регулятор в ДИСТАНЦИЯ (На странице свойств «Настройки» установлено: «Использовать Автомат» = ИСТИНА или «Использовать Каскад» = ИСТИНА) |
Ровный белый цвет |
|
РК закрыт, регулятор в АВТОМАТ или КАСКАД («Использовать Автомат» = ИСТИНА или «Использовать Каскад» = ИСТИНА) |
|
|
РК закрыт, регулятор в КАСКАД («Использовать Автомат» = ИСТИНА и «Использовать Каскад» = ИСТИНА) |
|
|
РК закрыт, регулятор в АВТОМАТ («Использовать Автомат» = ИСТИНА и «Использовать Каскад» = ИСТИНА) |
|
|
РК закрыт, регулятор в ДИСТАНЦИЯ («Использовать Автомат» = ИСТИНА и «Использовать Каскад» = ИСТИНА) |
|
|
РК закрыт, регулятор – аварийный переход в ДИСТАНЦИЯ («Использовать Автомат» = ИСТИНА и «Использовать Каскад» = ИСТИНА) |
|
|
РК закрыт, регулятор - аварийный переход в ДИСТАНЦИЯ («Использовать Автомат» = ИСТИНА или «Использовать Каскад» = ИСТИНА) |
|
|
РК открыт, регулятор в ДИСТАНЦИЯ («Использовать Автомат» = ИСТИНА или «Использовать Каскад» = ИСТИНА) |
|
|
РК открыт, регулятор в АВТОМАТ («Использовать Автомат» = ИСТИНА или «Использовать Каскад» = ИСТИНА) |
Ровный зеленый цвет |
|
РК открыт, регулятор в КАСКАД («Использовать Автомат» = ИСТИНА и «Использовать Каскад» = ИСТИНА) |
|
|
РК открыт, регулятор в АВТОМАТ («Использовать Автомат» = ИСТИНА и «Использовать Каскад» = ИСТИНА) |
|
|
РК открыт, регулятор в ДИСТАНЦИЯ («Использовать Автомат» = ИСТИНА и «Использовать Каскад» = ИСТИНА) |
|
|
РК открыт, регулятор – аварийный переход в ДИСТАНЦИЯ («Использовать Автомат» = ИСТИНА и «Использовать Каскад» = ИСТИНА) |
|
|
РК открыт, регулятор - аварийный переход в ДИСТАНЦИЯ («Использовать Автомат» = ИСТИНА или «Использовать Каскад» = ИСТИНА) |
|
|
Недостоверное состояние положения РК, регулятор в ДИСТАНЦИЯ («Использовать Автомат» = ИСТИНА или «Использовать Каскад» = ИСТИНА) |
|
|
Недостоверное состояние положения РК, регулятор в АВТОМАТ («Использовать Автомат» = ИСТИНА или «Использовать Каскад» = ИСТИНА) |
|
|
Недостоверное состояние положения РК, регулятор в КАСКАД («Использовать Автомат» = ИСТИНА и «Использовать Каскад» = ИСТИНА) |
|
|
Недостоверное состояние положения РК, регулятор в АВТОМАТ («Использовать Автомат» = ИСТИНА и «Использовать Каскад» = ИСТИНА) |
|
|
Недостоверное состояние положения РК, регулятор в ДИСТАНЦИЯ («Использовать Автомат» = ИСТИНА и «Использовать Каскад» = ИСТИНА) |
|
|
Недостоверное состояние положения РК, регулятор – аварийный переход в ДИСТАНЦИЯ («Использовать Автомат» = ИСТИНА и «Использовать Каскад» = ИСТИНА) |
|
|
Недостоверное состояние положения РК, регулятор – аварийный переход в ДИСТАНЦИЯ («Использовать Автомат» = ИСТИНА или «Использовать Каскад» = ИСТИНА) |
|
|
Присутствует сигнал аварии |
.Мигает красная рамочка. |
|
Выставлен запрет управления РК оператором. |
Зачеркнут красным крестом. Запрещены все операции, включая управление от защит, блокировок, АСР |

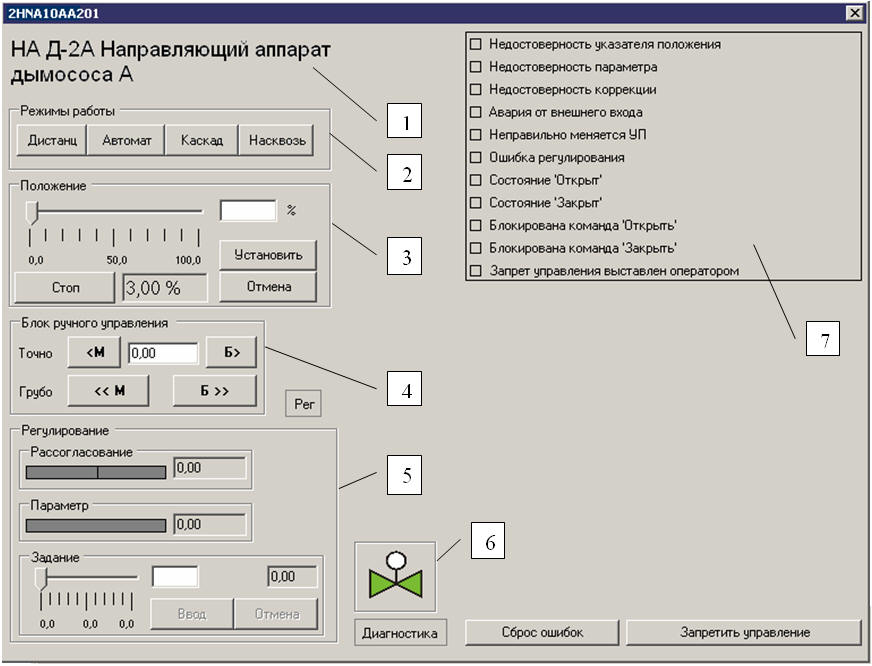

При клике мышью на динамическом элементе регулирующего клапана вызывается окно управления в виде:
Заголовок окна - KKS код механизма.
В поле окна:
1. Краткий технологический код и полное наименование механизма;
2. Кнопки задания режима работы регулятора;
3. Слайдер установки РК в заданное положение для быстрого управления клапаном мышкой и окно ввода значения УП через клавиатуру. При нажатии на кнопку «Установить» производится позиционирование клапана в заданное положение. Причем, при недостоверности сигнала указателя положения слайдер не работает. Кнопка «Стоп» отменяет все управляющие воздействия от оператора (в том числе и от блока ручного управления);
4. Блок ручного управления (БРУ) РК для управления перемещением клапана непосредственно оператором. Кнопки группы «Точно» используются для более тонкой настройки. Кнопки группы «Грубо» - для более грубой. Причем, последние рекомендуется использовать для быстрого перемещения ИМ на большие дистанции. Например, из положения ОТКРЫТ в ЗАКРЫТ, когда датчик УП выведен из строя;
5. Блок регулирования, в котором оператор имеет возможность устанавливать значение задания и отслеживать величину параметра. После установления нового значения задания необходимо нажать кнопку «Ввод»;
6. Мнемоническое изображение состояния РК и регулятора;
7. Панель диагностики состояния РК. Вызывается при нажатии кнопки «Диагностика».
Панель диагностики содержит индикаторы:
Панель |
Индикаторы |
Диагностика |
•Недостоверность указателя положения – входной сигнал от указателя положения имеет плохой признак качества; •Недостоверность параметра - сигнал параметра, поступающего на РК, имеет плохой признак качества; •Недостоверность коррекции – входной сигнал коррекции, поступающий на РК, имеет плохой признак качества; •Авария от внешнего входа - вход «Авария» = ИСТИНА; •Неправильно меняется УП; •Ошибка регулирования – возникает, если значение рассогласования превышает Допустимое отклонение в течение Контрольного времени регулирования; •Состояние «Открыт» - УП>Уставка КВО; •Состояние «Закрыт» - УП<Уставка КВЗ; •Блокирована команда «Открыть» - вход «Запрет Открыть» = ИСТИНА; •Блокирована команда «Закрыть» - вход «Запрет Закрыть» = ИСТИНА; •Запрет управления выставлен оператором - в окне управления нажата кнопка «Запретить управление». |
