Элемент управления

Описание

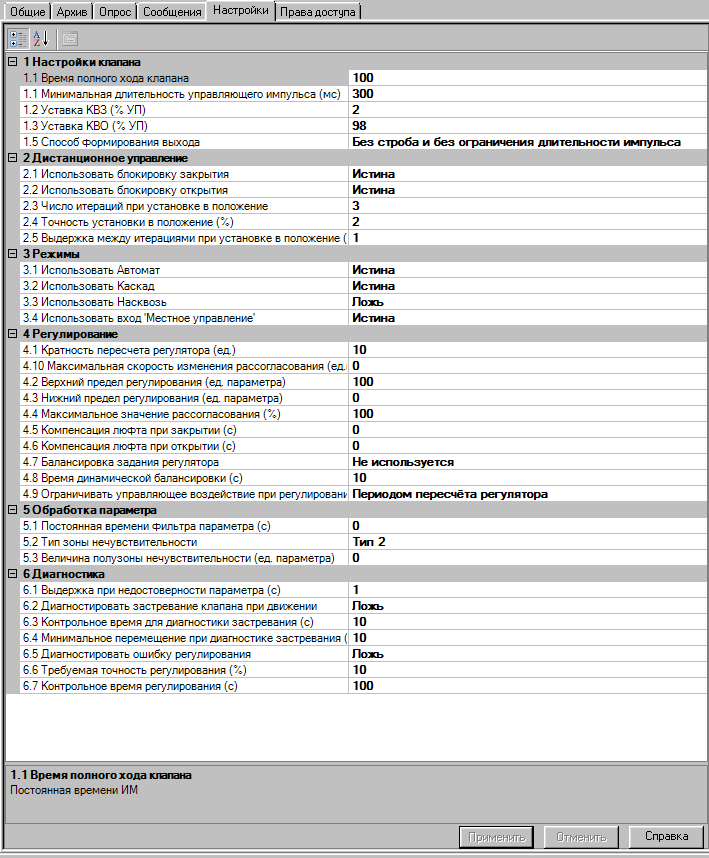

Группа"Настройки клапана"

•Время полного хода клапана -представляет собой полное время хода исполнительного механизма и используется для расчета управляющих импульсов, как при регулировании, так и при ручном управлении;

•Минимальная длительность управляющего импульса, мс -минимальная длительность управляющего импульса, которую может почувствовать ИМ;

•Уставка КВЗ - процентное значение превышения, которое сигналом УП воспринимается как состояние «Закрыт»;

•Уставка КВО -процентное значение превышения, которое сигналом УП воспринимается как состояние «Открыт»;

•Способ формирования выхода:

         - без строба и без ограничения длительности импульса;

         - без строба с ограничением длительности периодом ФБ;

          -со стробом -метод выделения некоторого интервала на      временной оси, шкале частот и т.п. для увеличения вероятности обнаружения полезных сигналов на фоне помех.

Группа "Дистанционное управление "

•Использовать блокировку закрытия -использовать/ не использовать вход «Запрет Закрыть»;

•Использовать блокировку открытия -использовать/ не использовать вход «Запрет Открыть»;

•Число итераций  при установке в положение;

•Точность установки в положение, %;

•Выдержка между итерациями при установке в положение, с.

Группа "Режимы"

•Использовать Автомат - использовать режим «Автомат». Отключение режима «Автомат» блокирует соответствующую кнопку в окне управления оператора.

•Использовать Каскад - использовать режим «Каскад». Отключение режима «Каскад» блокирует соответствующую кнопку в окне управления оператора.

•Использовать Насквозь - использовать режим «Насквозь».

•Использовать вход "Местное управление"-определяет использовать/не использовать вход «Местное управление». При наличии сигнала на данном входе все управление данным ФБ блокируется как от сигнала «Запрет управления».

Группа "Регулирование"

•Кратность пересчета регулятора - определяется как произведение периода опроса ФБ на кратность опроса ФБ и на  кратность выдачи ШИМ;

•Максимальная скорость изменения рассогласования;

•Верхний предел регулирования - максимальное значение задатчика;

•Нижний предел регулирования - минимальное значение задатчика;

•Максимальное значение рассогласования - максимальное по абсолютному значению рассогласование пропускаемое на регулятор. Если рассогласование превышает это значение, рассогласование принимается равным этому значению.

•Компенсация люфта при закрытии,с - длительность компенсационного импульса, выдаваемого при смене движения регулятора на закрытие. Учитывается только в режимах управления Каскад или Автомат.

•Компенсация люфта при открытии,с - длительность компенсационного импульса, выдаваемого при смене движения регулятора на открытие. Учитывается только в режимах управления Каскад или Автомат.

•Балансировка задания регулятора;

•Время динамической балансировки;

•Ограничивать управляющее воздействие при регулировании.

Группа "Диагностика"

•Выдержка при недостоверности параметра;

•Диагностировать застревание клапана при движении;

•Контрольное время для диагностики застревания-в режиме дистанционного управления во время движения при не изменение УП в течение контрольного времени фиксируется ошибка "неправильно изменяется УП";

•Минимальное перемещение при диагностике застревания-в режиме дистанционного управления во время движения при не изменение УП в течение контрольного времени на заданное приращение  фиксируется ошибка "неправильно изменяется УП";

•Диагностировать ошибку регулирования - определяет наличие контроля правильности регулирования;

•Требуемая точность регулирования, % - если за контрольное время регулирования Параметр не попадет в зону «задание +/- допустимое отклонение», то выдается сигнал Авария;

•Контрольное время регулирования, с - время, через которое ФБ выдаст сигнал Авария, если сигнал Параметр не войдет в зону допустимого отклонения от задания.

Группа "Обработка параметра"

•Постоянная времени фильтра  параметра,с- настроечный параметр фильтра в секундах;

•Тип зоны нечувствительности  -  используется при пересчете сигнала рассогласования. Включает 2 типа функций, вычисляемых по формулам:

•Величина полузоны нечувствительнности;
