Чтобы в контроллер была успешно загружена конфигурация для выполнения пользовательской программы, MasterSCADA должна установить связь с устройством.
Связь может осуществляться по 3 каналам.

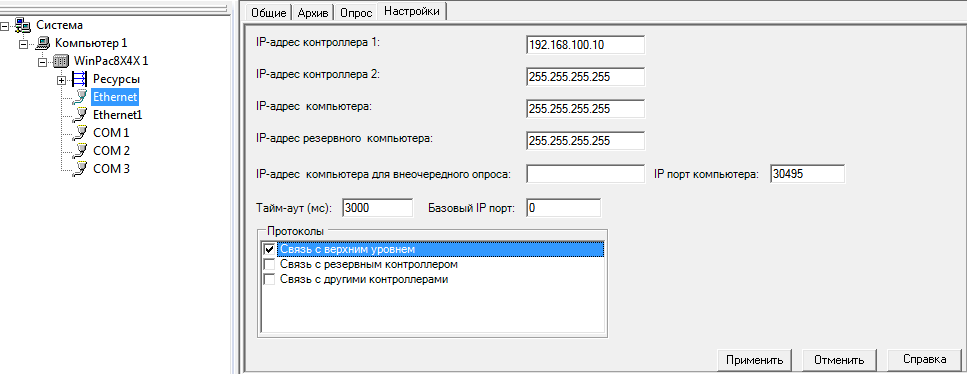

1. Ethernet - связь через различные локальные сети и Wi-Fi. Для настройки связи через данный канал связи, необходимо прописать в MasterSCADA у нужного порта Ethernet на закладке Настройки задать IP адрес этого контроллера и установить галочку "Связь с верхним уровнем".
2. Последовательные каналы связи - RS-232, RS-485. Связь через последовательную шину. При этом при обмене через RS-485 контроллеров на шине может быть несколько.

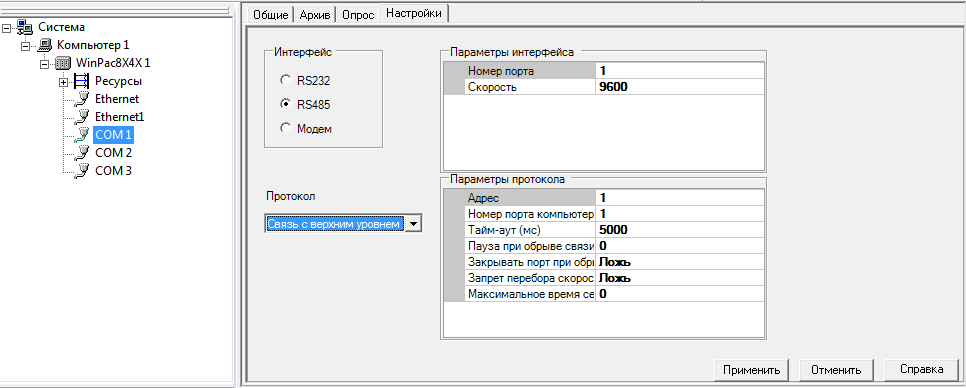

Для настройки связи через данный канал, необходимо у COM порта на закладке Настройки, через который будет идти связь, включить связь с верним уровнем и задать параметры обмена, а также указать номер порта на компьютере через который будет идти обмен.
3. Беспроводной канал связи GSM. Связь через CSD канал сотовой связи.
Для настройки обмена по данному каналу связи необходимо настроить связь с модемом на стороне контроллера и на стороне компьютера.

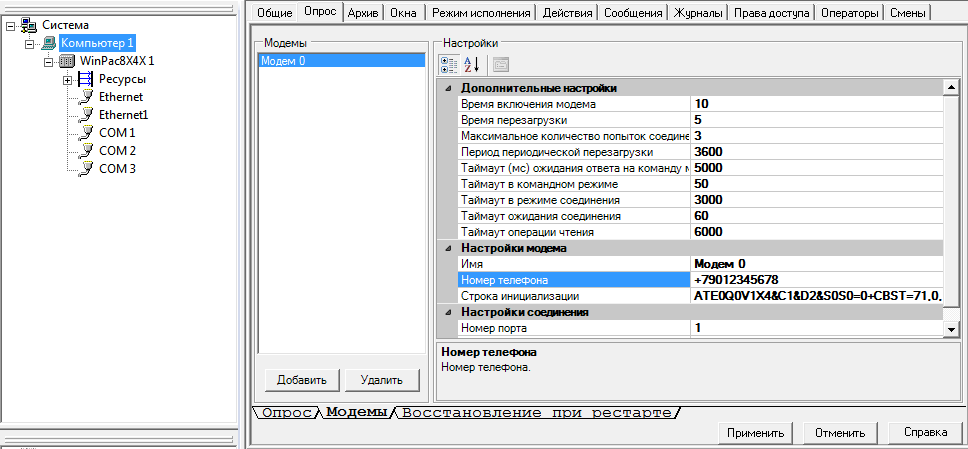

На стороне компьютера нужно сначала добавить модем, на вкладке Опрос - Модемы, указать номер СОМ порта к которому он подключен, номер телефона (если планируется инициативный дозвон с контроллера) и строку инициализации.

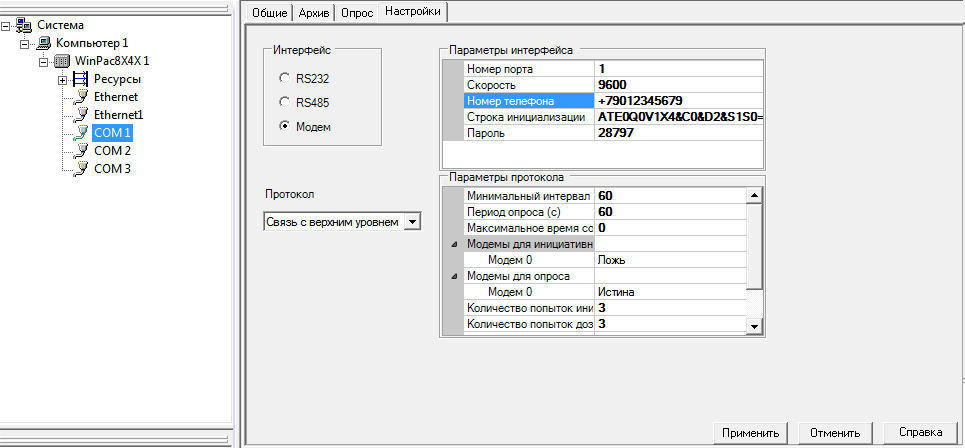

Затем необходимо настроить модем на стороне контроллера. Для этого нужно выделить СОМ порт, через который подключен модем. На закладке Настройки включить обмен через модем, включить связь с верхним уровнем, указать номер телефона и строку инициализации модема, а также указать какой из модемов компьютера будет использоваться для опроса данного контроллера.
См. также Соединение через GSM модем
