Изображение в мнемосхеме

<< Click to Display Table of Contents >>

Navigation:  Проект > Элементы дерева объектов > Палитра ФБ > Управление > Регулятор >

Изображение в мнемосхеме

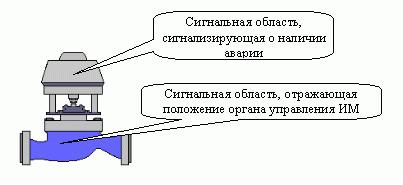

Для создания элемента управления в мнемосхеме, связанного с функциональным блоком ПИД-регулятор аналоговый, достаточно просто перетащить ФБ из дерева объектов в мнемосхему. Изображение ВФБ ПИД-регулятор аналоговый в мнемосхеме выглядит следующим образом:

Upravlenie_PID-regulator_PID_iz1

Изображение функционального блока имеет две сигнальные области, информирующих оператора о наличии аварии, а также о положении органа управления исполнительного механизма. Кроме того, изображение ВФБ в мнемосхеме сигнализирует о недостоверности входных данных и о пребывании ФБ в состоянии Блокировка.

Изображение ВФБ при аварии:

В состоянии неквитированной аварии, аварийная сигнальная область начинает мигать красным цветом. После квитирования мигание снимается:

Upravlenie_PID-regulator_PID_iz2

Отображение положения органа управления ИМ:

Положение органа управления определяется функциональным блоком в зависимости от данных на входах Открыт, Закрыт и Положение, и настройки Допустимое отклонение, задаваемой на странице свойств "Настройки", в соответствии со следующей таблицей:

СОСТОЯНИЕ

УСЛОВИЕ

ИЗОБРАЖЕНИЕ В МНЕМОСХЕМЕ

Полностью открыт

При наличии входа Положение:

100% - Положение < Допустимое отклонение

При отсутствии входа Положение и наличии входа Открыт:

Вход Открыт = "ИСТИНА"

Upravlenie_PID-regulator_PID_iz3

Промежуточное состояние

При наличии входа Положение:

Допустимое отклонение < Положение < 100% - Допустимое отклонение

При отсутствии входа Положение и наличии входа Открыт:

Вход Открыт = "ЛОЖЬ" И Вход Закрыт = "ЛОЖЬ"

Upravlenie_PID-regulator_PID_iz4

Полностью закрыт

При наличии входа Положение:

Положение < 0% + Допустимое отклонение

При отсутствии входа Положение и наличии входа Закрыт:

Вход Закрыт = "ИСТИНА"

Upravlenie_PID-regulator_PID_iz5

Внимание: Вход Положение имеет более высокий приоритет по отношению ко входам Открыт и Закрыт, поэтому, если вход Положение используется, то определение положения органа управления исполнительного механизма осуществляется исходя из данных на этом входе, вне зависимости от состояния входов конечных выключателей Открыт и Закрыт. При отсутствии входа Положение, положение органа управления определяется состоянием входов Открыт и Закрыт!

Цвет сигнальной области для состояния "Полностью открыт" соответствует настройке "Основной цвет потока", задаваемой на странице свойств "Цвет". Для промежуточного состояния цвет потока определяется автоматически (становится более светлым), исходя из цвета, заданного для состояния "Полностью открыт". Для состояния "Полностью закрыт" цвет сигнальной области серый.

Изображение ВФБ при блокировке:

В режиме блокировки текущее изображение дополняется черным прямоугольником:

Upravlenie_PID-regulator_PID_iz6

Отображение недостоверности данных:

При наличии признака недостоверности данных входов, изображение ФБ в мнемосхеме становится более бледным:

Upravlenie_PID-regulator_PID_iz7
