При нажатии в режиме исполнения левой кнопки мыши на изображении ВФБ в мнемосхеме открывается окно управления, вид которого показан ниже:

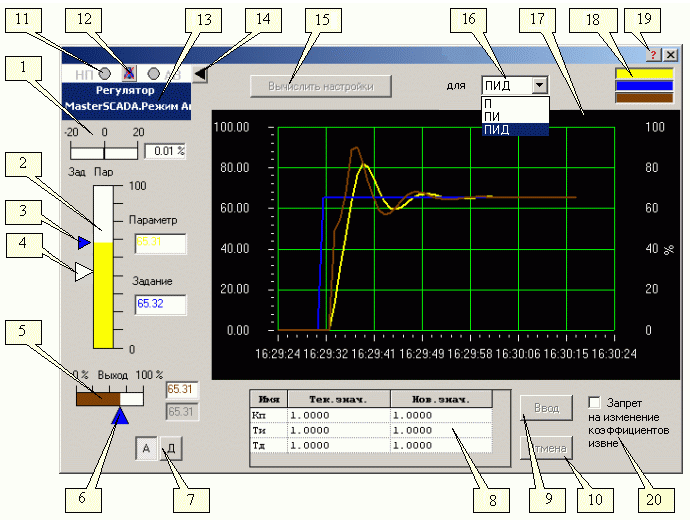

Описание элементов управления:
1.Индикатор "Рассогласование"; - отображает значение рассогласования (разность между Заданием и Параметром)
2.Индикатор "Параметр"; - отображает текущее значение Параметра
3.Индикатор "Задание"; - отображает текущее значение Задания
4.Слайдер "Задание"; - в режимах ПУ, Автомат и ДУ позволяет устанавливать значение Задания
5.Индикатор "Положение"; - отображает текущее значения положения клапана.
6.Слайдер "Управление"; - в режиме ДУ позволяет устанавливать значение выхода Управления
7.Кнопки переключения режимов - показываются доступные режимы. В режиме исполнения с помощью этих кнопок осуществляется переключение режимов.
8.Таблица ввода коэффициентов - в режиме исполнения позволяет вводить новые коэффициенты регулятора. В столбце "Текущие значения" выводятся действующие значения коэффициентов. Новые значения вводятся в ячейках столбца "Новые значения".
9.Кнопка "Ввод"; - по нажатию кнопки "Ввод" происходит ввод новых коэффициентов в формулу алгоритма ПИДа. Эта кнопка недоступна, если в таблице коэффициентов не были введены новые значения.
10.Кнопка "Отмена"; - при нажатии на эту кнопку отменяется ввод новых коэффициентов в таблице. При этом в столбце "Новые значения" таблицы устанавливаются текущие коэффициенты.
11.Индикаторы "Неисправность питания" и "Авария"; - Сигнализируют о Неисправности питания и Аварии соответственно. В неквитированном состоянии индикаторы мигают красным цветом. После квитирования индикаторы перестают мигать и горят красным цветом. После того как условия, вызвавшие появление состояний Авария и Неисправность питания перестают быть актуальными (на входе "Неисправность питания" устанавливается "ЛОЖЬ" и функциональный блок перестает выдавать сигнал "Авария"), индикаторы гаснут.
12.Кнопка "Квитировать"; - квитирование Неисправности питания и Аварии.
13.Заголовок окна управления - выводимый в заголовке текст задается на странице свойств элемента "Вид"
14.Кнопка "Открыть/Закрыть" тренд - с помощью этой кнопки, можно расширять окно управления зоной отображения тренда и таблицы ввода коэффициентов алгоритма ПИДа.
15.Кнопка "Вычислить настройки"; - активизирует функцию автоматического вычисления коэффициентов регулятора. При отсутствии опции настройки коэффициентов регулятора в комплекте поставки функция не вызывается.
16.В этом списке Вы можете выбрать тип регулятора, который планируется использовать после автоматического вычисления коэффициентов регулятора.
17.Тренд - позволяет в режиме исполнения просматривать значения Параметра, Задания и Положения в виде графика
18.Кнопки включения и отключения перьев тренда - Параметра, Задания и Положения. Цвет перьев задается на странице свойств элемента "Цвета" при настройке.
19.Кнопка открытия окна "Недостоверные данные"; - Эта кнопка появляется только в том случае, если на входы ФБ приходят недостоверные данные. При нажатии на эту кнопку открывается диалоговое окно, показывающее данные каких входов недостоверны.
20.Флаг "Запрет на изменение коэффициентов извне"; - Установленный флаг запрещает использовать коэффициенты, полученные со входов ФБ (К пропорц, Т интегр, Т диффер)
