ЭЛЕМЕНТ УПРАВЛЕНИЯ

ОПИСАНИЕ

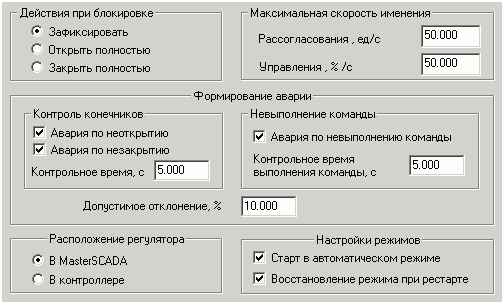

Группа "Действия при блокировке"

При переходе в состояние Блокировка выполняется выбранное действие:

•Зафиксировать – заморозить последнее перед переключением в состояние Блокировка значение выхода Управление

•Закрыть полностью- установить выход Управление = 0%

•Открыть полностью - установить выход Управление = 100%

Более подробную информацию по этой теме смотрите в разделе "Режимы работы"

Группа "Максимальная скорость изменения"

Максимальная скорость изменения Рассогласования и Управления. Механизм балансировки не позволяет изменяться этим параметрам со скоростью, больше указанной. Если максимальная скорость изменения Рассогласования или Управления равна 0, то ограничения скорости изменения не происходит.

Группа "Формирование аварии"

Авария может формироваться по нескольким условиям одновременно:

•Авария по неоткрытию

•Авария по незакрытию

•Невыполнение команды

Для получения более подробной информации по этой теме смотрите раздел "Формирование Аварии"

Группа "Расположение регулятора"

С помощью этой группы переключателей устанавливается, где будет работать алгоритм регулирования, в MasterSCADA или в контроллере

•Регулятор в MasterSCADA - для формирования управляющего воздействия на исполнительный механизм используется внутренний алгоритм функционального блока. В этом случае доступны все режимы работы регулятора: Программа, Каскад, Автомат и Дистанционный. Установка коэффициентов регулятора может производится либо из окна управления, либо с помощью соответствующих входов функционального блока (в этом случае ввод новых коэффициентов производится по изменению сигнала на входе Обновить коэффициенты с "ЛОЖЬ" на "ИСТИНА")

•Регулятор в контроллере - выбор этого режима позволяет осуществлять управление исполнительным механизмом с помощью внешнего алгоритма регулирования, расположенного, например, в контроллере. Доступны только режимы Программа и Дистанционный. Коэффициенты, введенные в окне управления передаются на соответствующие выходы функционального блока, которые можно использовать для передачи установленных коэффициентов в управляющий алгоритм.

Дополнительную информацию Вы сможете найти в разделах "Описание входов и выходов ФБ" и "Режимы работы"

Группа "Настройки режимов"

Флаги "Старт в автоматическом режиме" и "Восстановление режима при рестарте" определяют выбор режима работы регулятора при старте MasterSCADA. Подробное описание алгоритма выбора режима смотрите в разделе "Формирование текущего режима".
