Формирование управляющего воздействия производится только в режимах Каскад и Автомат.

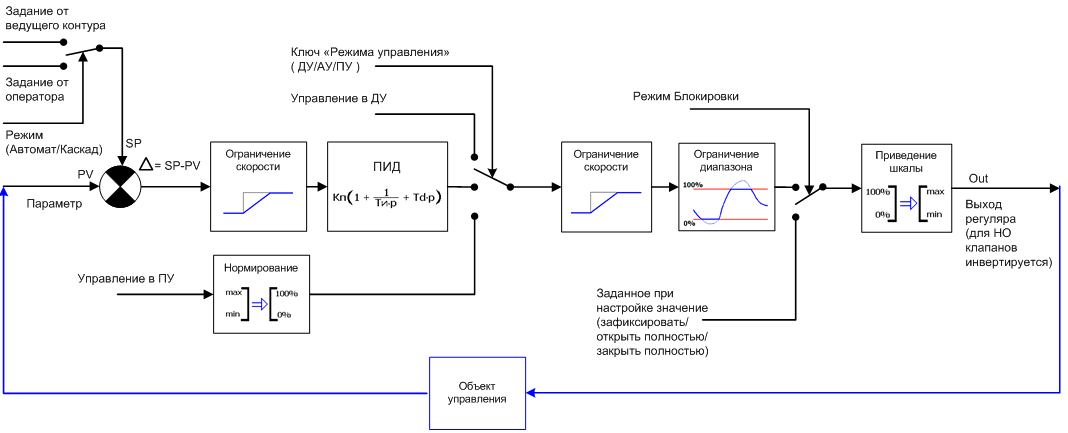

Функциональная схема работы ПИД-регулятора аналогового показана ниже:
