AbakModbus - модуль, который по умолчанию добавлен в протокол ABAK SM.
В ABAK реализован собственный протокол Modbus Slave с адресным пространством в виде разделяемой памяти, соответствующей стандартной Modbus-карте размером 65 535 регистров (каждый регистр — 2 байта). Драйвер Modbus обрабатывает запросы и записывает или считывает данные непосредственно из этой разделяемой памяти.
Важно! В текущей версии отсутствует возможность выбора между различными Modbus-пространствами, поэтому специфических настроек у модуля нет.
Добавление каналов в протокол

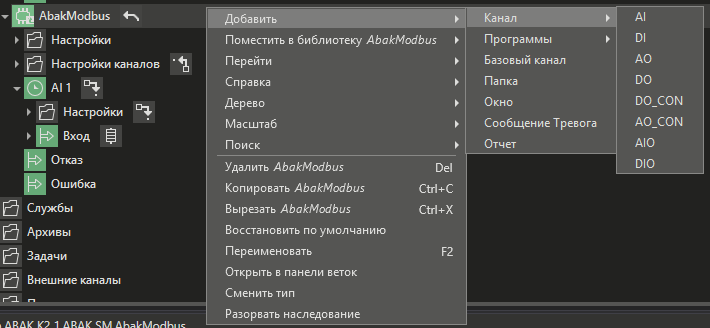

Добавить каналы в протокол можно при помощи контекстного меню модуля:
После добавления каналов, настраиваются их свойства.
Информация о состоянии связи с модулем ввода-вывода

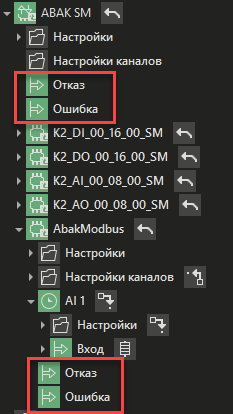

Для получения информации о состоянии связи с модулями ввода-вывода используются параметры Отказ и Ошибка протокола ABAK SM и самого модуля:
Параметр Отказ имеет тип значения BOOL. Если параметр принимает состояние TRUE, то это значит, что исполнительная система не может установить связь с данным модулем.
Параметр Ошибка имеет тип значения STRING. Если у исполнительной системы нет связи со всеми модулями ввода/вывода, то параметр протокола принимает значение No connection.
