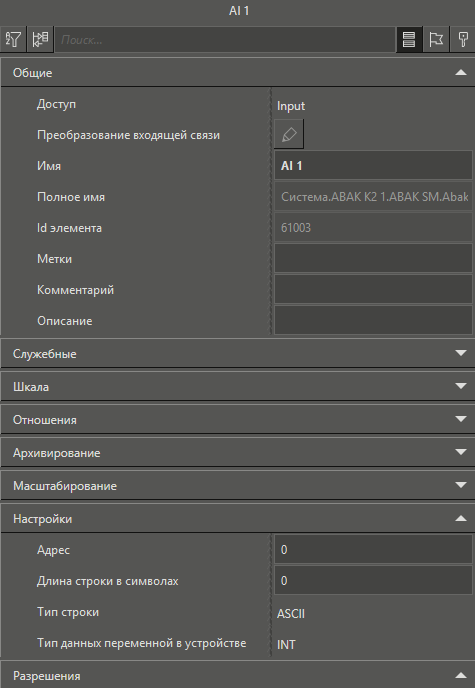

Адрес

Указывается адрес регистра, из которого требуется прочитать/записать данные (смещение адреса в выбранном адресном пространстве).

Длина строки в символах

Задается длина строки в символах.

•ASCII - 2 символа в регистре;

•HEX - 4 символа в регистре;

•Unicode - 1 символ в регистре.

Если задать нечетное значение, то оно будет округленно до следующего четного.

Если при записи HEX строки символ не будет соответствовать указанному типу, то он будет заполнен 0.

Тип строки

Указывается тип читаемых строк. Поддерживаются типы:

•ASCII;

•HEX;

•Unicode.

Тип данных переменной в устройстве

Указывается тип читаемых данных, определяет количество считываемых регистров.

При изменении данной настройки у основных параметров канала автоматически меняется тип данных на соответствующий, но вида SYSTEM_*_PARAM. О типах данных смотрите подробнее в основной справочной системе.
