Модуль аналогового ввода напряжения:
Содержит 16 групп каналов, каждая из которых имеет ряд настроек в панели свойств:

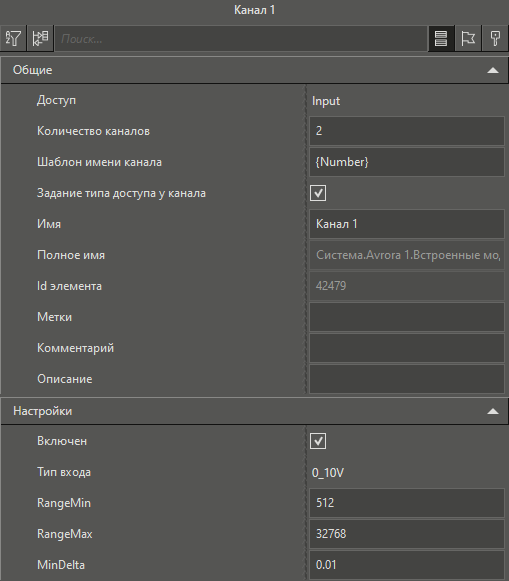

Описание панели свойств группы:
Название |
Описание |
|---|---|
Включен |
Если флаг снять, то канал выключается из опроса. Данная настройка эквивалентна удалению\добавлению всей группы из модуля. |
Тип выхода |
Выбирается тип входного канала. Доступны следующие варианты: •0_10V •-10_+10V |
RangeMin |
Данная настройка используется для масштабирования значения от устройства к реальным значениям напряжения. Указывается минимальное значение в MasterSCADA 4D. |
RangeMax |
Данная настройка используется для масштабирования значения от устройства к реальным значениям напряжения. Указывается максимальное значение в MasterSCADA 4D. |
MinDelta |
Задается пороговое значение изменения напряжение (дробное в диапазоне 0..5), ниже которого изменение считается дребезгом. |
Каждая группа состоит из 2 каналов:
Описание каналов группы:
Название |
Тип данных |
Описание |
|---|---|---|
Значение |
SYSTEM_LREAL_PARAM |
Измеренное и пересчитанное значение напряжения. |
Превышения диапазона |
SYSTEM_BOOL_PARAM |
Индикатор превышения максимального значения напряжения на входе. При значении TRUE канал Значение принимает признак качества SensorFailure. |
Вид панели свойств модуля:
Описание настроек смотрите в соответствующем разделе.
