Модуль аналогового ввода температуры:
Содержит 4 группы каналов, каждая из которых имеет ряд настроек в панели свойств:

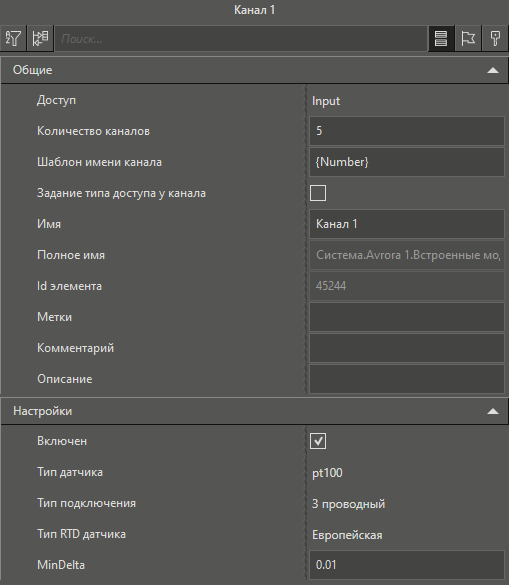

Описание панели свойств группы:
Название |
Описание |
|---|---|
Включен |
Если флаг снять, то канал выключается из опроса. Данная настройка эквивалентна удалению\добавлению всей группы из модуля. |
Тип датчика |
Выбирается тип датчика. Доступны следующие варианты: •pt100 •pt1000 |
Тип подключения |
Выбирается тип подключения. Доступны следующие варианты: •3 проводной •4 проводной |
Тип RTD датчика |
Выбираются параметры кривой RTD. Доступны следующие варианты: •Европейская (alpha=0.00385) •Американская (alpha=0.003911) •Японская (alpha=0.003916) •ITS_90 (alpha=0.003926) |
MinDelta |
Задается пороговое значение напряжения (дробное в диапазоне 0..5), ниже которого изменение считается дребезгом. |
Каждая группа состоит из 5 каналов:
Описание каналов группы:
Название |
Тип данных |
Описание |
|---|---|---|
Значение |
SYSTEM_LREAL_PARAM |
Измеренное и пересчитанное значение тока. |
Ниже диапазона |
SYSTEM_BOOL_PARAM |
Индикатор выхода за нижнюю границу измерений. При значении TRUE канал Значение принимает признак качества SensorFailure. |
Выше диапазона |
SYSTEM_BOOL_PARAM |
Индикатор выхода за верхнюю границу измерений. При значении TRUE канал Значение принимает признак качества SensorFailure. |
Поломка датчика |
SYSTEM_BOOL_PARAM |
Признак высокого уровня помех или неисправности датчика. При значении TRUE канал Значение принимает признак качества SensorFailure. |
Обрыв или КЗ |
SYSTEM_BOOL_PARAM |
Индикатор обрыва или короткого замыкания датчика. При значении TRUE канал Значение принимает признак качества SensorFailure. |
Вид панели свойств модуля:
Описание настроек смотрите в соответствующем разделе.
