МК110-8Д(ДН).4Р - модуль дискретного ввода/вывода, предназначенный для сбора данных со встроенных входов с последующей передачей их в сеть RS-485 и подключения исполнительных устройств на объектах автоматизации.

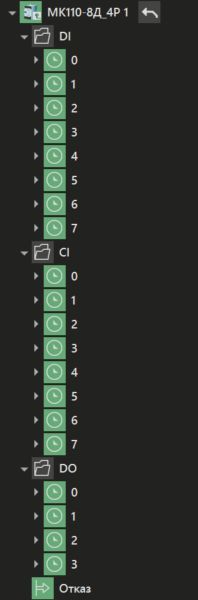

Вид модуля в дереве системы:
Описание каналов и групп каналов модуля:
Название |
Тип значения |
Назначение |
DI |
SYSTEM_BOOL_PARAM |
Группа каналов содержит 8 входных каналов: 0 - 7. Каждый канал соответствует состоянию входа модуля с номером от 1 до 8 типа сухой контакт или или транзисторные ключи n-p-n-типа с открытым коллектором |
CI |
SYSTEM_DINT_PARAM |
Группа каналов содержит 4 входных канала: 0 - 3. Каждый канал представляет из себя счетчики импульсов дискретных входов из группы DI. В каждом канале есть параметр Сброс типа BOOL, который отвечает за сброс счетчика: |
DO |
SYSTEM_BOOL_PARAM |
Группа каналов содержит 4 выходных канала: 0 - 3. Каждый канал задает состояние выхода модуля с номером от 1 до 4 типа электромагнитное реле |
