MasterSCADA 4D имеет набор элементов, соответствующий модулям ввода-вывода компании ОВЕН, работающих по протоколу DCON. MasterSCADA 4D поддерживает основные функции этих модулей.
Каждый элемент, соответствующий модулю ввода-вывода, имеет выход Отказ. Количество каналов каждого из этих элементов соответствует количеству входов и выходов реального устройства, а также его назначению.

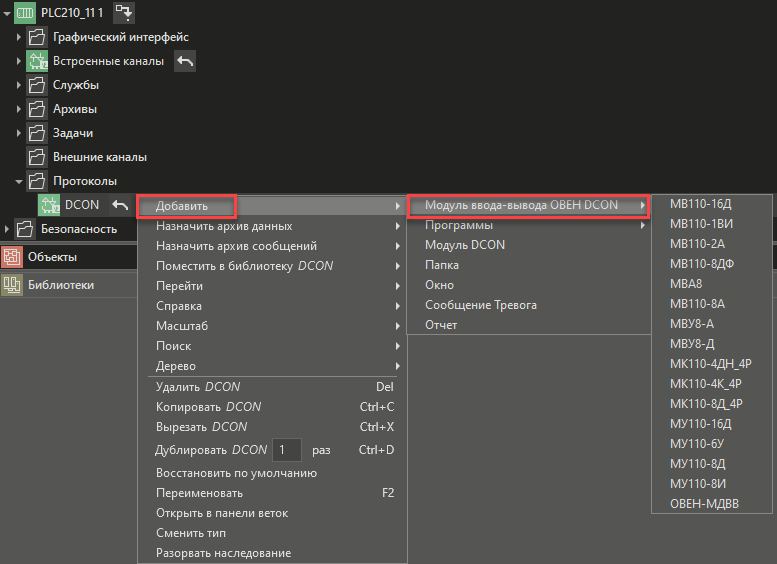

MasterSCADA 4D поддерживает следующие модули ввода-вывода компании ОВЕН, работающие по протоколу DCON:
Название |
Описание |
Модуль дискретного ввода, предназначенный для сбора данных со встроенных входов с последующей передачей их в сеть RS-485. Входы предназначены для подключения датчиков типа «сухой контакт» или n-p-n ключей |
|
Модуль ввода сигнала взаимной индуктивности, предназначен для измерения сигнала датчика взаимной индуктивности на основе дифференциально-трансформаторного преобразователя, преобразования измеренного значения взаимной индуктивности в значение физической величины и передачи результатов измерения в сеть RS-485 |
|
Модуль аналогового ввода, предназначен для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485 |
|
Модуль дискретного ввода, прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485 |
|
Модуль ввода аналоговый измерительный, предназначен для построения автоматических систем контроля и регулирования производственных технологических процессов |
|
Модуль ввода аналоговый, предназначен для измерения аналоговых сигналов, преобразования измеренных параметров в значение физической величины и последующей передачи этого значения по сети RS-485 |
|
Модуль вывода предназначен для преобразования аналоговых сигналов, передаваемых по сети RS-485, в аналоговые или дискретные сигналы |
|
Модуль вывода предназначен для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые или дискретные сигналы |
|
Модуль дискретного ввода/вывода. предназначен для сбора данных со встроенных дискретных входов с последующей их передачей в сеть RS-485 и управления встроенными дискретными каналами |
|
Прибор контроля уровня жидкости, предназначен для автоматизации технологических процессов, связанных с контролем уровня жидкости в различного рода резервуарах |
|
Модуль дискретного ввода/вывода, предназначен для сбора данных со встроенных дискретных входов с последующей их передачей в сеть RS-485 и управления встроенными дискретными выходами |
|
Модуль дискретного вывода, предназначен для управления по сигналам из сети RS-485 встроенными дискретными выходами, используемыми для подключения исполнительных механизмов с дискретным управлением. Содержит 16 каналов |
|
Модуль аналогового вывода, предназначен для преобразования цифровых сигналов, передаваемых по сети RS485, в аналоговые сигналы диапазоном от 0 до 10 В. |
|
Модуль аналогового вывода. Cодержит 8 каналов |
|
Модуль аналогового вывода, предназначен для преобразования цифровых сигналов, передаваемых по сети RS485, в аналоговые сигналы диапазоном от 4 до 20 мА. Cодержит 8 каналов |
|
Модуль дискретного ввода/вывода. предназначен для управления по сигналам из сети RS-485 встроенными дискретными каналами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485 |
Важно! MasterSCADA 4D поддерживает наиболее востребованные модули ввода-вывода производства компании ОВЕН, работающие по протоколу DCON. Если Вы не нашли необходимый модуль в списке, то обратитесь в техническую поддержку.

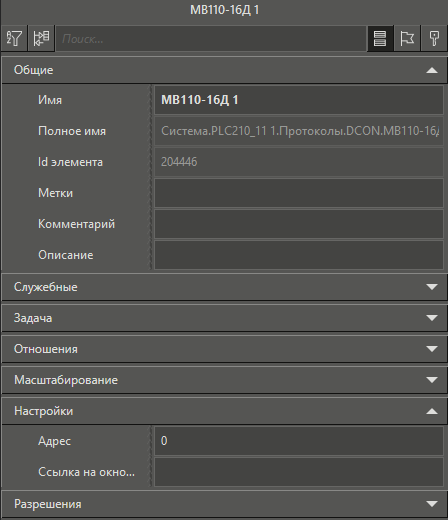

После добавления элемента, соответствующего модулю ввода-вывода компании ОВЕН в проект, необходимо настроить его адрес в панели свойств. Настройки выбираются согласно документации, поставляемой с оборудованием.
Основные настройки модулей:
Описание свойств протокола смотрите в основной справочной информации MasterSCADA 4D.
