ОВЕН-МДВВ - модуль дискретного ввода/вывода. предназначен для управления по сигналам из сети RS-485 встроенными дискретными каналами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485.

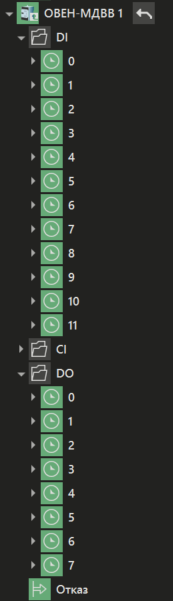

Вид модуля в дереве системы:
Описание каналов и групп каналов модуля:
Название |
Тип значения |
Назначение |
DI |
SYSTEM_BOOL_PARAM |
Группа каналов содержит 12 входных каналов: 0 - 11. Каждый канал соответствует состоянию входа модуля с номером от 1 до 12 |
CI |
SYSTEM_DINT_PARAM |
Группа каналов содержит 12 входных каналов: 0 - 11. Каждый канал представляет из себя счетчики импульсов дискретных входов из группы DI. В каждом канале есть параметр Сброс типа BOOL, который отвечает за сброс счетчика: |
DO |
SYSTEM_BOOL_PARAM |
Группа каналов содержит 8 выходных каналов: 0 - 7. Каждый канал задает состояние выхода модуля с номером от 1 до 8 |
